10. 材质颜色和纹理贴图

Published:

所有的物体，不管是网格模型 Mesh、点模型 Points、还是线模型 Line，都是由几何体和材质构成。

前面讲过几何体 Geometry，这节来学下材质 Material。

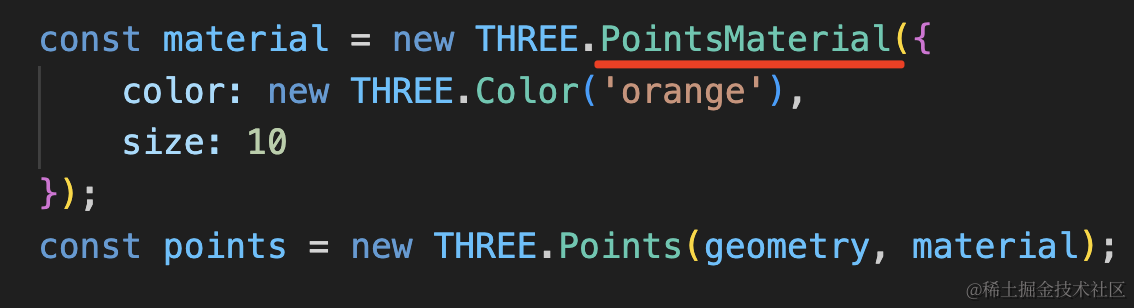

点模型 Points 有专门的材质 PointsMaterial：

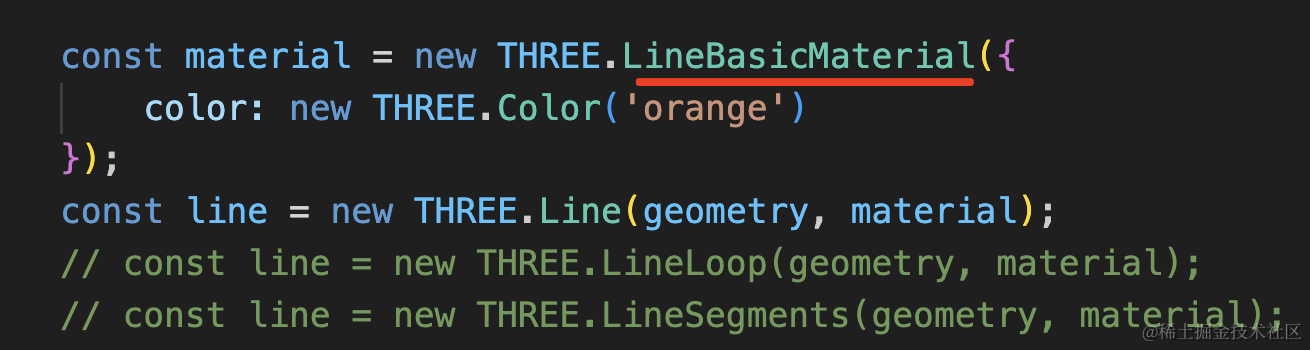

线模型 Line 有专门的材质 LineBasicMaterial、LineDashedMaterial （画虚线用的）：

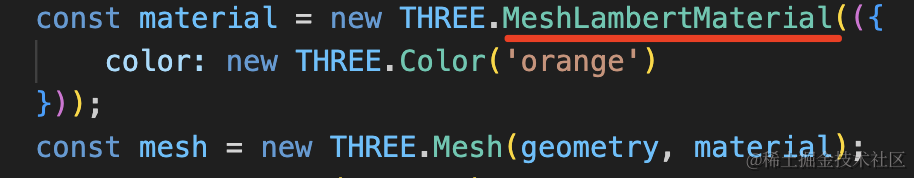

网格模型 Mesh 也有很多材质 MeshBasicMaterial（不受光照影响）、MeshLambertMaterial（支持漫反射）、MeshPhongMaterial（镜面反射）等


同一种几何体，加上不同的材质，就可以渲染出不同的质感。

这节我们来学下 Material 的通用属性，color 颜色、map 颜色贴图 。

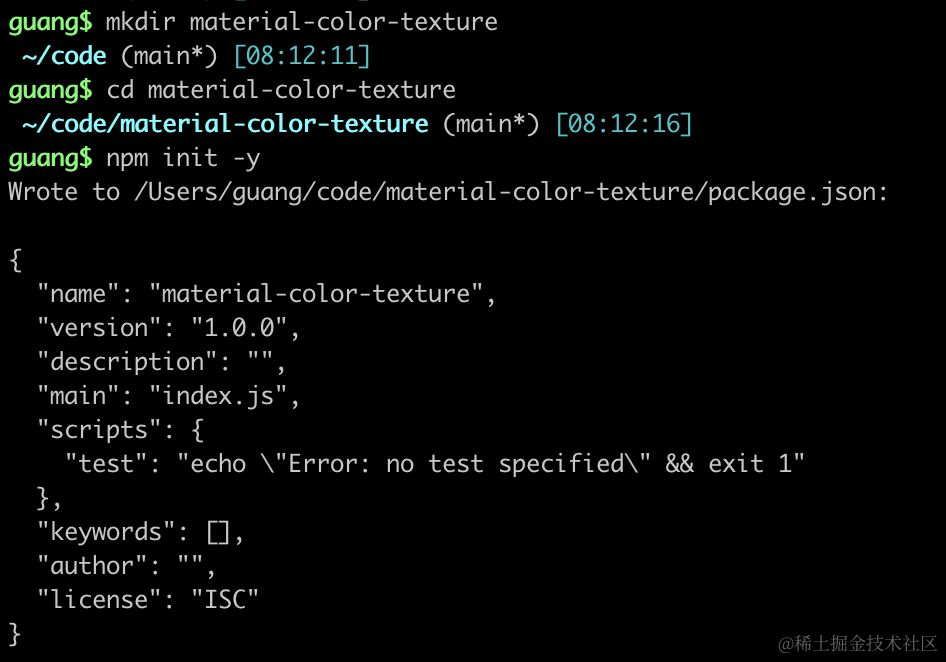

创建项目：

mkdir material-color-texture
cd material-color-texture
npm init -y


安装 ts 类型：

npm install --save-dev @types/three

创建 index.html

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <style>
        body {
            margin: 0;
        }
    </style>
</head>
<body>
    <script type="importmap">
    {
        "imports": {
            "three": "https://esm.sh/three@0.174.0/build/three.module.js",
            "three/addons/": "https://esm.sh/three@0.174.0/examples/jsm/"
        }
    }
    </script>
    <script type="module" src="./index.js"></script>
</body>
</html>

创建 index.js

import * as THREE from 'three';
import {
    OrbitControls
} from 'three/addons/controls/OrbitControls.js';
import mesh from './mesh.js';

const scene = new THREE.Scene();

scene.add(mesh);

const pointLight = new THREE.PointLight(0xffffff, 10000);
pointLight.position.set(80, 80, 80);
scene.add(pointLight);

const axesHelper = new THREE.AxesHelper(200);
scene.add(axesHelper);

const width = window.innerWidth;
const height = window.innerHeight;

const camera = new THREE.PerspectiveCamera(60, width / height, 1, 1000);
camera.position.set(200, 200, 200);
camera.lookAt(0, 0, 0);

const renderer = new THREE.WebGLRenderer();
renderer.setSize(width, height)

function render() {
    renderer.render(scene, camera);
    requestAnimationFrame(render);
}

render();

document.body.append(renderer.domElement);

const controls = new OrbitControls(camera, renderer.domElement);

引入 Three.js，创建 Scene、Light、Camera、Renderer，这些和前面一样。

虚线材质 LineDashedMaterial

然后写下 mesh.js

import * as THREE from 'three';

const boxGeometry = new THREE.BoxGeometry(100, 100, 100);

const geometry = new THREE.EdgesGeometry(boxGeometry);

const material = new THREE.LineDashedMaterial(({
    color: new THREE.Color('orange'),
    dashSize: 10,
    gapSize: 10
}));

const line = new THREE.Line(geometry, material);
line.computeLineDistances();

console.log(line);

export default line;

BoxGeometry 想渲染线模型，不能直接用，要用 EdgesGeometry 转换成线框模型才行。

用 LineDashedMaterial 虚线材质，设置虚线的大小。

调用下 computeLineDistances 方法来计算虚线。

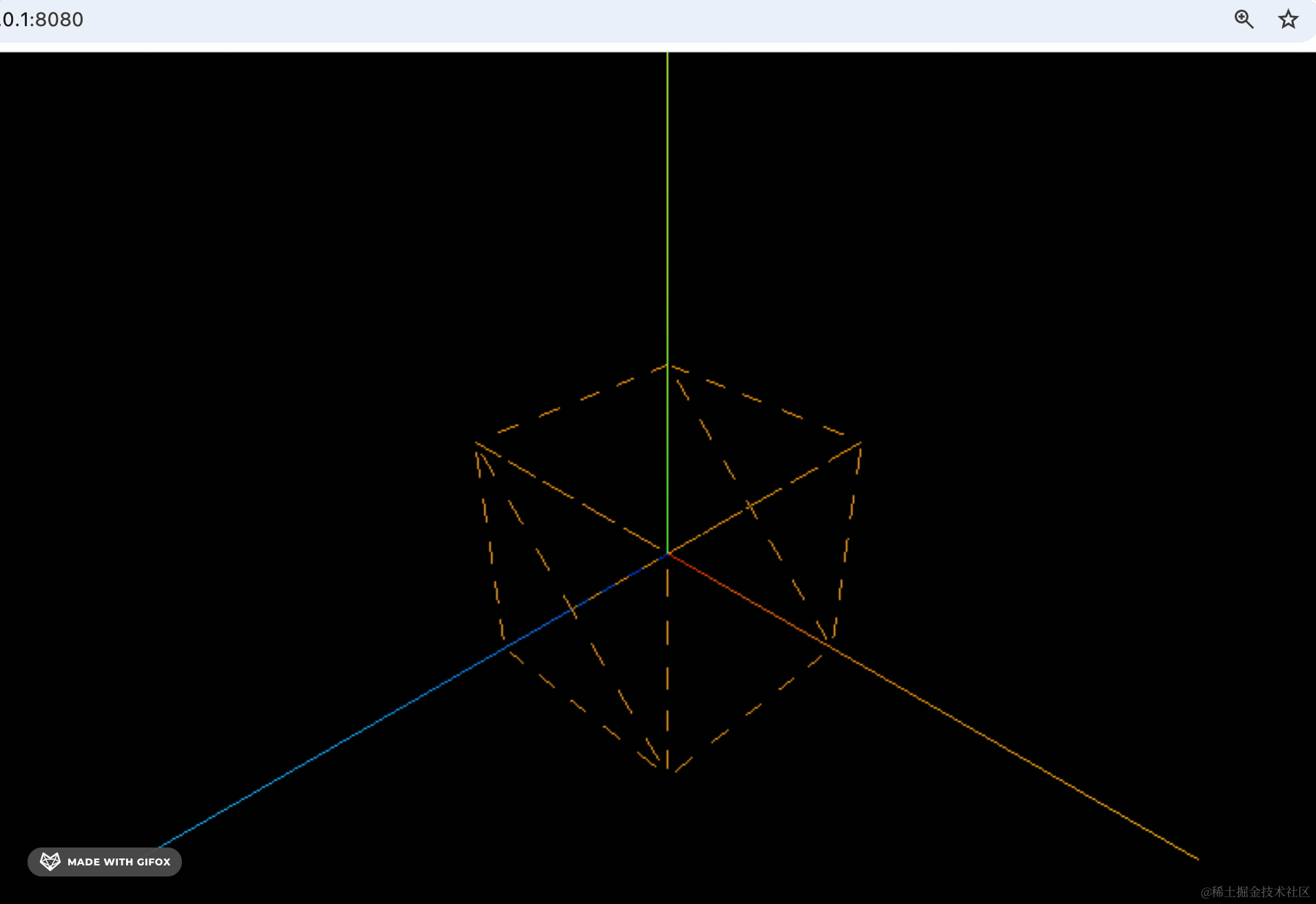

看下效果：

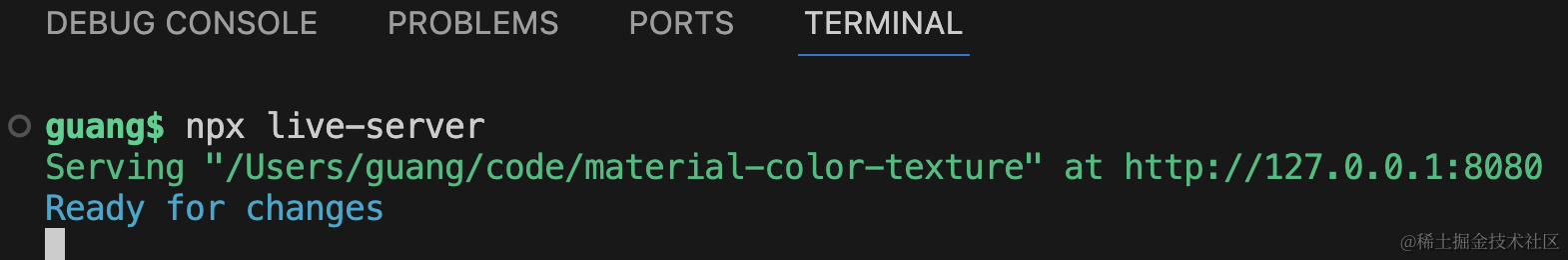

npx live-server


2025-03-18 20.52.41.gif

可以看到，画出的是虚线材质的 BoxGeometry 的线模型。

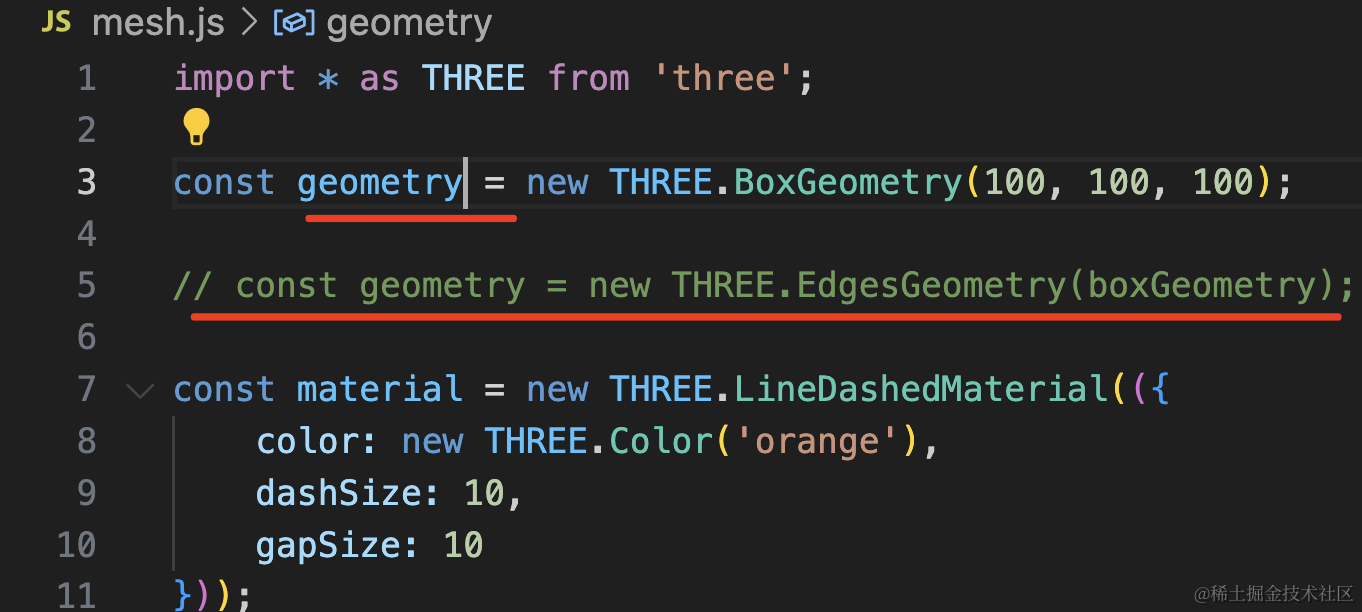

为啥不能直接用 BoxGeometry 而是要转换为 EdgesGeometry 才行呢？

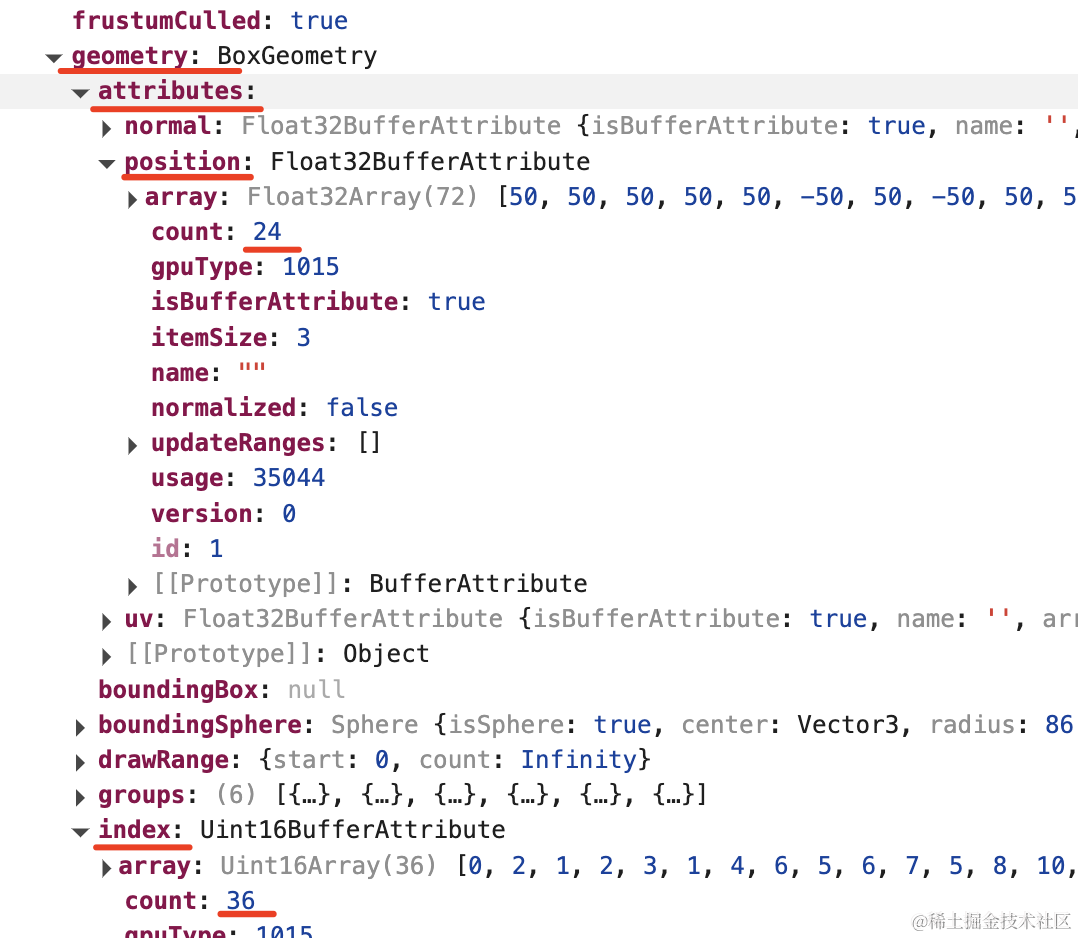

看下顶点数据就知道了：

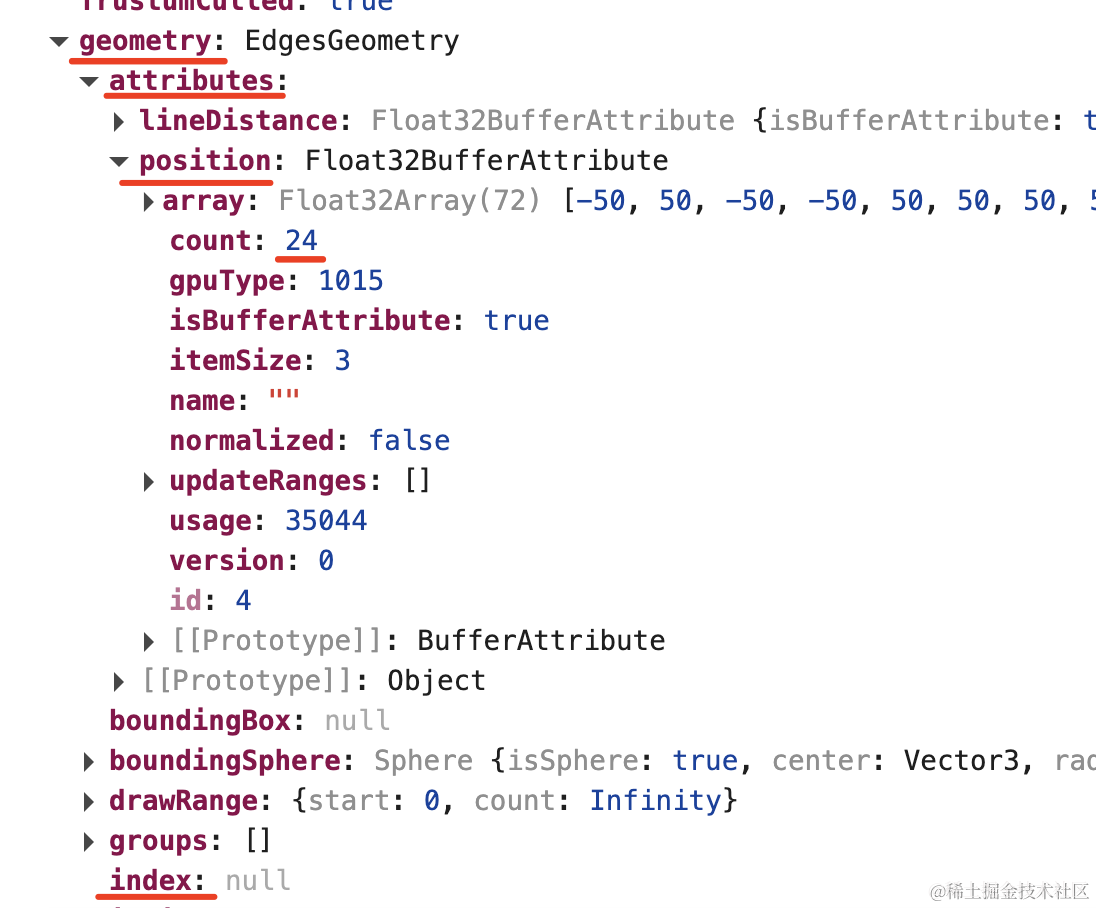

先看下 EdgesGeometry 画出的线模型的顶点数据：


geometry.attributes.position 有 24 个顶点，每两个连接成一条线。

没有 geometry.index 顶点索引数据。

而 BoxGeometry 呢？



虽然它也是 24 个顶点，但它有 36 个顶点索引来每三个构成一个三角形。

也就是说 BoxGeometry 是为了网格模型 Mesh 准备的，要渲染线模型的话，需要转换下顶点数据，换成 EdgesGeometry。

网格模型材质颜色 Color

线模型的材质讲完了，我们继续来看网格模型的。

创建 mesh2.js

import * as THREE from 'three';

const geometry = new THREE.PlaneGeometry(100, 100);

const material = new THREE.MeshBasicMaterial(({
    color: new THREE.Color('orange')
}));

const mesh = new THREE.Mesh(geometry, material);

console.log(mesh);

export default mesh;

我们用 MeshBasicMaterial 基础网格材质，设置了 color

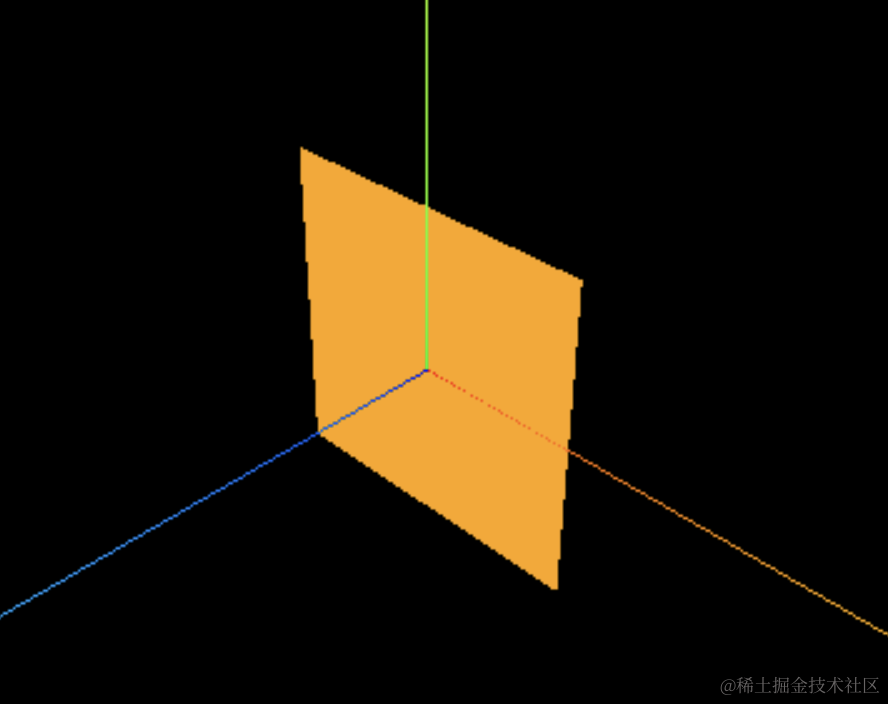

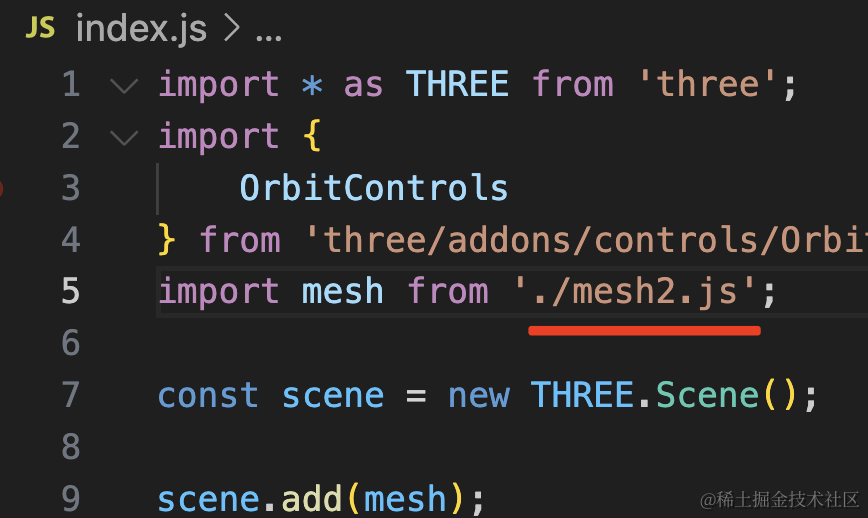

引入 mesh2.js，在浏览器看下效果


打开 devtools 看下：

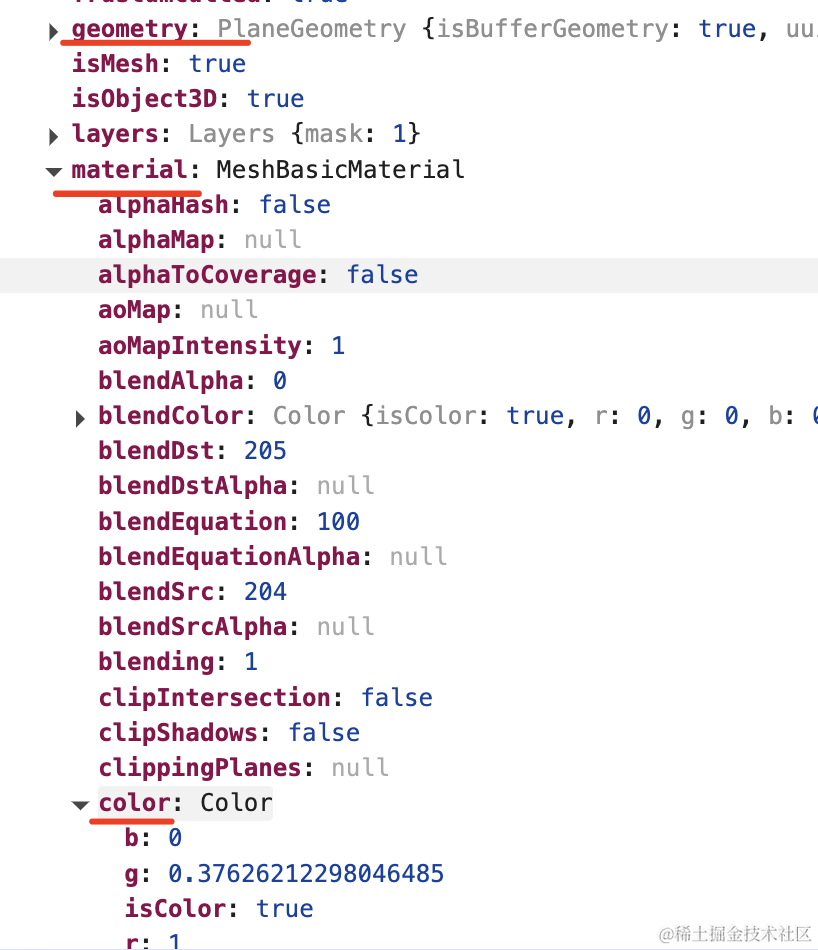

mesh 除了 geometry 属性，也有 material 属性。

material.color 是一个 Color 对象，那它有啥方法呢？

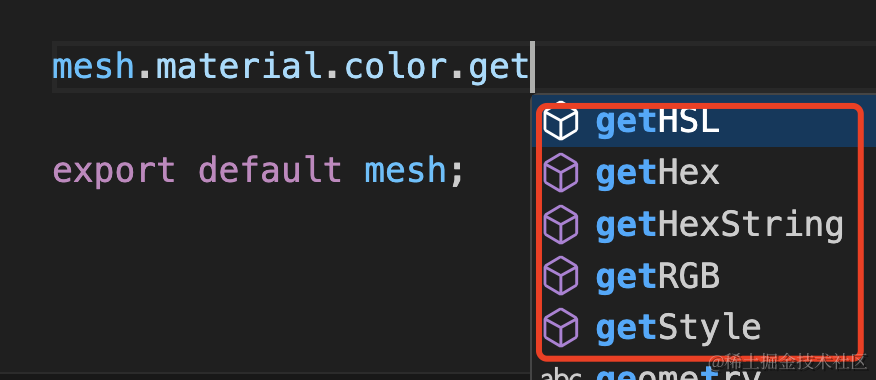

可以以各种格式拿到它的颜色值：

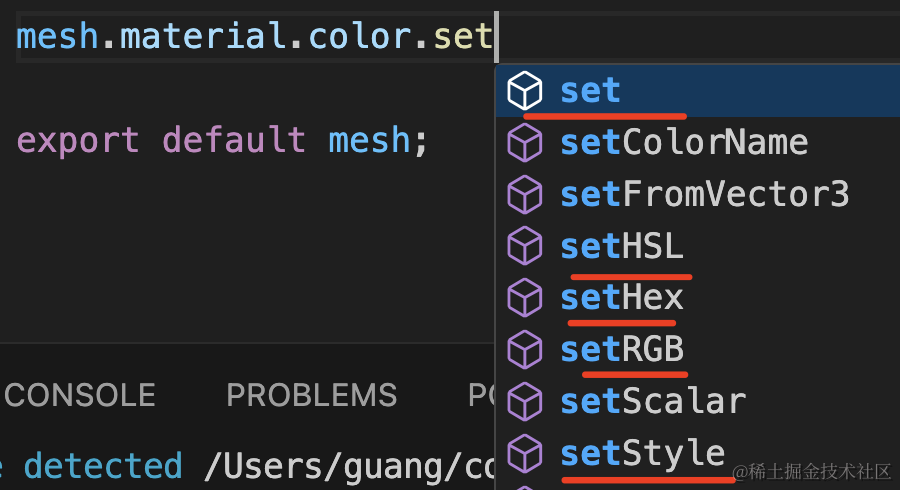

也可以设置颜色值：


试一下：

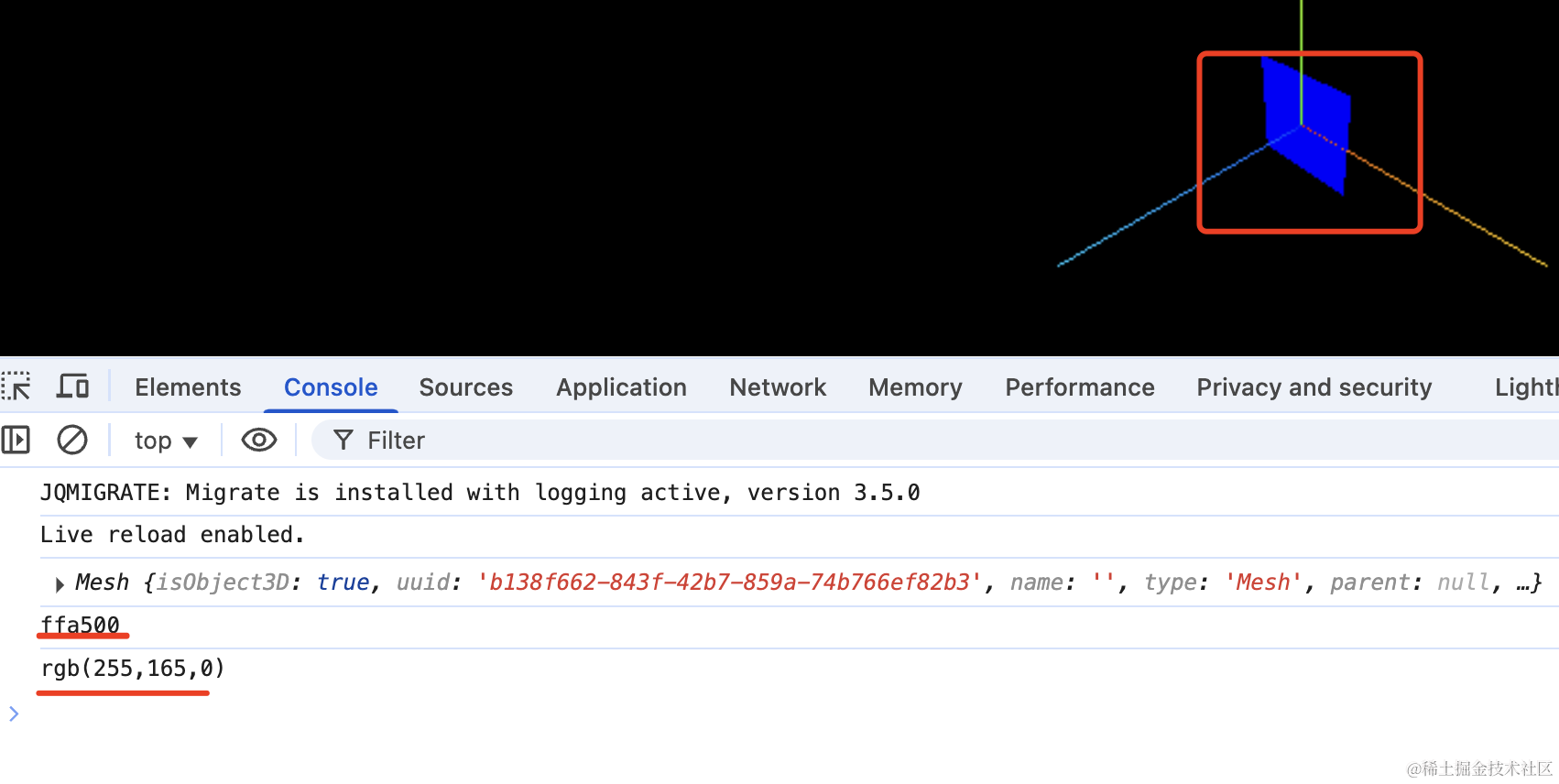

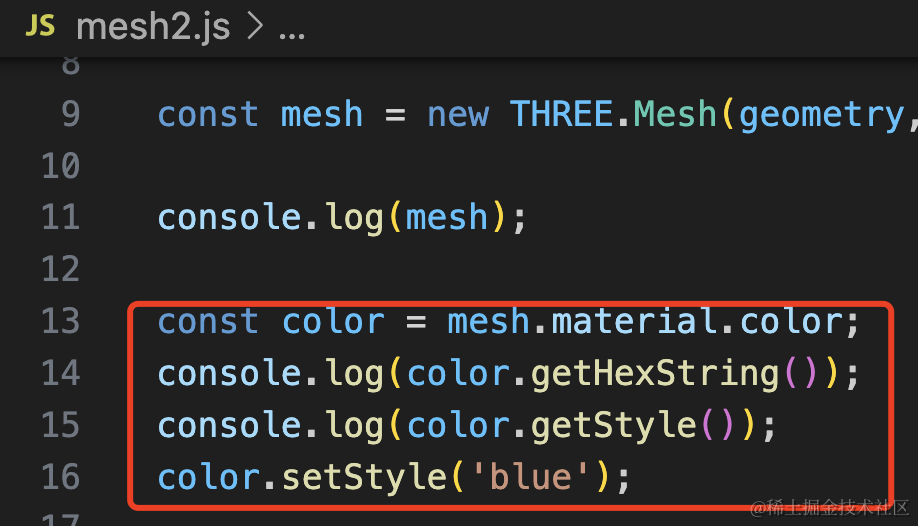

const color = mesh.material.color;
console.log(color.getHexString());
console.log(color.getStyle());
color.setStyle('blue');

style 是 css 样式的意思，可以用 css 写样式的方式来设置获取 color。


网格模型材质透明度

如果我们希望材质有一定的透明度呢？

这样：

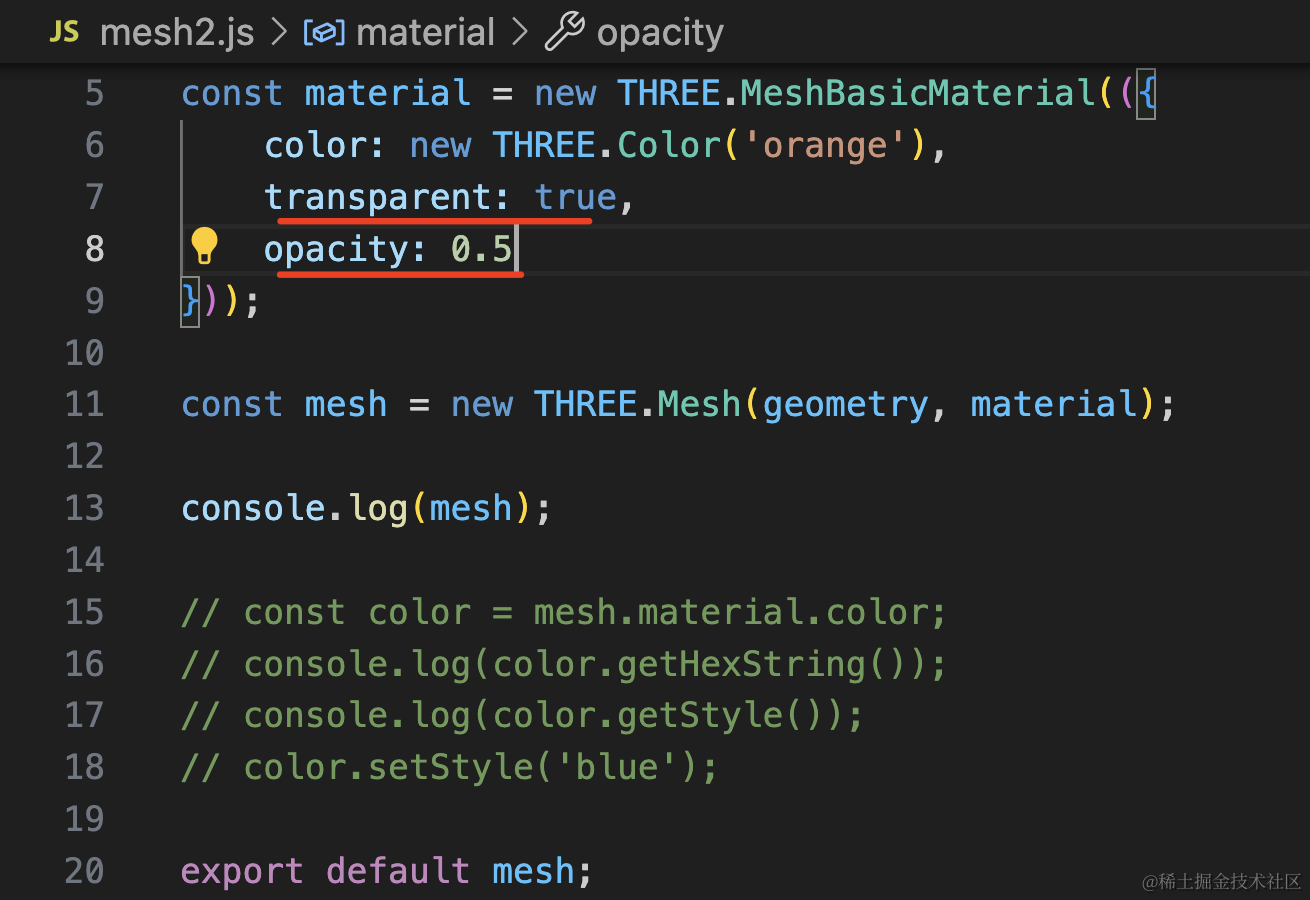

const material = new THREE.MeshBasicMaterial(({
    color: new THREE.Color('orange'),
    transparent: true,
    opacity: 0.5
}));

用 transparent 开启透明度，然后设置 opacity

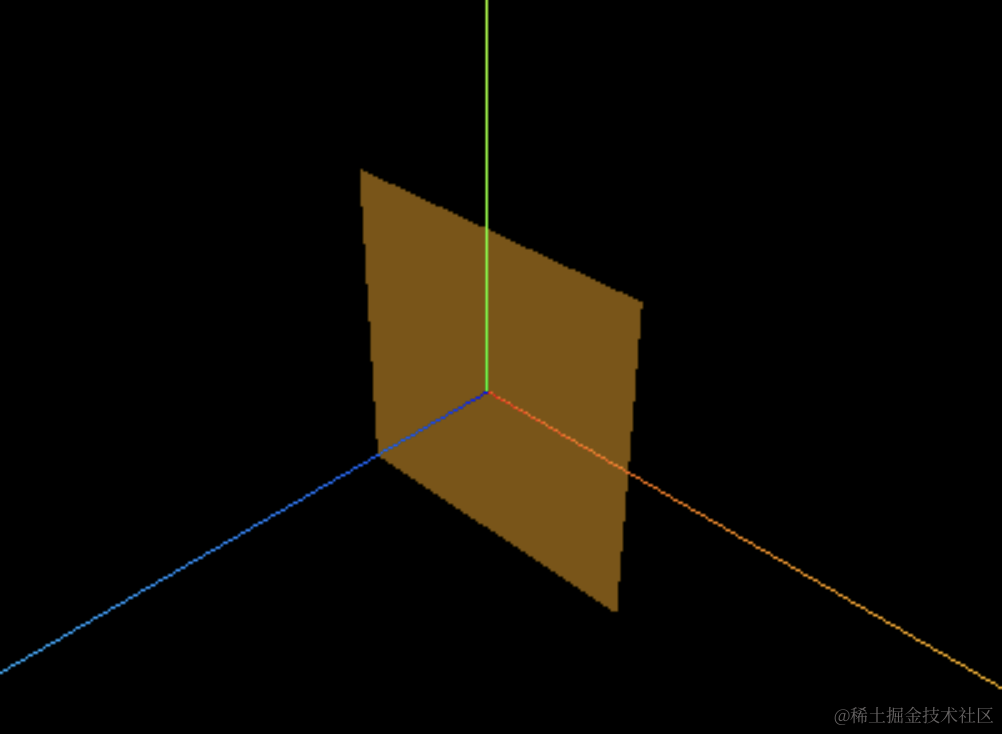

看下效果：


纹理贴图 Texture

很多时候，我们不是要设置颜色，而是要设置一张图片。

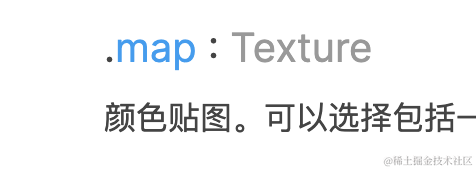

这时候用 map 属性：


map 是颜色贴图，因为我们会设置一张纹理图片，所以也叫纹理贴图。

创建 mesh3.js

import * as THREE from 'three';

const loader = new THREE.TextureLoader();
const texture = loader.load('./diqiu.jpg');

const geometry = new THREE.SphereGeometry(100);

const material = new THREE.MeshBasicMaterial({
    map: texture
});

const mesh = new THREE.Mesh(geometry, material);

export default mesh;

创建 TextureLoader，用它加载一张纹理贴图，设置到材质的 map 属性。

创建一个球状几何体 SphereGeometry，半径为 100

贴图是网上搜的地球的纹理贴图：

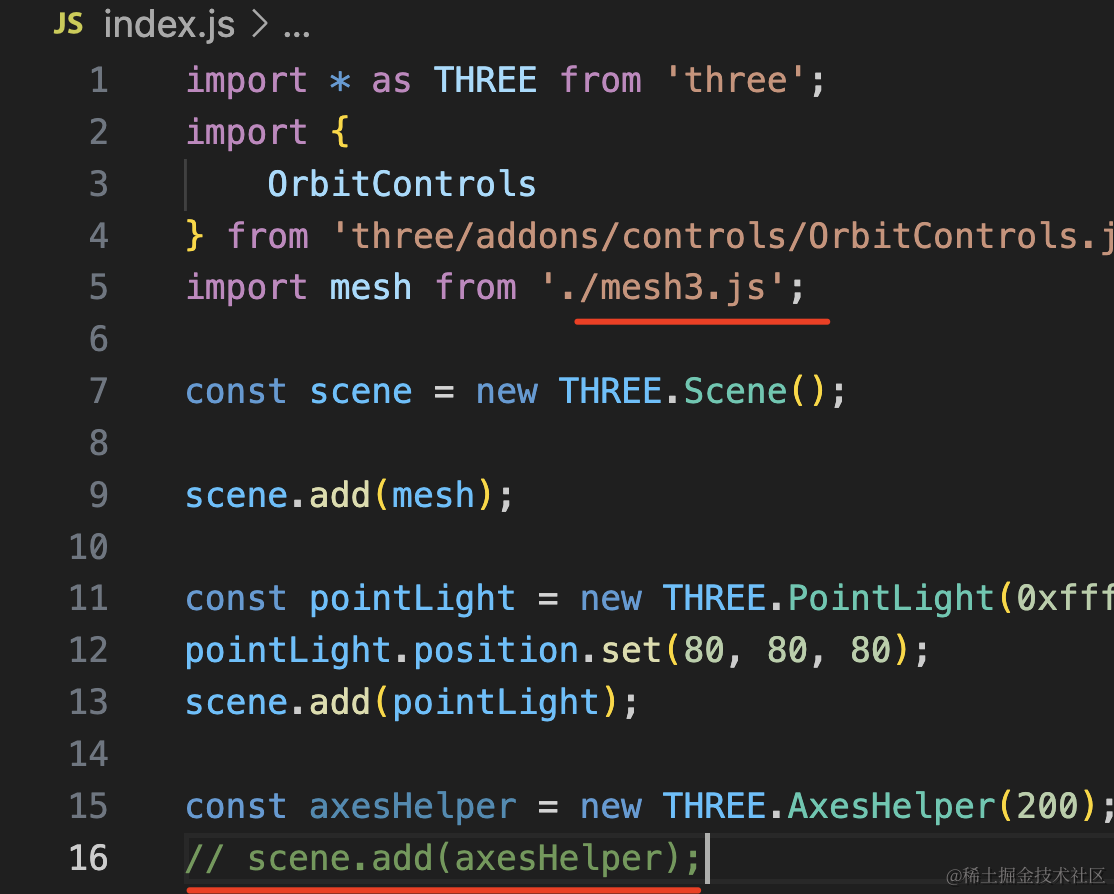

引入 mesh3.js，注释掉 AxesHelper


看下效果：

2025-03-18 22.02.45.gif

这样，地球的纹理贴图就生效了。

map 叫颜色贴图，因为它是可以和 color 混合的。

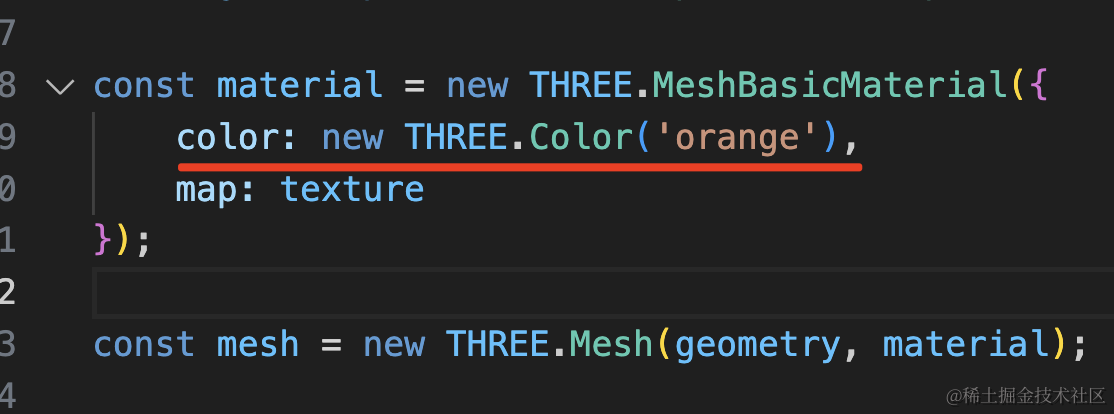

比如你再设置下 color：


const material = new THREE.MeshBasicMaterial({
    color: new THREE.Color('orange'),
    map: texture
});

2025-03-18 22.05.04.gif

可以看到，颜色 color 和颜色贴图 map 叠加了。

当然，很少会这样用，一般都是单独设置 color 或者 map。

最后，我们来做个墙面的效果，纹理贴图经常用来做地板、墙面。

创建 mesh4.js

import * as THREE from 'three';

const loader = new THREE.TextureLoader();
const texture = loader.load('./zhuan.jpg');

const geometry = new THREE.PlaneGeometry(1000, 1000);

const material = new THREE.MeshBasicMaterial({
    map: texture
});

const mesh = new THREE.Mesh(geometry, material);

export default mesh;

我们创建了一个 PlaneGeometry，然后给 MeshBasicMaterial 设置了纹理贴图

图片用的这个：

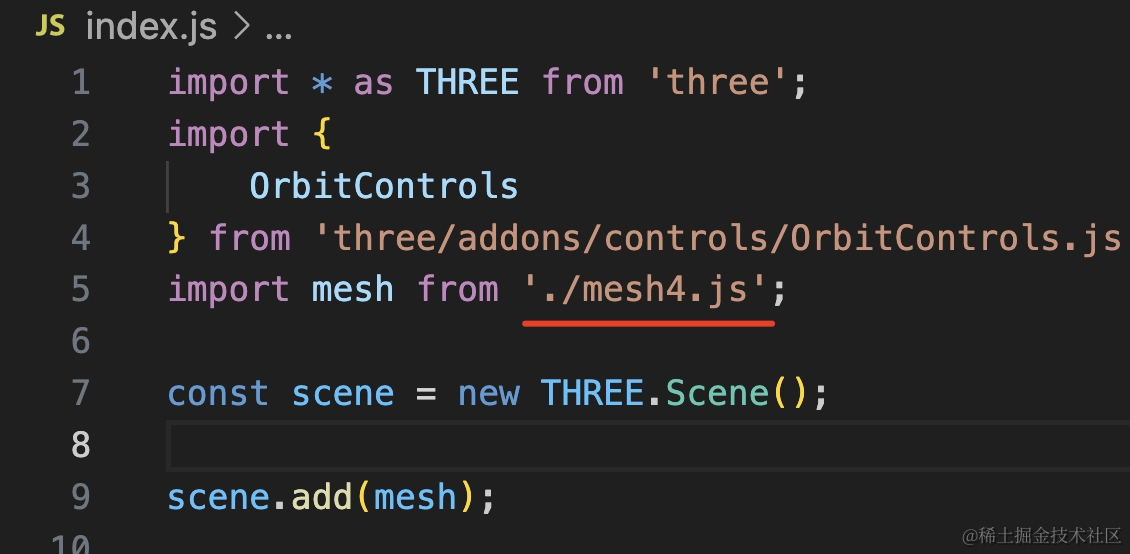

引入下：

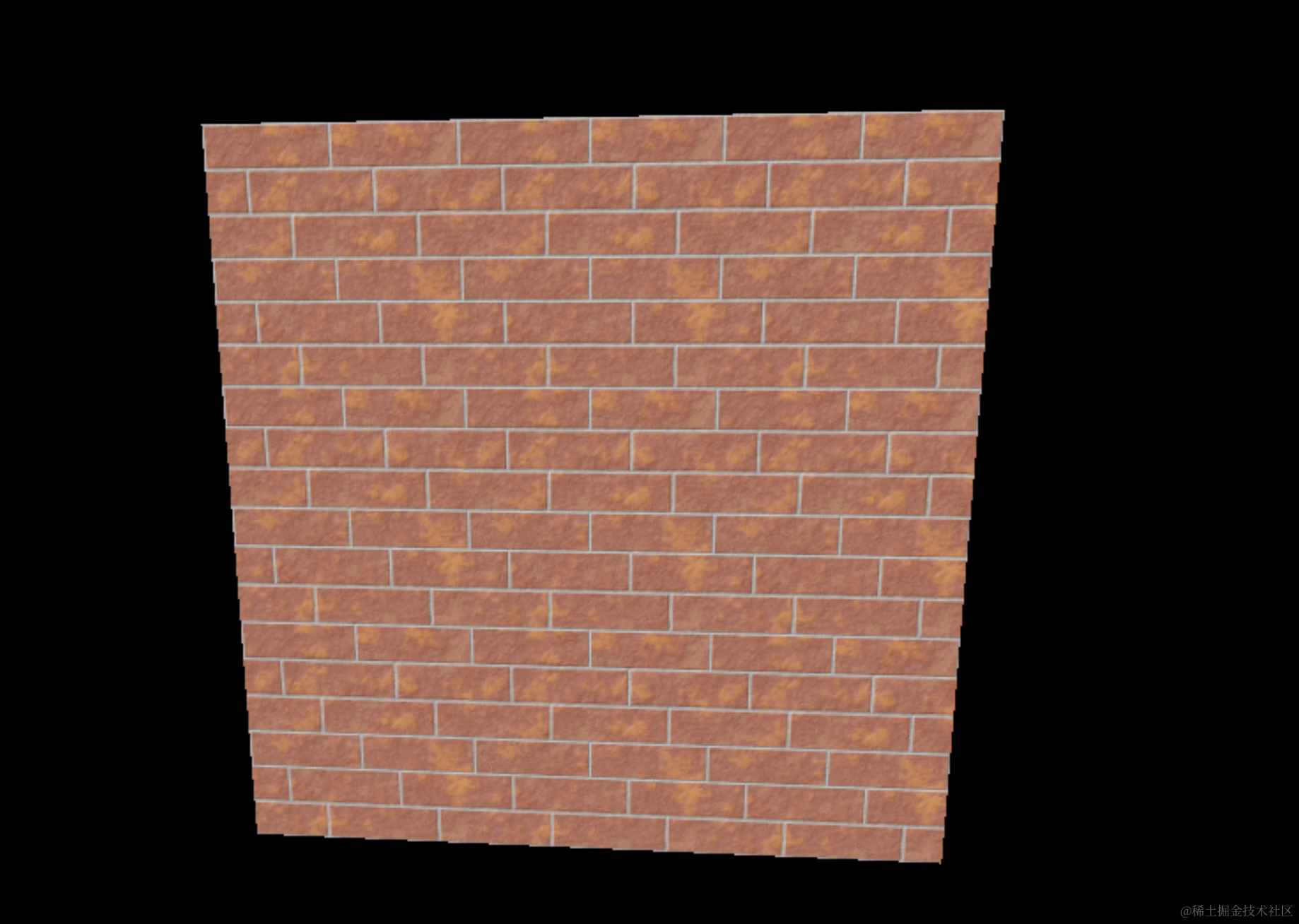

看下效果：

2025-03-19 10.13.43.gif

首先，初始相机位置不对，其次用 OrbitControls 调节的时候，会被裁剪一部分。

为啥会被裁剪呢？


因为远裁截面设置的太近了，所以超出视椎体范围的就不渲染了。

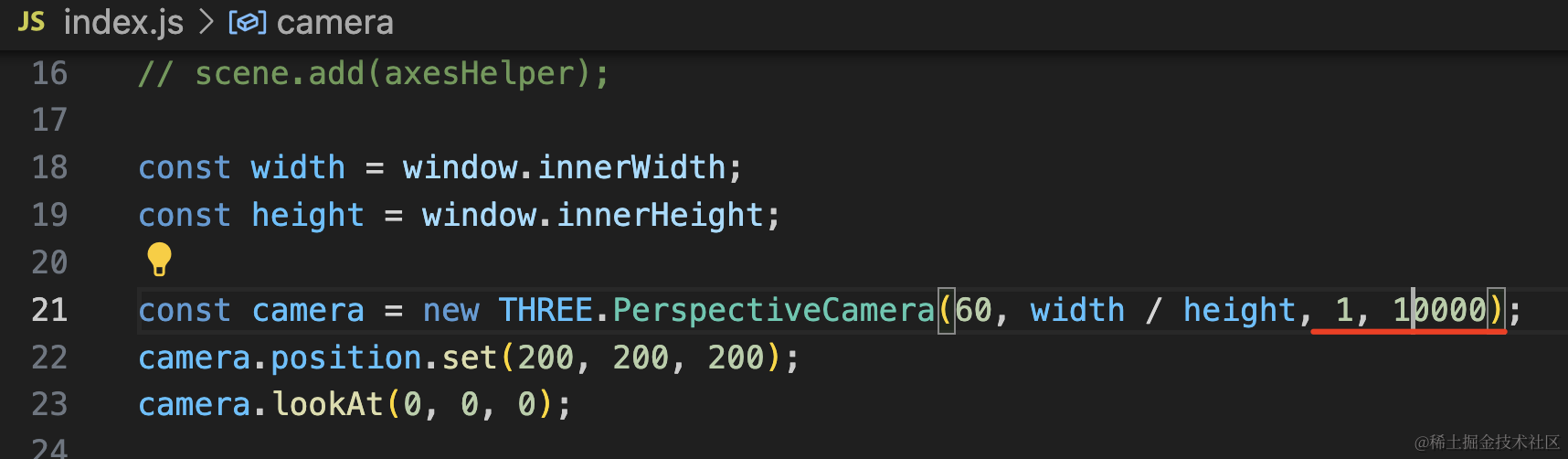

改成 10000 试试：

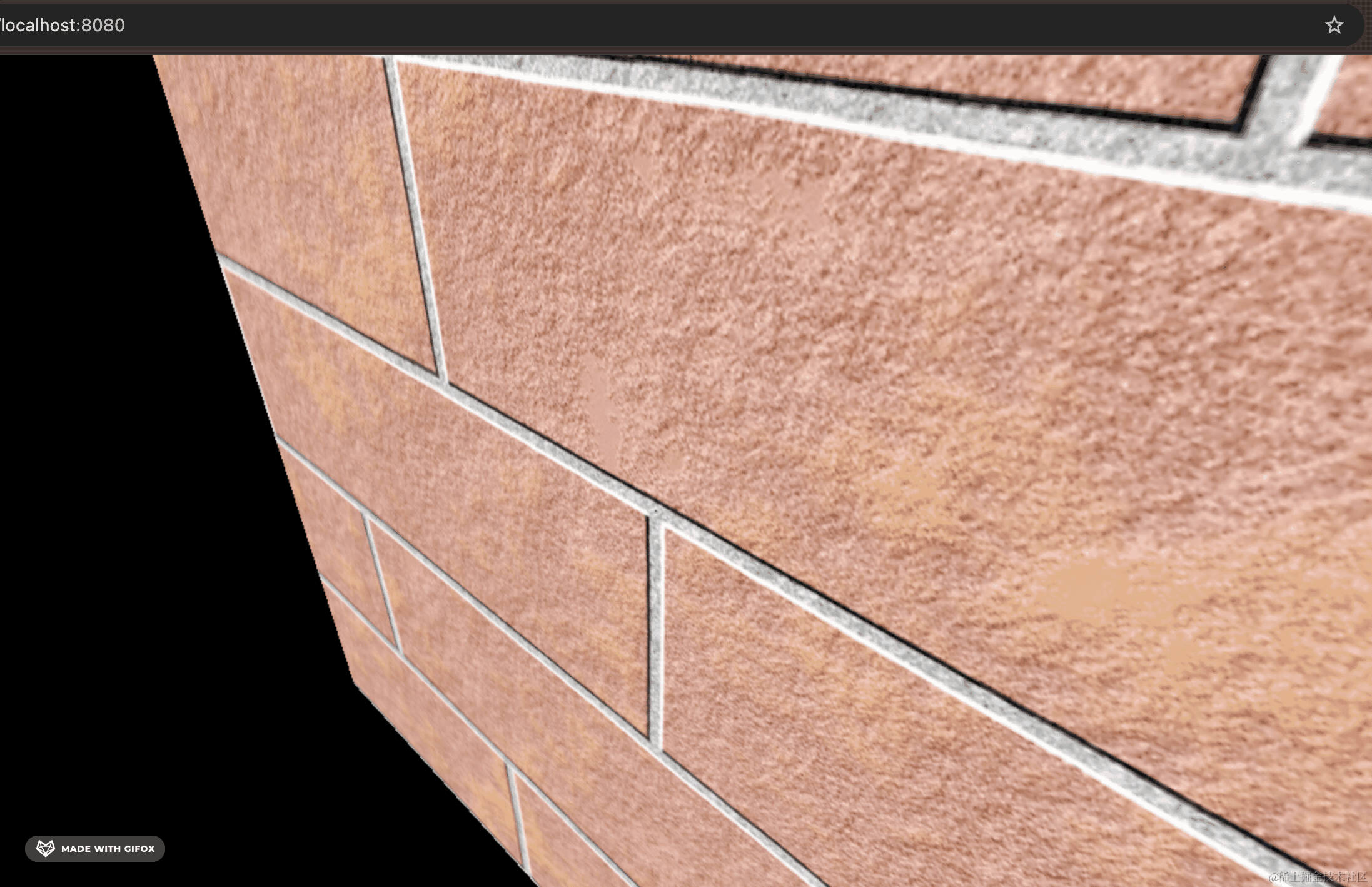

2025-03-19 10.18.43.gif

这样就不会被裁剪了。

所以你经常看到代码里近裁截面设置了 0.1，远裁截面设置了好几万，就是为了让视椎体的范围能覆盖全部场景。

然后相机初始位置不对，这个怎么调呢？

可以用 OrbitControls 可视化调试。

这样：

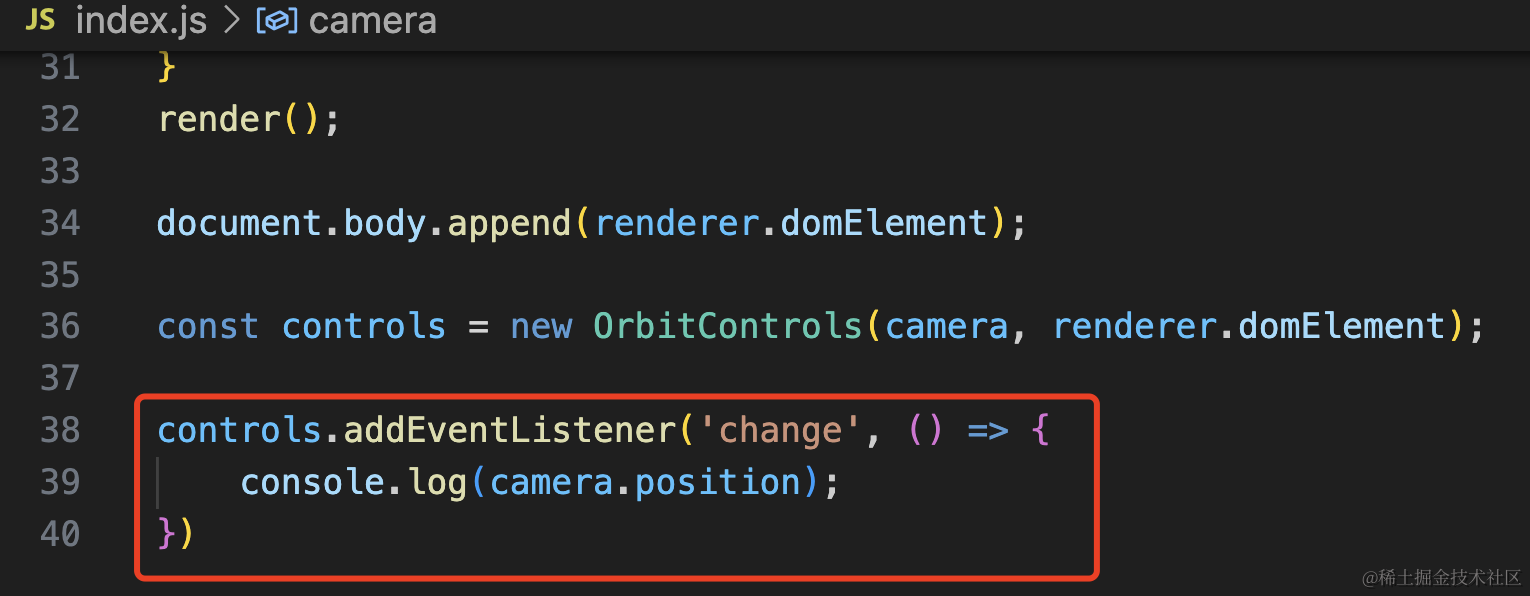

监听 change 事件，改变的时候打印一下相机位置：

controls.addEventListener('change', () => {
    console.log(camera.position);
})

2025-03-19 10.23.54.gif

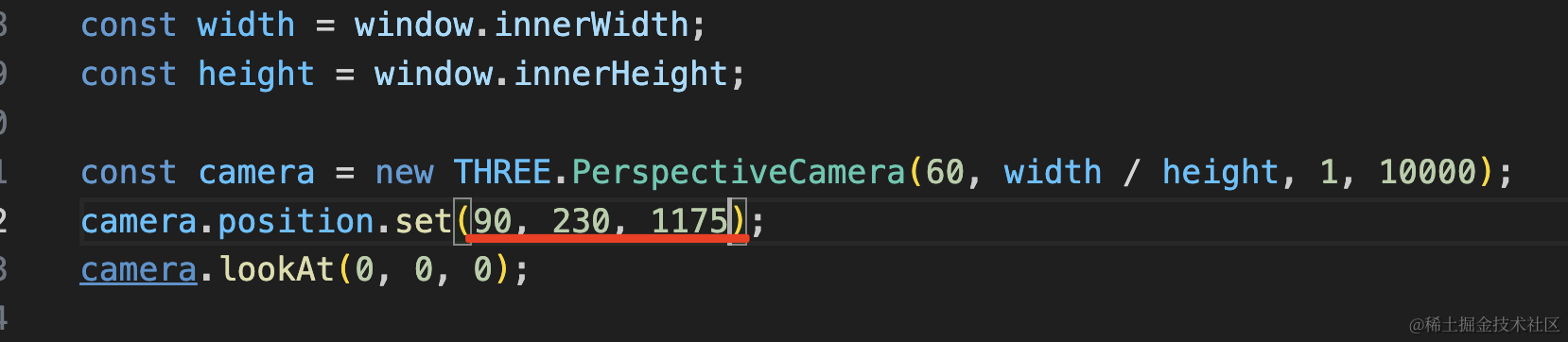

调整好之后，把打印的相机位置写到代码里：


刷新页面：

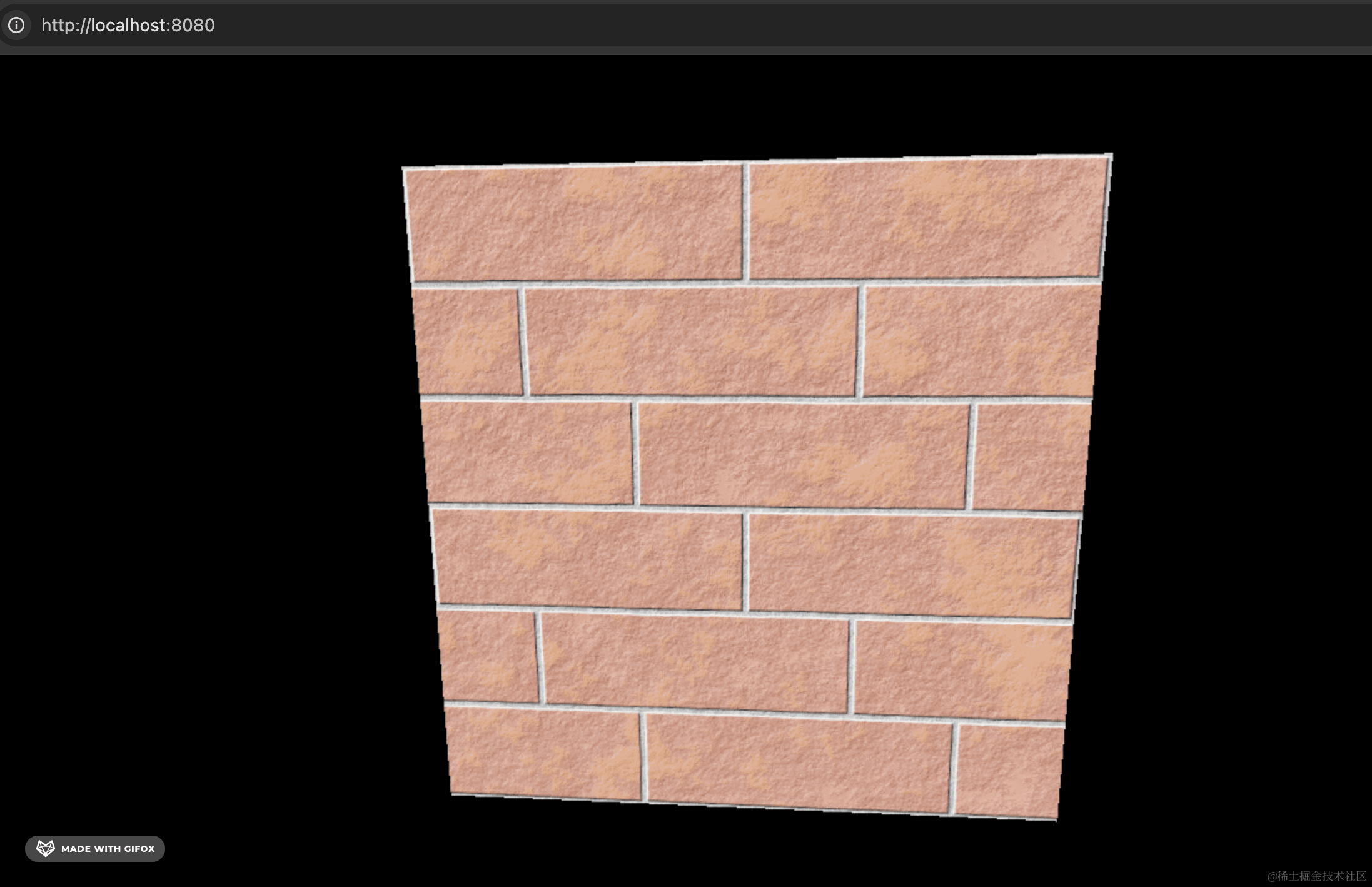

2025-03-19 10.27.14.gif

现在初始相机位置就是我们调好的了。

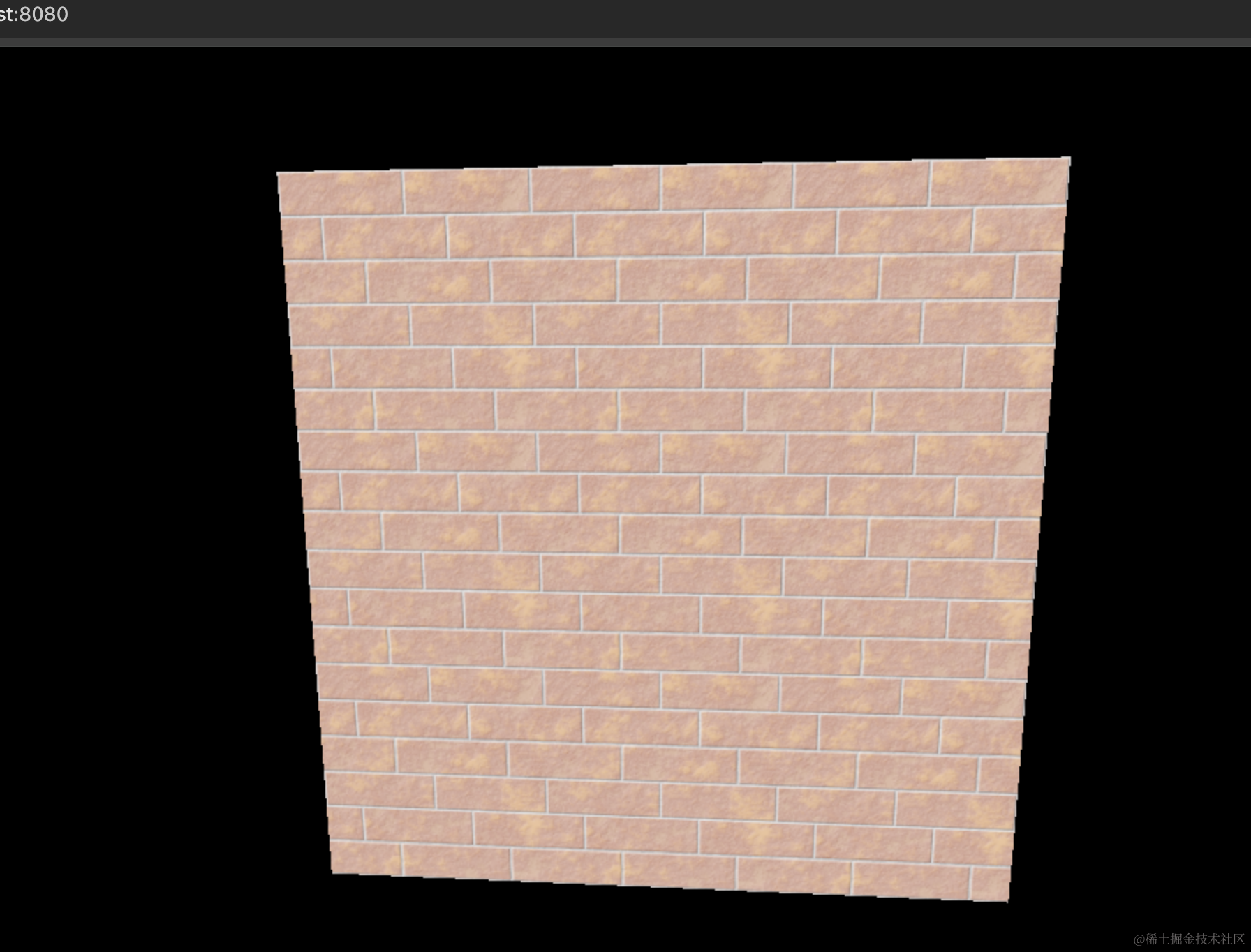

然后现在墙面的贴图只重复了一次，砖太大了，能不能设置水平、竖直重复次数呢？

可以的。

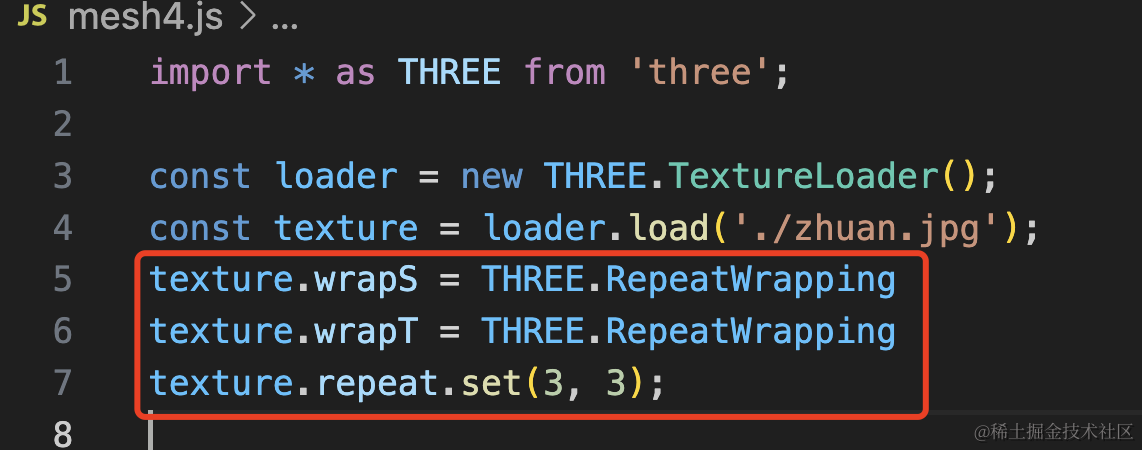

texture.wrapS = THREE.RepeatWrapping
texture.wrapT = THREE.RepeatWrapping
texture.repeat.set(3, 3);

设置在水平（wrapS）和竖直（wrapT）方向重复，然后设置重复次数。

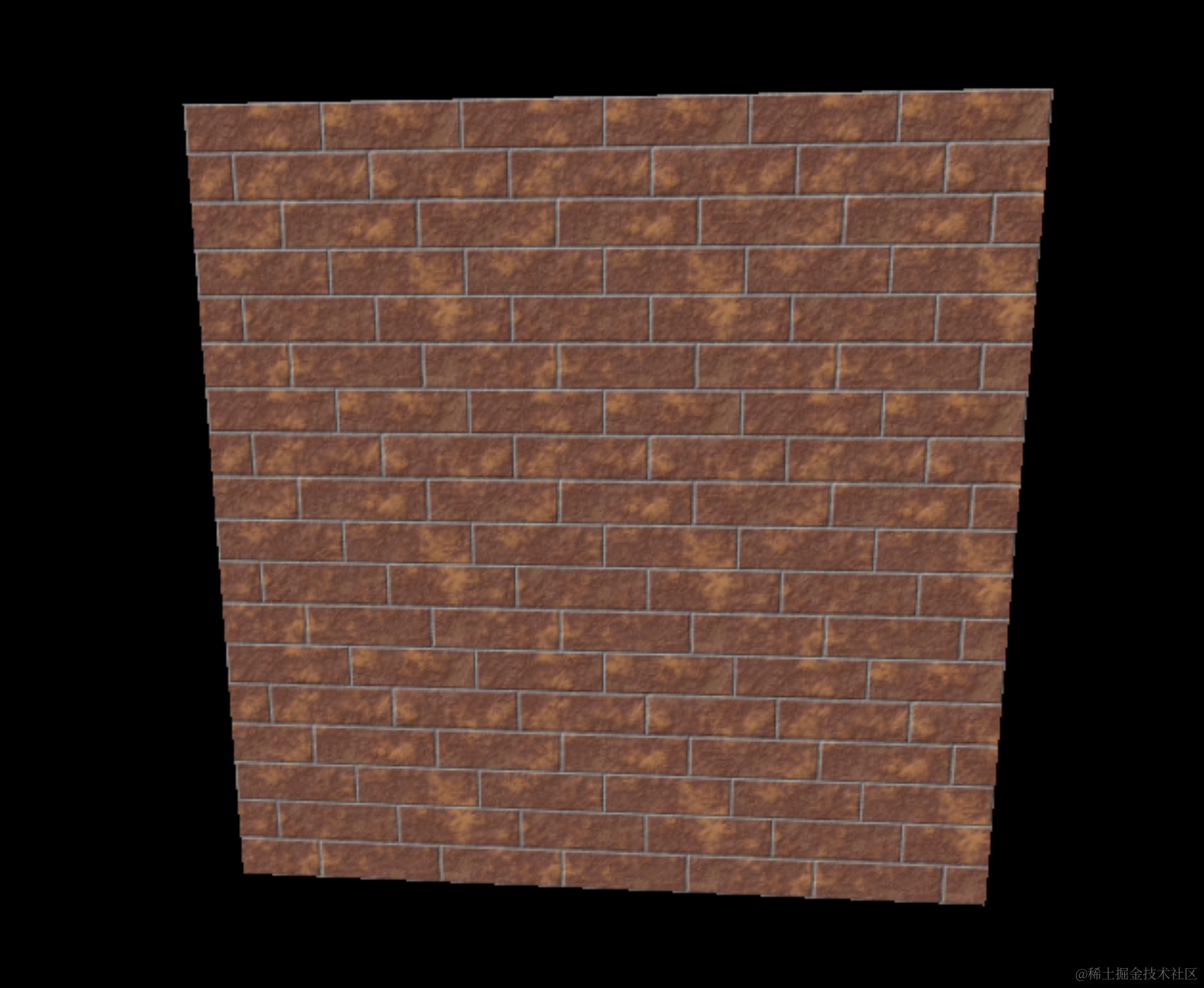

这样，砖的大小就比较合理了。

不知道大家有没有注意到，不管是地球还是砖墙，贴图的颜色都和实际图片的颜色有点差距。

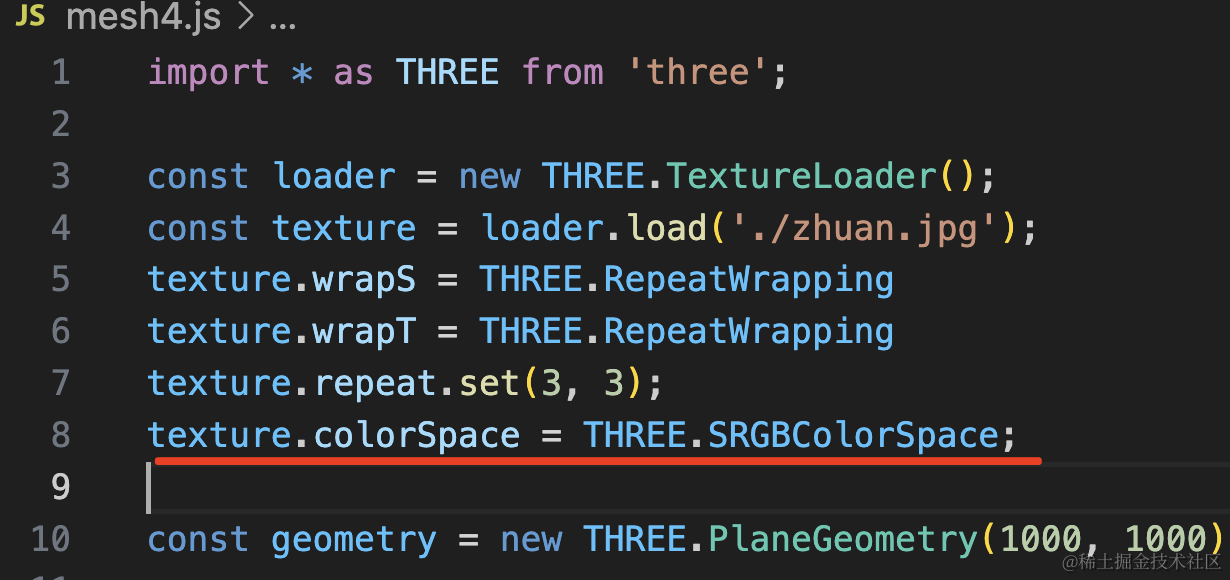

这个修改下 texture 的颜色空间就好了：


texture.colorSpace = THREE.SRGBColorSpace;

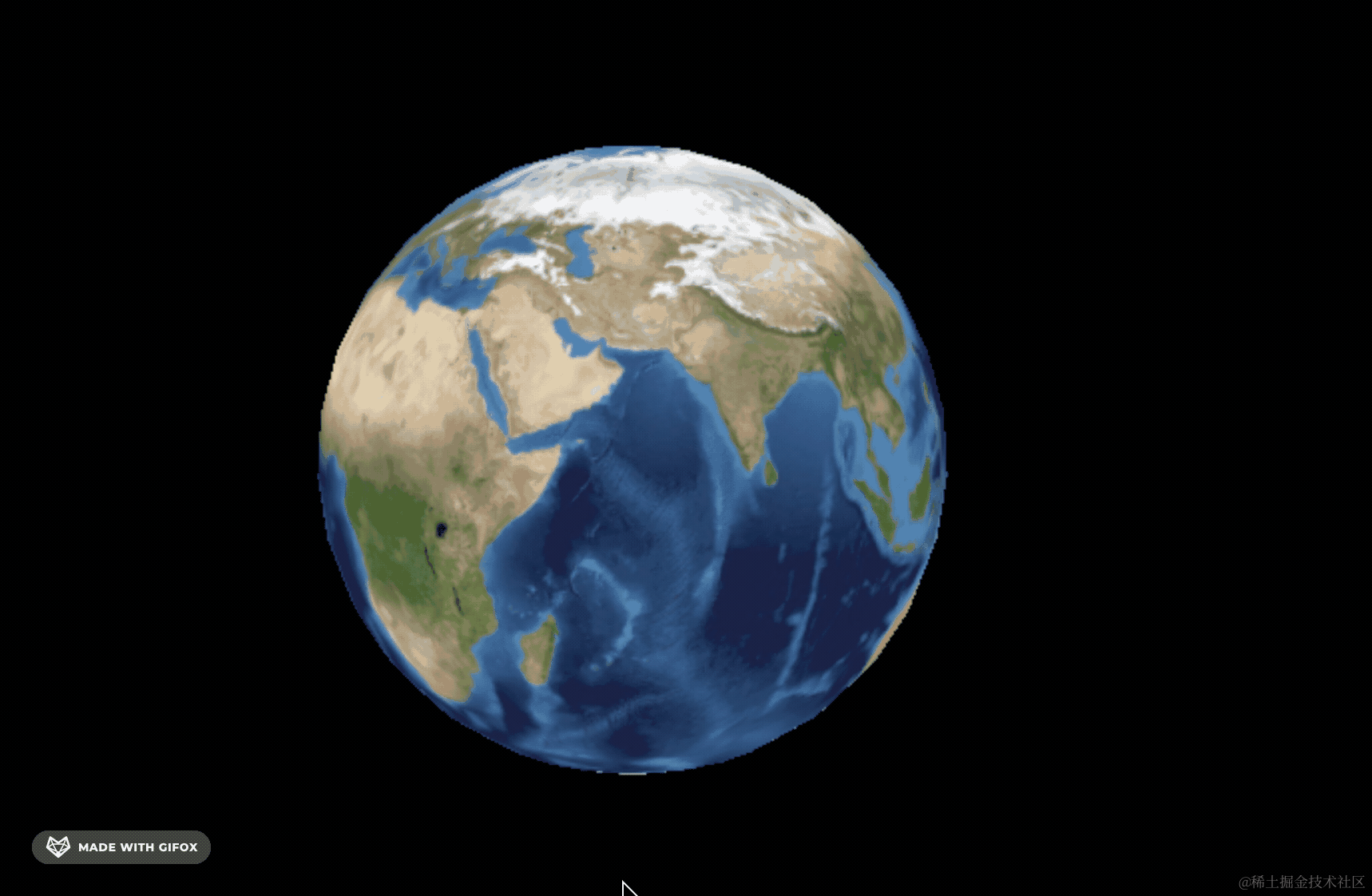

地球的纹理贴图设置 colorSpace 后的效果：

2025-03-19 19.46.50.gif

现在颜色都对了。

不过你有没有觉得现在的贴图有点假，没有那种凹凸不平的感觉。

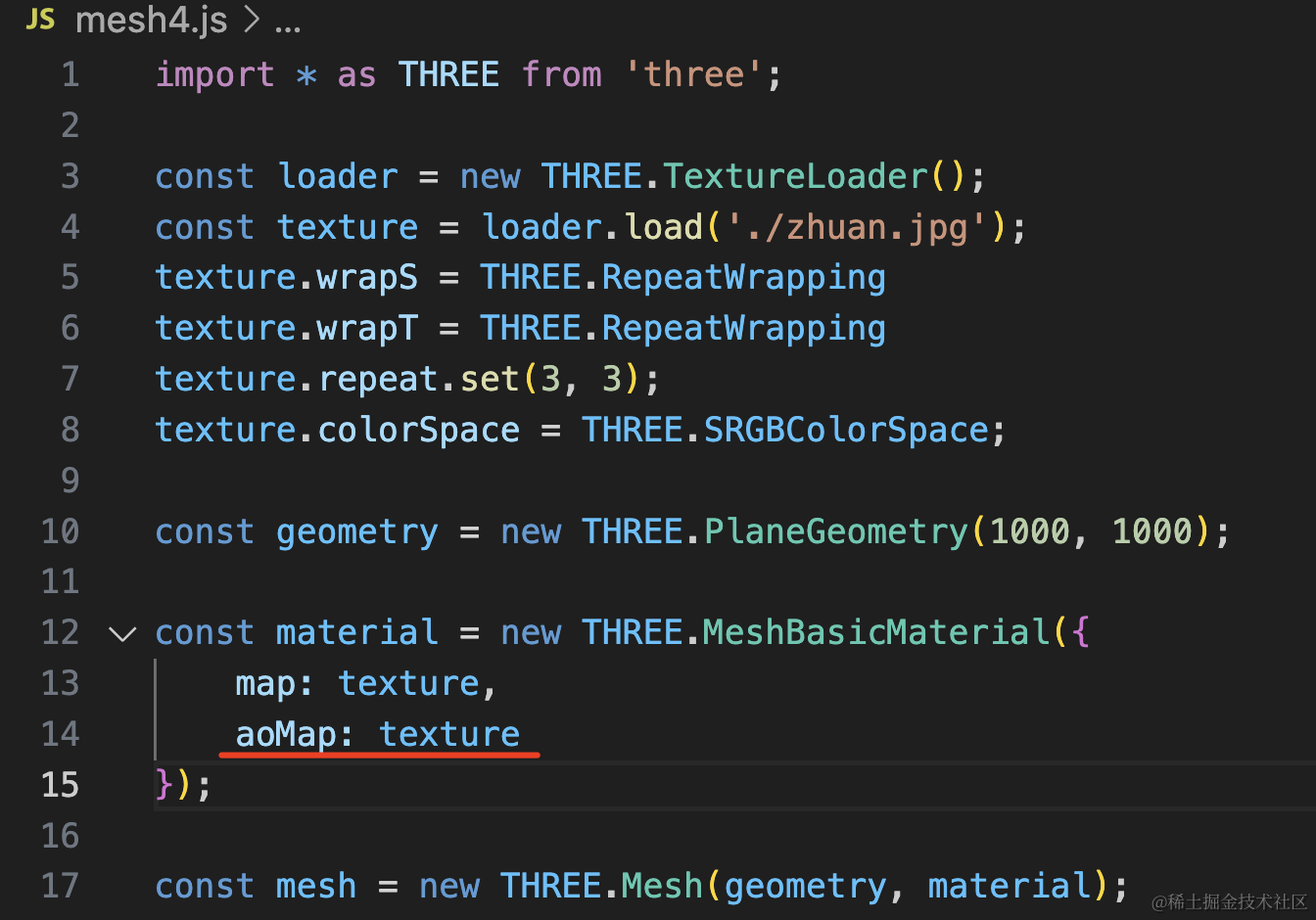

因为 map 只是把贴图的颜色加上去了，没有做进一步的处理，如果你想要那种受环境光影响的凹凸感，需要设置 aoMap 属性：


看下效果：


和之前的对比下看看：


是不是有一些凹凸不平的感觉。

这个属性就是基于光线对贴图的影响来做一次计算，加上凹凸感。

案例代码上传了小册仓库。

总结

我们过了一遍材质相关属性。

点模型、线模型、网格模型都有专门的材质。

线模型想要渲染几何体需要先用 EdgesGeometry 包裹来处理下顶点，之后可以设置 LineDashedMaterial 画虚线，但要调用 line.computeLineDistances() 做相关计算。

网格模型的材质有很多，主要是与光照有关，可以设置 color、map，transparent、opacity 等属性。

设置透明度需要 transparent 开启后，设置 opacity。

map 是颜色贴图也叫纹理贴图，用 TextureLoader 加载纹理图片后设置到 map。

纹理贴图可以设置水平、竖直方向的重复次数，重复多次后再作为网格模型的纹理。

如果纹理贴图颜色不对，可以设置下 texture.colorSpace

此外，你还可以再设置 aoMap，它会基于环境对贴图的影响做计算，加上凹凸感

颜色 color、纹理贴图 map 都是很常用的材质属性，后面会大量用到。
