276. Shader 入门（三）：顶点、光照、裁剪与视角

前面两篇都在 片元 里做文章：颜色、纹理、噪声。GPU 流水线的另一半是 顶点着色器：每个顶点执行一次，决定最终进裁剪空间的位置，也能向片元传递更多信息。把顶点在局部空间里先挪动再乘矩阵，就能得到旗帜、水面式的起伏；把法线变到世界空间再做 dot，就能得到最简的 Lambert 明暗；片元里 discard 掉不要的像素，就能做硬边洞；用视线和法线算 Fresnel，就能得到边缘光——这些套路在业务里反复出现。

本篇依旧 只使用 shader-playground 目录，下面四段是四个独立演示，每一段都给 完整 main.js。建议你按顺序覆盖运行，每跑通一段就 git commit 一次，仓库里自然形成阶梯式历史。四段用到的几何体不同（高分段平面、静态平面、球体），是为了突出各自知识点；若强行揉进一个场景，初学者反而分不清相机该摆在哪，所以保持「一次覆盖 main、一次看清一个效果」更清晰。

第一段 顶点位移：平面在 XZ 上细分，position 上加正弦乘积，vHeight 传给片元做假高光。这里没有用真实法线算光照，而是用高度映射颜色，避免和第二段混淆。第二段 漫反射：几何体不动，专注 mat3(modelMatrix) * normal 与定向光 L 的点积。第三段 discard：圆外直接丢弃片元，体会与 alpha 混合的差异。第四段 Fresnel：球体上 cameraPosition 与视线，掠射角变亮。

非均匀缩放下法线变换不能再用简单 mat3(modelMatrix)，需要法线矩阵；本篇示例几何体未做奇怪缩放，先把点积关系建立起来即可。

为什么顶点位移那一段不用「真光照」？因为一旦改了 position，原始 normal 就不再垂直于真实表面，除非你在 CPU 或片元里用偏导数重新求法线，或者用切线空间。教学上如果第一段就上「位移 + 正确法线」，公式会很长，容易掩盖「位移发生在乘投影矩阵之前」这条主线。所以第一段用 高度映射颜色 当视觉反馈，第二段再用静态平面把 点积 讲清楚，是刻意拆开的。你日后做水面，往往会在顶点里估一个近似法线，或者用 FFT 海洋那种更系统的做法，那是专题课的内容。

discard 会让部分片元既不写颜色也不写深度（依硬件与混合状态而定），可能打断 GPU 的 early depth test 优化，全屏大量 discard 时要心里有数。和 透明度混合 相比：discard 是硬切，半透明是柔过渡；和 UI、粒子、透明物体叠在一起时，排序问题常常比 Shader 本身更耗精力。业务里若只是「中间挖个洞」，discard 很合适；若需要羽化边缘，改用 alpha 配合 smoothstep 更常见。

Fresnel 这一段用的是 经验式 pow(1.0 - dot(N, V), k)，物理上还有 Schlick 等更贴近测量的模型，但视觉上已经能区分「塑料泡罩」和「实心球」。把 k 调大，边缘变窄、像金属氧化膜；调小，边缘变宽、像雾里的月亮。和第二段 Lambert 合在一起时，记得统一在 同一空间 算法线和光向量，否则会出现「怎么调都别扭」的明暗。

验收时 OrbitControls 会改变相机，从而改变 Fresnel 里的视线向量；若你关掉控制器、固定相机，仍应看到边缘亮，说明 Shader 没问题。若只有拖动时才亮，多半是误把应在片元里恒成立的条件写成了依赖屏幕。

在 shader-playground 中继续

路径不变：index.html 与 package.json 保持第一篇配置。以下四份代码 每次用一份完整覆盖 main.js。

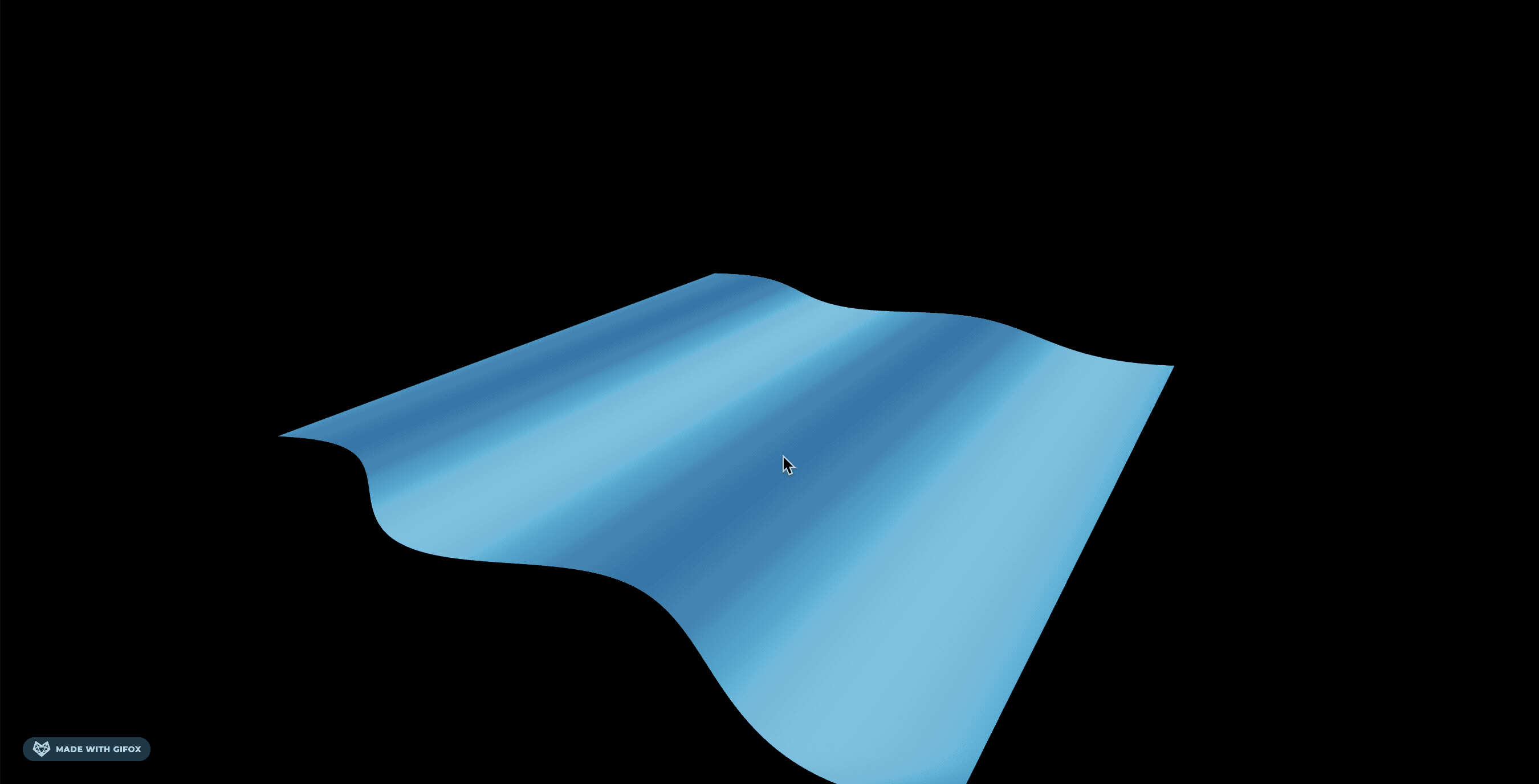

一、顶点位移与高度上色

将 main.js 替换为：

import * as THREE from 'three';
import { OrbitControls } from 'three/addons/controls/OrbitControls.js';

const scene = new THREE.Scene();
const width = window.innerWidth;
const height = window.innerHeight;

const camera = new THREE.PerspectiveCamera(55, width / height, 0.1, 100);
camera.position.set(1.2, 1.0, 1.8);
camera.lookAt(0, 0, 0);

const vertexShader = `
uniform float uTime;
varying vec2 vUv;
varying float vHeight;

void main() {
    vUv = uv;
    vec3 pos = position;
    float w = sin(pos.x * 6.0 + uTime * 2.0) * cos(pos.y * 5.0 + uTime * 1.5);
    pos.z += w * 0.12;
    vHeight = w;
    gl_Position = projectionMatrix * modelViewMatrix * vec4(pos, 1.0);
}
`;

const fragmentShader = `
varying vec2 vUv;
varying float vHeight;
void main() {
    float h = vHeight * 0.5 + 0.5;
    vec3 base = vec3(0.2, 0.45, 0.65);
    vec3 crest = vec3(0.5, 0.85, 0.95);
    vec3 color = mix(base, crest, h);
    gl_FragColor = vec4(color, 1.0);
}
`;

const geometry = new THREE.PlaneGeometry(2, 2, 128, 128);
geometry.rotateX(-Math.PI / 2);

const material = new THREE.ShaderMaterial({
    vertexShader,
    fragmentShader,
    uniforms: {
        uTime: { value: 0 },
    },
    side: THREE.DoubleSide,
});
const mesh = new THREE.Mesh(geometry, material);
scene.add(mesh);

const renderer = new THREE.WebGLRenderer({ antialias: true });
renderer.setSize(width, height);
renderer.setPixelRatio(window.devicePixelRatio);
document.body.appendChild(renderer.domElement);

const controls = new OrbitControls(camera, renderer.domElement);
const clock = new THREE.Clock();

function tick() {
    requestAnimationFrame(tick);
    material.uniforms.uTime.value = clock.getElapsedTime();
    controls.update();
    renderer.render(scene, camera);
}
tick();

window.addEventListener('resize', () => {
    const w = window.innerWidth;
    const h = window.innerHeight;
    camera.aspect = w / h;
    camera.updateProjectionMatrix();
    renderer.setSize(w, h);
});

分段数从 32 改到 256，波纹更细、顶点着色器负担更重，这是调效果时的典型权衡。

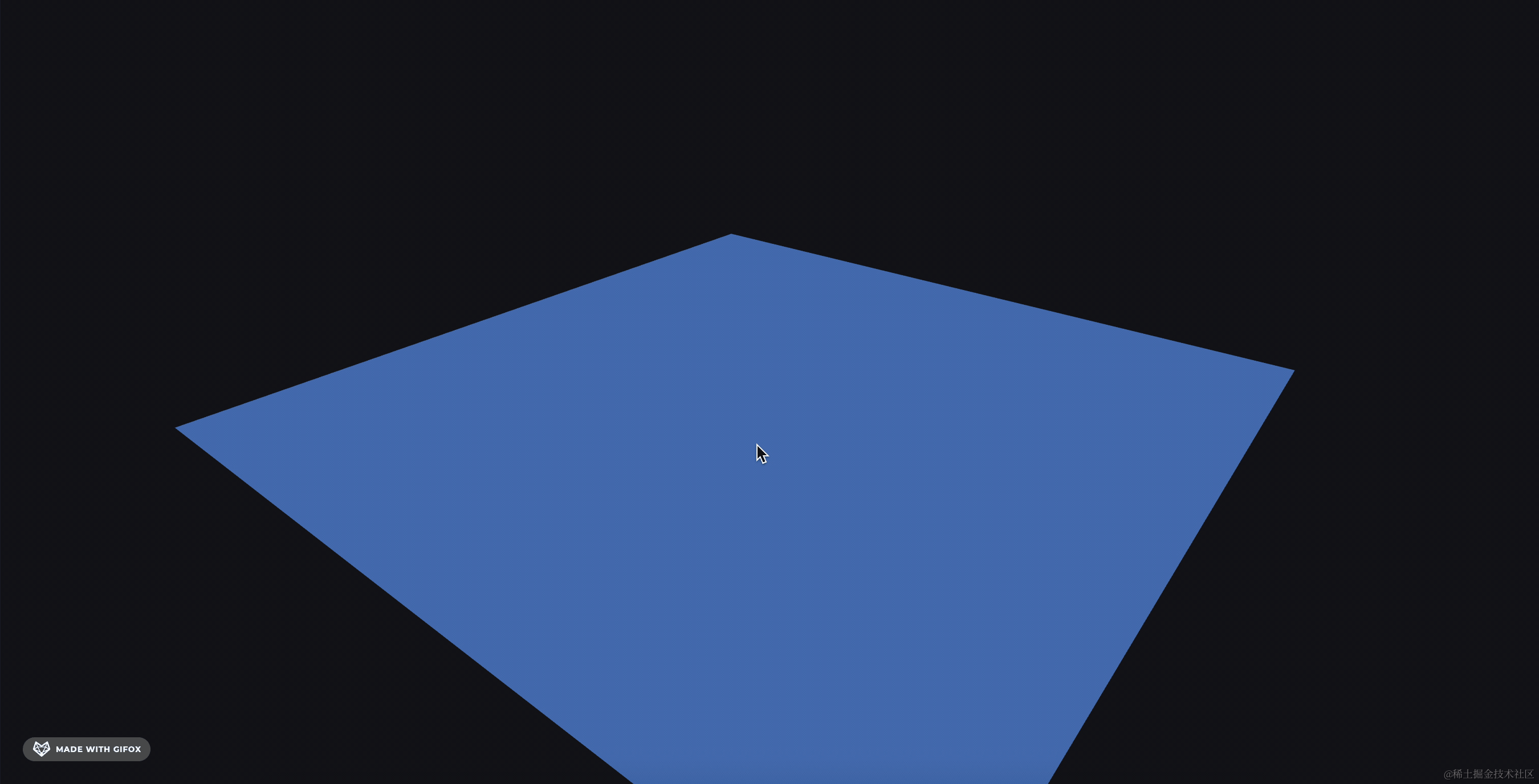

二、世界空间法线与 Lambert

将 main.js 替换为：

import * as THREE from 'three';
import { OrbitControls } from 'three/addons/controls/OrbitControls.js';

const scene = new THREE.Scene();
scene.background = new THREE.Color(0x111118);

const width = window.innerWidth;
const height = window.innerHeight;

const camera = new THREE.PerspectiveCamera(50, width / height, 0.1, 100);
camera.position.set(1.2, 1.0, 1.5);
camera.lookAt(0, 0, 0);

const vertexShader = `
varying vec2 vUv;
varying vec3 vWorldNormal;

void main() {
    vUv = uv;
    vec4 worldPos = modelMatrix * vec4(position, 1.0);
    vWorldNormal = normalize(mat3(modelMatrix) * normal);
    gl_Position = projectionMatrix * viewMatrix * worldPos;
}
`;

const fragmentShader = `
varying vec2 vUv;
varying vec3 vWorldNormal;

void main() {
    vec3 N = normalize(vWorldNormal);
    vec3 L = normalize(vec3(0.35, 1.0, 0.45));
    float ndl = max(dot(N, L), 0.0);
    vec3 base = vec3(0.25, 0.45, 0.72);
    vec3 ambient = base * 0.15;
    vec3 diffuse = base * ndl;
    vec3 color = ambient + diffuse;
    gl_FragColor = vec4(color, 1.0);
}
`;

const geometry = new THREE.PlaneGeometry(2, 2, 1, 1);
geometry.rotateX(-Math.PI / 2);

const material = new THREE.ShaderMaterial({
    vertexShader,
    fragmentShader,
    side: THREE.DoubleSide,
});
const mesh = new THREE.Mesh(geometry, material);
scene.add(mesh);

const renderer = new THREE.WebGLRenderer({ antialias: true });
renderer.setSize(width, height);
renderer.setPixelRatio(window.devicePixelRatio);
document.body.appendChild(renderer.domElement);

const controls = new OrbitControls(camera, renderer.domElement);

function tick() {
    requestAnimationFrame(tick);
    controls.update();
    renderer.render(scene, camera);
}
tick();

window.addEventListener('resize', () => {
    const w = window.innerWidth;
    const h = window.innerHeight;
    camera.aspect = w / h;
    camera.updateProjectionMatrix();
    renderer.setSize(w, h);
});

可把 L 改成 uniform vec3，与 DirectionalLight 方向对齐，留作扩展。

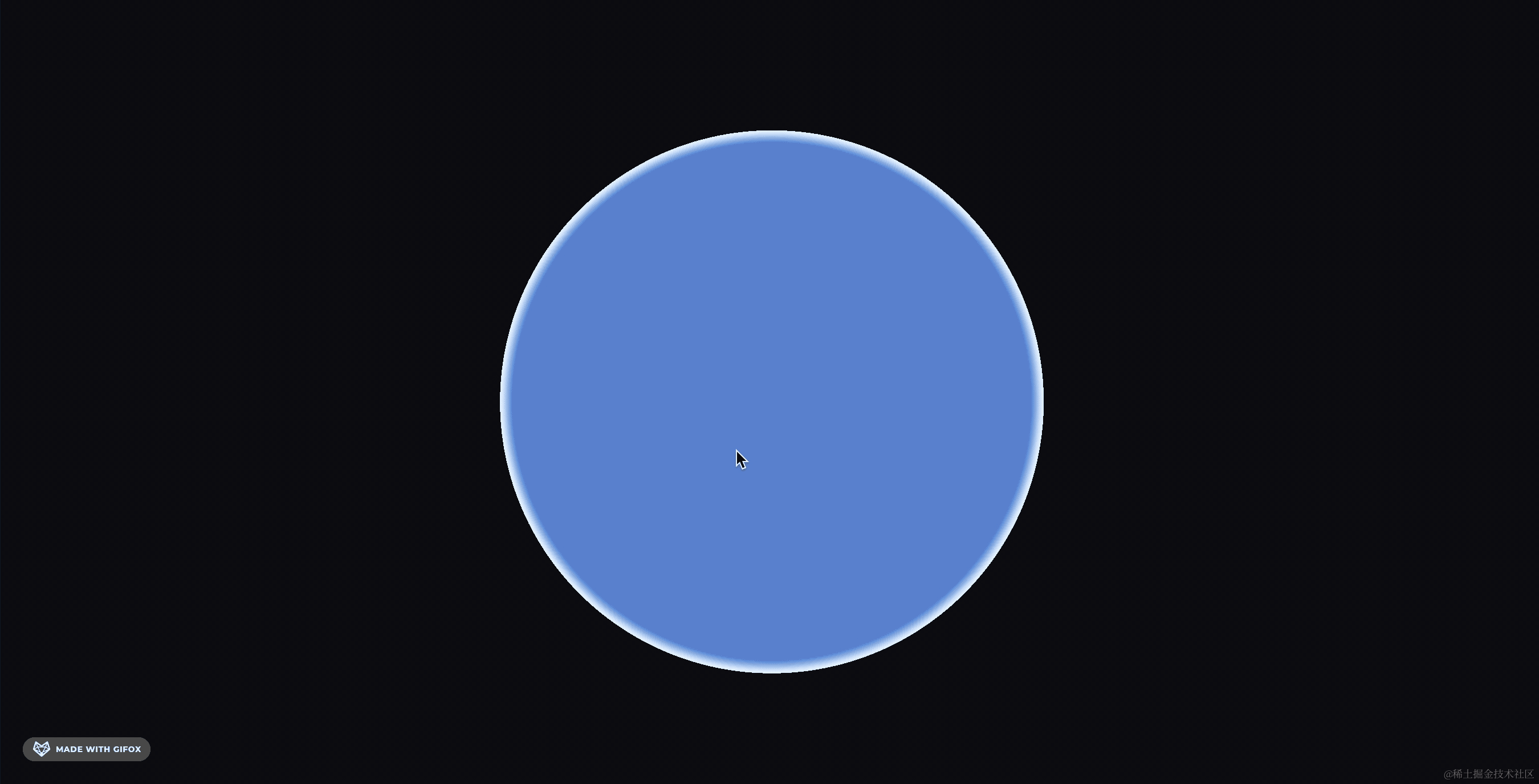

三、discard 圆形洞

将 main.js 替换为：

import * as THREE from 'three';
import { OrbitControls } from 'three/addons/controls/OrbitControls.js';

const scene = new THREE.Scene();
scene.background = new THREE.Color(0x0a0a10);

const width = window.innerWidth;
const height = window.innerHeight;

const camera = new THREE.PerspectiveCamera(55, width / height, 0.1, 100);
camera.position.set(0, 0, 2.2);

const vertexShader = `
varying vec2 vUv;
void main() {
    vUv = uv;
    gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
}
`;

const fragmentShader = `
uniform float uTime;
varying vec2 vUv;

void main() {
    vec2 c = vUv - vec2(0.5);
    float r = length(c);
    float hole = 0.35 + 0.05 * sin(uTime * 3.0);
    if (r > hole) {
        discard;
    }
    float edge = smoothstep(hole - 0.02, hole, r);
    vec3 inner = vec3(0.35, 0.55, 0.85);
    vec3 rim = vec3(0.9, 0.95, 1.0);
    vec3 color = mix(inner, rim, edge);
    gl_FragColor = vec4(color, 1.0);
}
`;

const geometry = new THREE.PlaneGeometry(2, 2);
const material = new THREE.ShaderMaterial({
    vertexShader,
    fragmentShader,
    uniforms: {
        uTime: { value: 0 },
    },
    transparent: true,
    depthWrite: true,
});
const mesh = new THREE.Mesh(geometry, material);
scene.add(mesh);

const renderer = new THREE.WebGLRenderer({ antialias: true, alpha: true });
renderer.setSize(width, height);
renderer.setPixelRatio(window.devicePixelRatio);
renderer.setClearColor(0x0a0a10, 1);
document.body.appendChild(renderer.domElement);

const controls = new OrbitControls(camera, renderer.domElement);
const clock = new THREE.Clock();

function tick() {
    requestAnimationFrame(tick);
    material.uniforms.uTime.value = clock.getElapsedTime();
    controls.update();
    renderer.render(scene, camera);
}
tick();

window.addEventListener('resize', () => {
    const w = window.innerWidth;
    const h = window.innerHeight;
    camera.aspect = w / h;
    camera.updateProjectionMatrix();
    renderer.setSize(w, h);
});

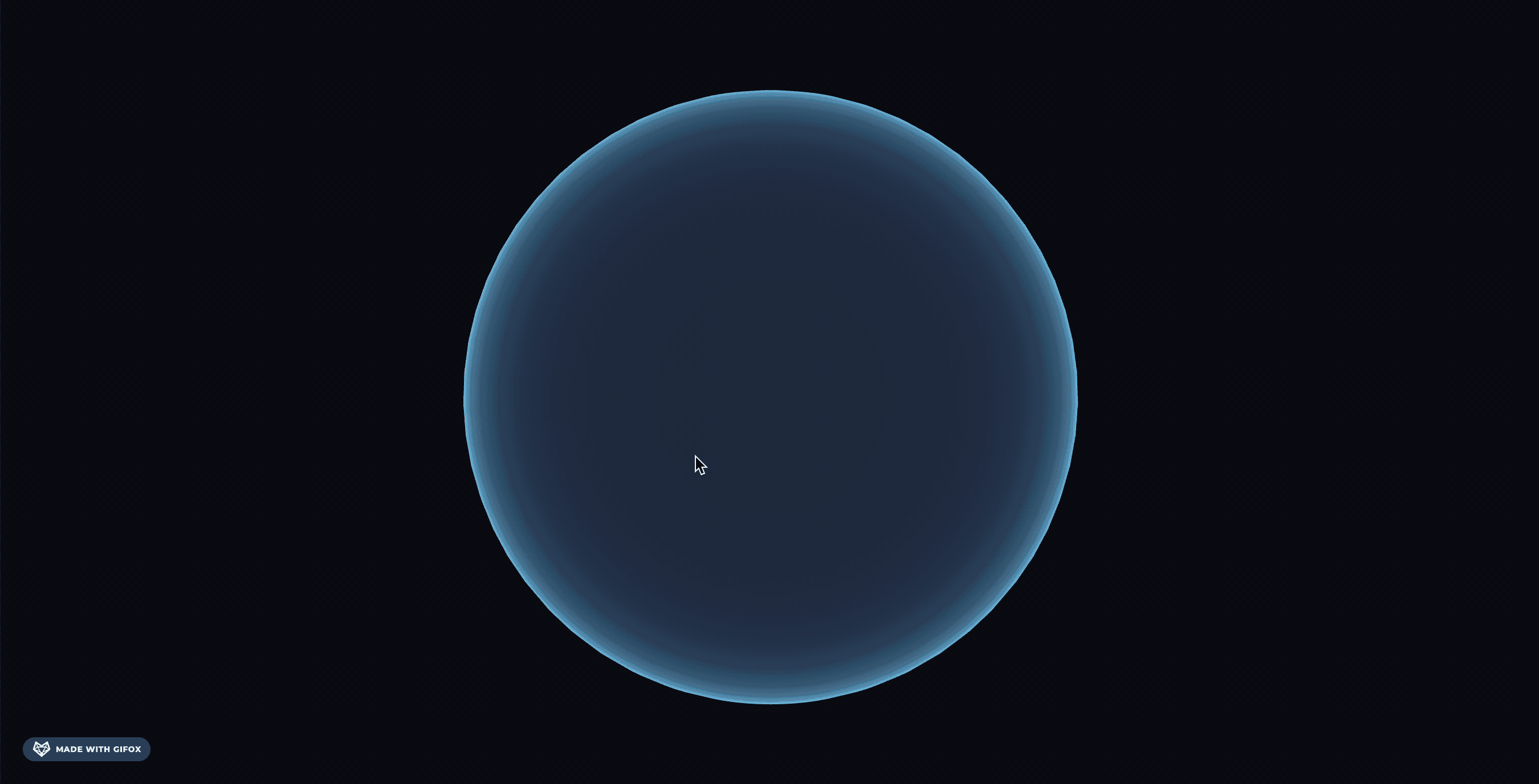

四、Fresnel 边缘光（球体）

将 main.js 替换为：

import * as THREE from 'three';
import { OrbitControls } from 'three/addons/controls/OrbitControls.js';

const scene = new THREE.Scene();
scene.background = new THREE.Color(0x080810);

const width = window.innerWidth;
const height = window.innerHeight;

const camera = new THREE.PerspectiveCamera(45, width / height, 0.1, 100);
camera.position.set(0, 0.2, 2.8);

const vertexShader = `
varying vec3 vWorldNormal;
varying vec3 vWorldPos;

void main() {
    vec4 wp = modelMatrix * vec4(position, 1.0);
    vWorldPos = wp.xyz;
    vWorldNormal = normalize(mat3(modelMatrix) * normal);
    gl_Position = projectionMatrix * viewMatrix * wp;
}
`;

const fragmentShader = `
varying vec3 vWorldNormal;
varying vec3 vWorldPos;

void main() {
    vec3 N = normalize(vWorldNormal);
    vec3 V = normalize(cameraPosition - vWorldPos);
    float fresnel = pow(1.0 - clamp(dot(N, V), 0.0, 1.0), 3.0);
    vec3 base = vec3(0.12, 0.18, 0.28);
    vec3 rim = vec3(0.4, 0.85, 1.0);
    vec3 color = mix(base, rim, fresnel);
    gl_FragColor = vec4(color, 1.0);
}
`;

const geometry = new THREE.SphereGeometry(0.85, 64, 32);
const material = new THREE.ShaderMaterial({
    vertexShader,
    fragmentShader,
});
const mesh = new THREE.Mesh(geometry, material);
scene.add(mesh);

const renderer = new THREE.WebGLRenderer({ antialias: true });
renderer.setSize(width, height);
renderer.setPixelRatio(window.devicePixelRatio);
document.body.appendChild(renderer.domElement);

const controls = new OrbitControls(camera, renderer.domElement);

function tick() {
    requestAnimationFrame(tick);
    controls.update();
    renderer.render(scene, camera);
}
tick();

window.addEventListener('resize', () => {
    const w = window.innerWidth;
    const h = window.innerHeight;
    camera.aspect = w / h;
    camera.updateProjectionMatrix();
    renderer.setSize(w, h);
});

案例代码上传了小册仓库

总结

• 顶点阶段改 position 就能动几何，代价是法线可能需重算，光照才严谨。
• 法线 + 光方向 点积是自定义漫反射的基石，与内置材质数学上一致，只是你自己写。
• discard 与 alpha 适用场景不同，后期合成时尤其要留心深度。
• Fresnel 把 视线 拉进片元，和只用法线、光照向量的 Lambert 形成互补。
• 下一篇仍在 shader-playground，用 EffectComposer 走一遍后期暗角，并做整段 Shader 入门的收束与练习建议。
