17. 实战：盖房子（一）

Published:

这节我们继续练习生成几何体的 API，用它来盖个房子。


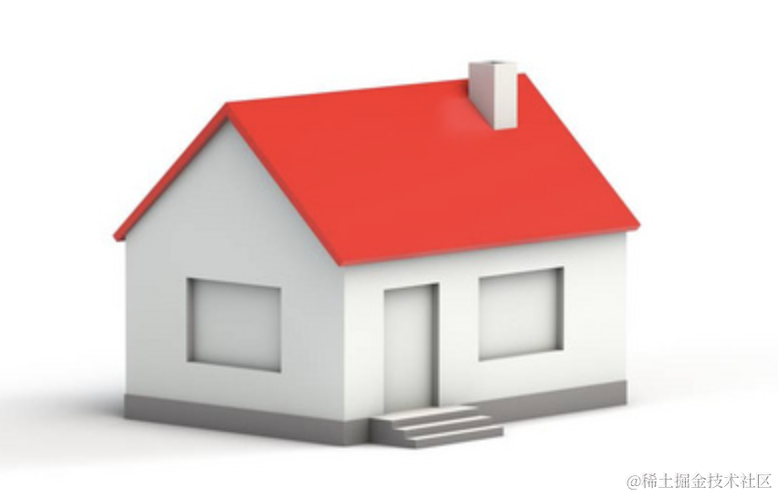

分析下这个房子需要哪几种几何体呢？

屋顶可以由平行四边形拉伸而成，用 ExtrudeGeometry

四面墙壁可以先用 Shape 画出形状，里面有几个内孔 holes，然后用 ExtrudeGeometry 拉伸而成。

地基可以直接用 BoxGeometry

台阶用 Shape 画出形状，通过 ExtrudeGeometry 拉伸而成。

思路理清了，那我们就动手画吧。

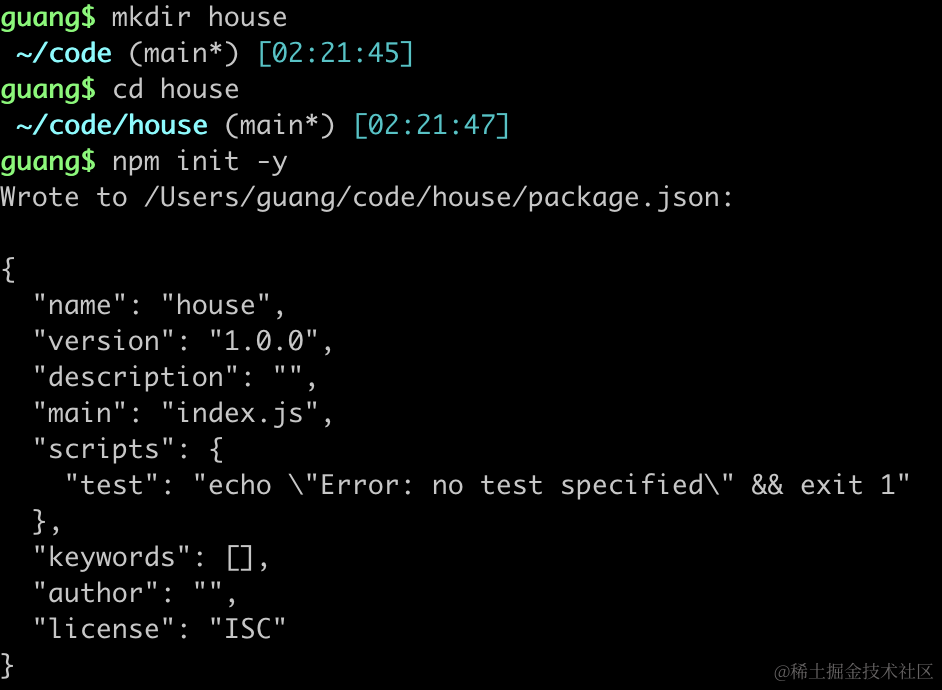

mkdir house
cd house
npm init -y


安装类型包:

npm install --save-dev @types/three

创建 index.html

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <style>
        body {
            margin: 0;
        }
    </style>
</head>
<body>
    <script type="importmap">
    {
        "imports": {
            "three": "https://esm.sh/three@0.174.0/build/three.module.js",
            "three/addons/": "https://esm.sh/three@0.174.0/examples/jsm/"
        }
    }
    </script>
    <script type="module" src="./index.js"></script>
</body>
</html>

还有 index.js

import * as THREE from 'three';
import {
    OrbitControls
} from 'three/addons/controls/OrbitControls.js';
import house from './house.js';

const scene = new THREE.Scene();

scene.add(house);

const directionLight = new THREE.DirectionalLight(0xffffff);
directionLight.position.set(3000, 3000, 3000);
scene.add(directionLight);

const ambientLight = new THREE.AmbientLight();
scene.add(ambientLight);

const axesHelper = new THREE.AxesHelper(20000);
scene.add(axesHelper);

const width = window.innerWidth;
const height = window.innerHeight;

const camera = new THREE.PerspectiveCamera(60, width / height, 1, 10000);
camera.position.set(3000, 3000, 3000);
camera.lookAt(0, 0, 0);

const renderer = new THREE.WebGLRenderer();
renderer.setSize(width, height)

function render() {
    renderer.render(scene, camera);
    requestAnimationFrame(render);
}

render();

document.body.append(renderer.domElement);

const controls = new OrbitControls(camera, renderer.domElement);

创建 Scene、Light、Camera、Renderer

这里我们创建了一个平行光、一个环境光。

房子会比较大，所以相机和光源都设置在了 3000、3000、3000 的位置。

接下来写下 house.js

import * as THREE from 'three';
import foundation from './foundation.js';

const house = new THREE.Group();

house.add(foundation);

export default house;

foundation.js

import * as THREE from 'three';

const geometry = new THREE.BoxGeometry(4000, 300, 3000);
const material = new THREE.MeshLambertMaterial({
    color: new THREE.Color('grey')
});
const foundation = new THREE.Mesh(geometry, material);

export default foundation;

我们用 Group 来添加一组物体，首先用 BoxGeometry 创建了地基。

长（x轴） 4000、宽（z轴） 3000，高（y轴）300

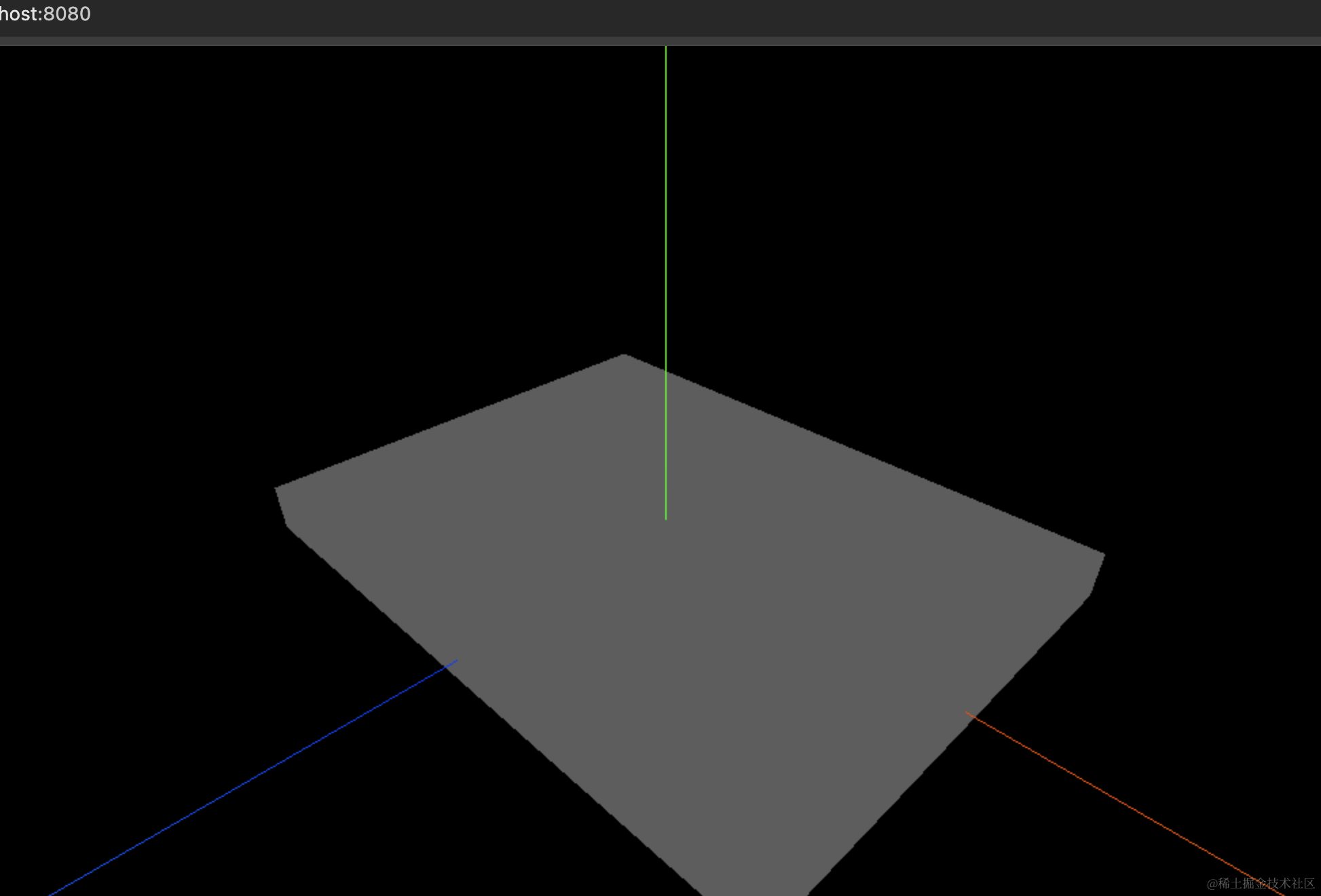

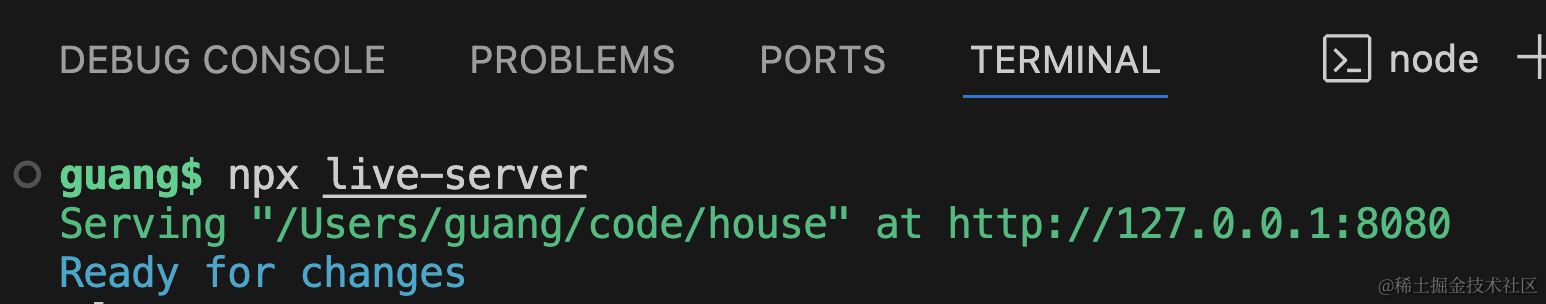

看下效果：

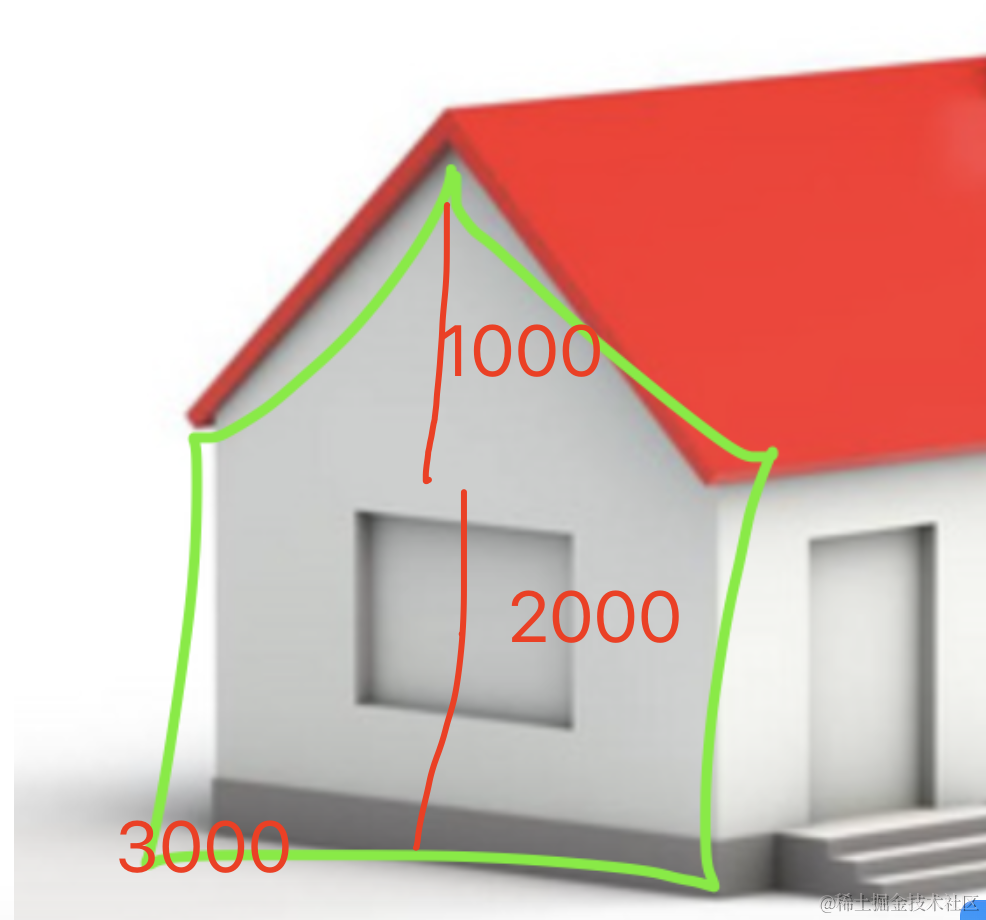

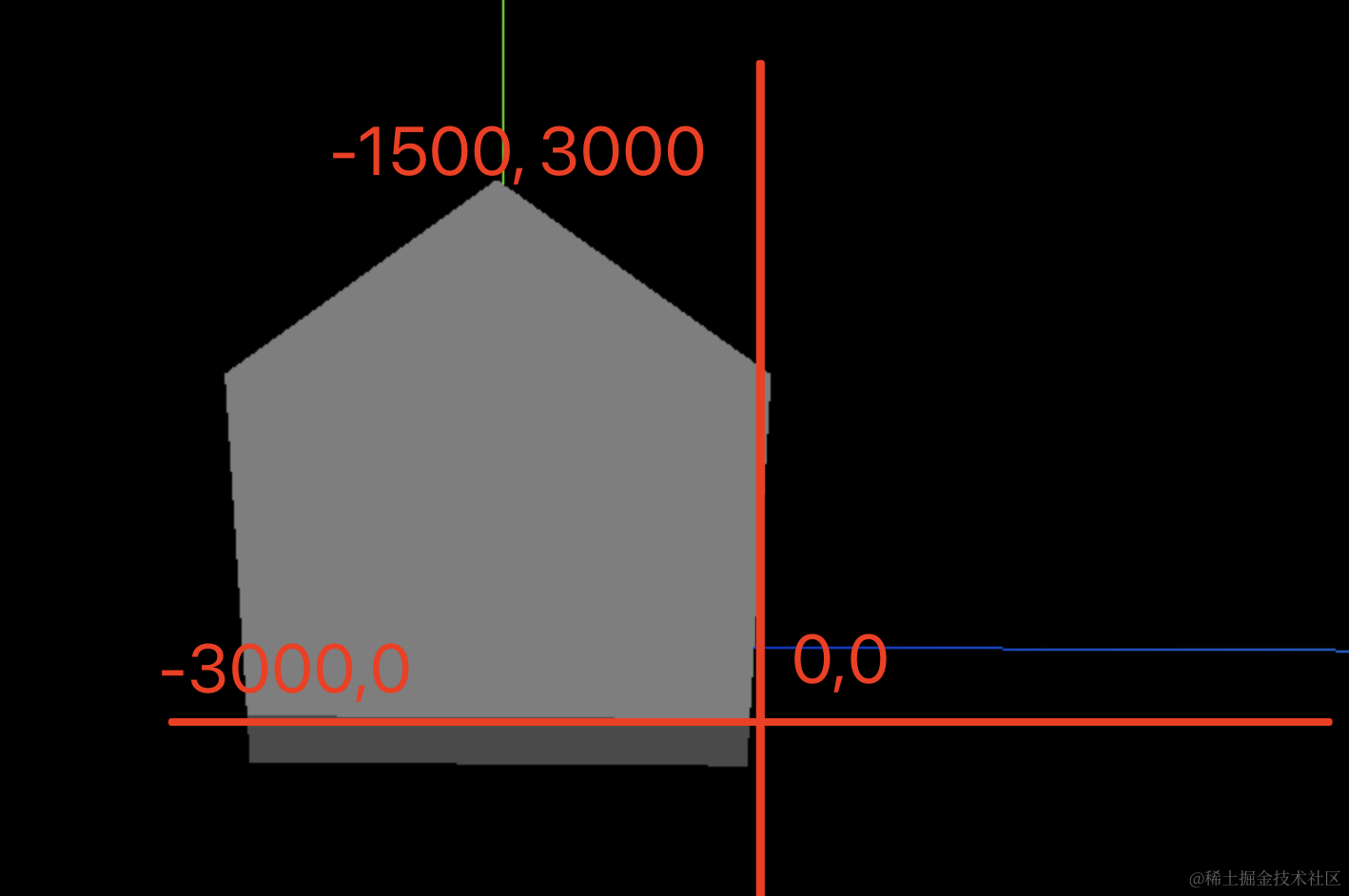

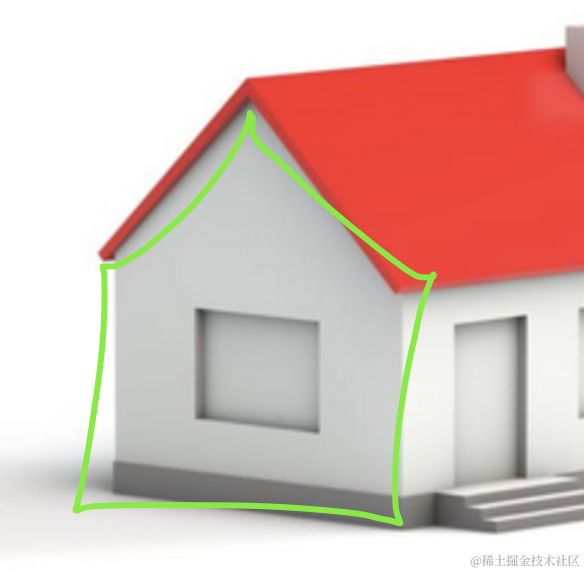

接下来画侧面的墙壁：


这个形状，然后中间有个洞

side-wall.js

import * as THREE from 'three';

const shape = new THREE.Shape();
shape.moveTo(0, 0);
shape.lineTo(0, 2000);
shape.lineTo(-1500, 3000);
shape.lineTo(-3000, 2000);
shape.lineTo(-3000, 0);

const geometry = new THREE.ExtrudeGeometry(shape, {
    depth: 100
});
const material = new THREE.MeshLambertMaterial({
    color: new THREE.Color('lightgrey')
});

const sideWall = new THREE.Mesh(geometry, material);

export default sideWall

用 Shape 画出形状，具体位置根据宽 3000，高 3000 算就行。


然后用 ExtrudeGeometry 拉伸下

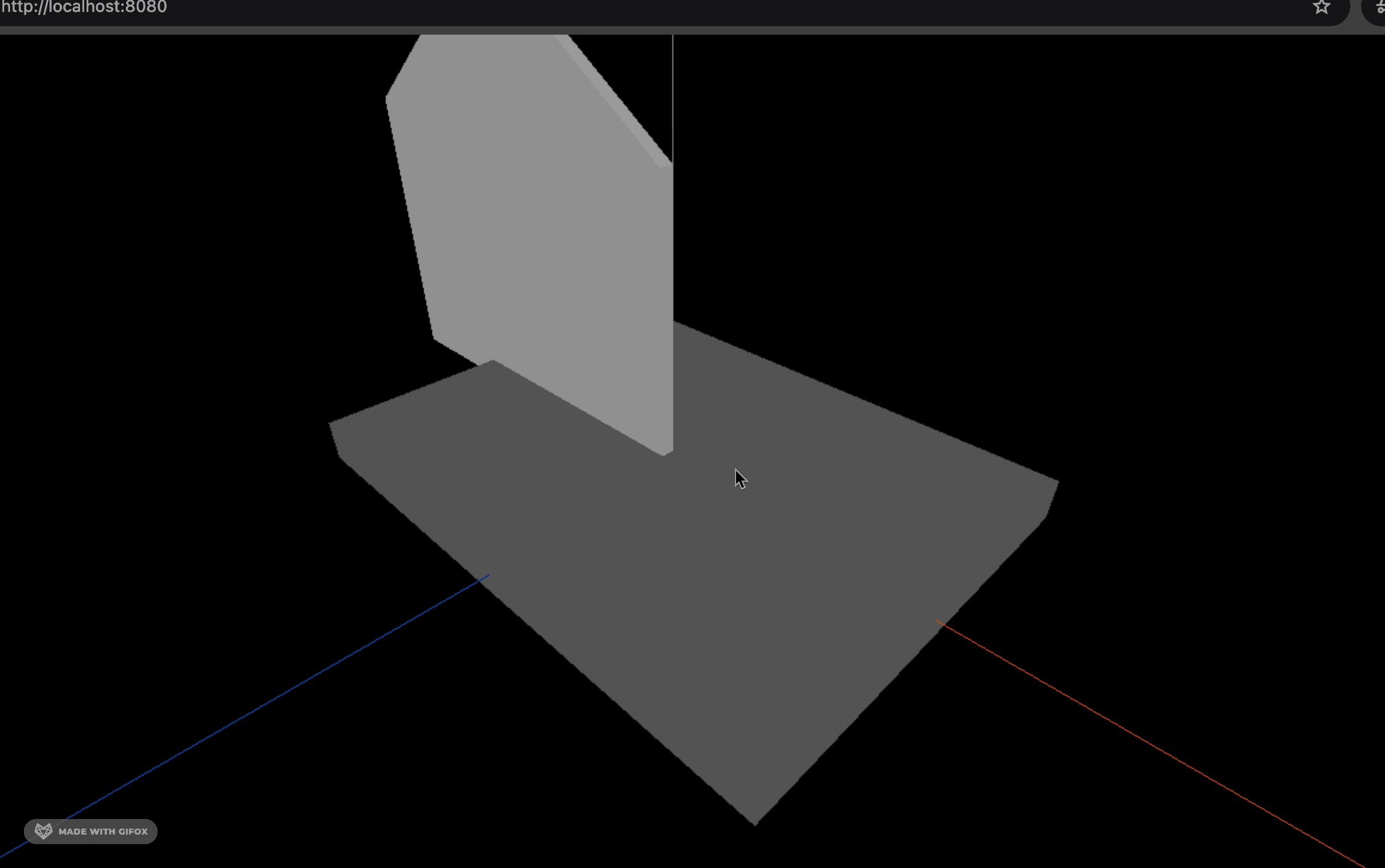

看下效果：

2025-03-23 15.30.29.gif

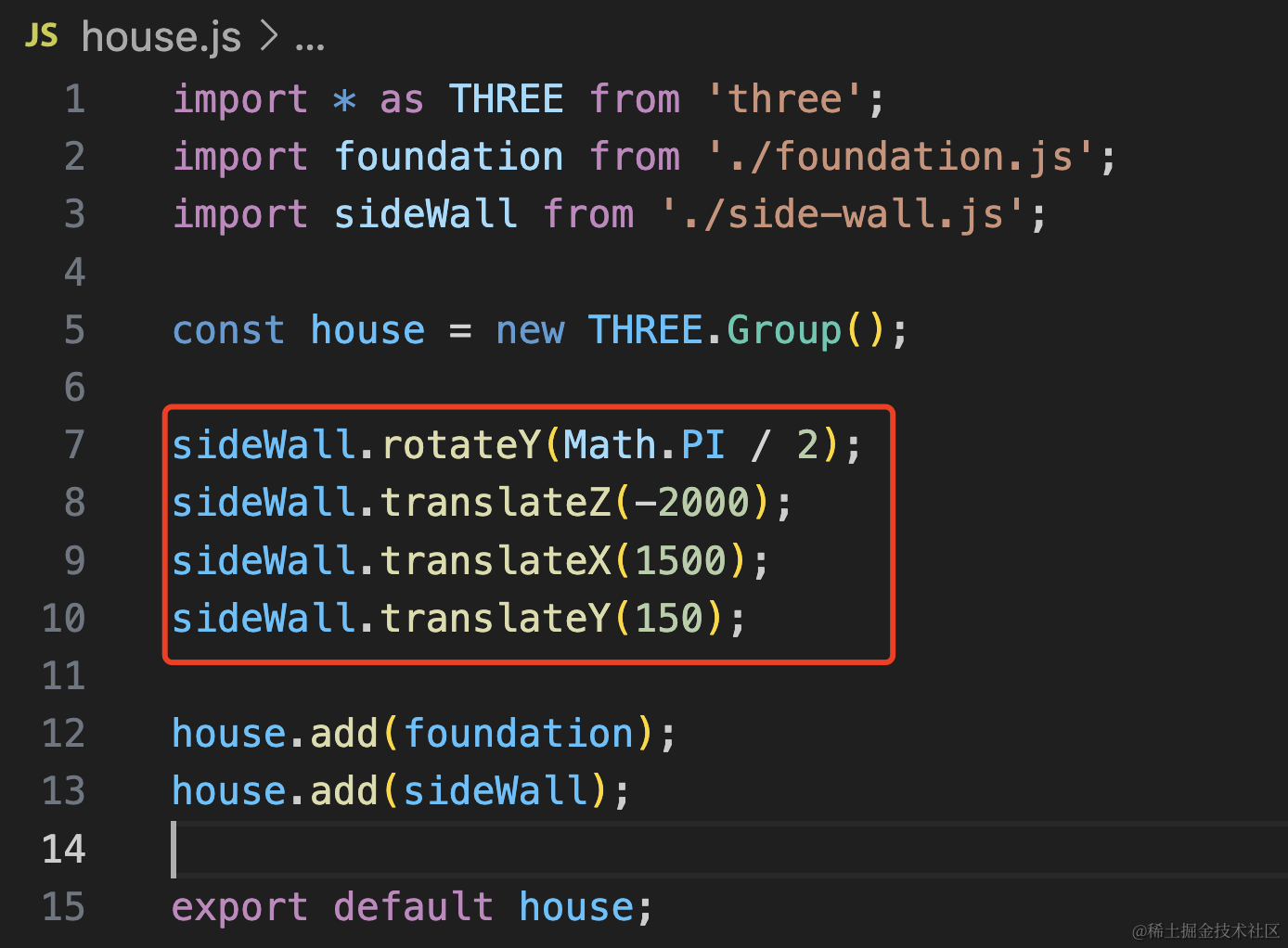

大小合适，就是位置不对，我们改一下：


这些数值不用算，边调边看效果就行。

sideWall.rotateY(Math.PI / 2);
sideWall.translateZ(-2000);
sideWall.translateX(1500);
sideWall.translateY(150);

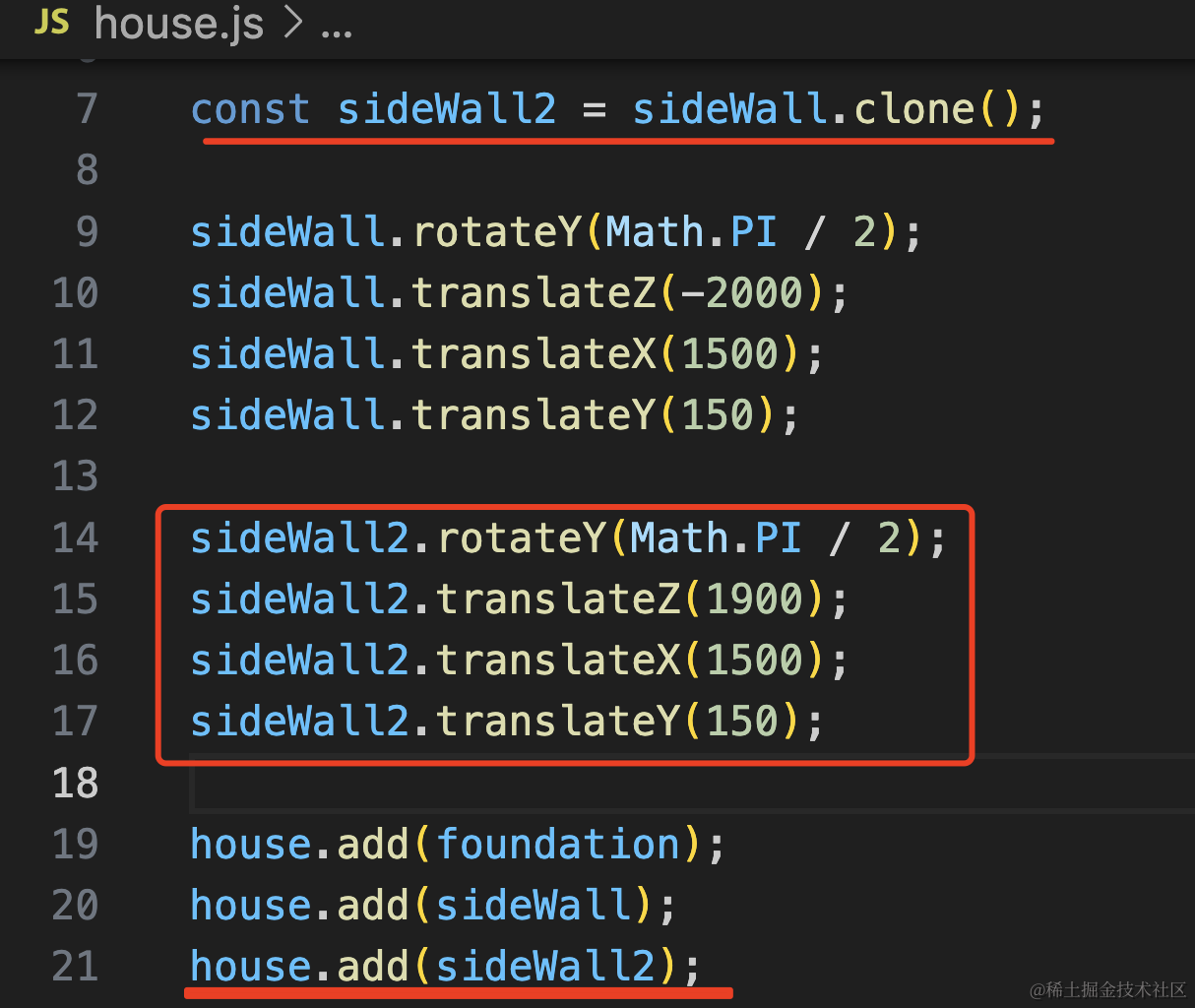

然后再 clone 一个另一边的墙：


const sideWall2 = sideWall.clone();

sideWall.rotateY(Math.PI / 2);
sideWall.translateZ(-2000);
sideWall.translateX(1500);
sideWall.translateY(150);

sideWall2.rotateY(Math.PI / 2);
sideWall2.translateZ(1900);
sideWall2.translateX(1500);
sideWall2.translateY(150);

house.add(foundation);
house.add(sideWall);
house.add(sideWall2);

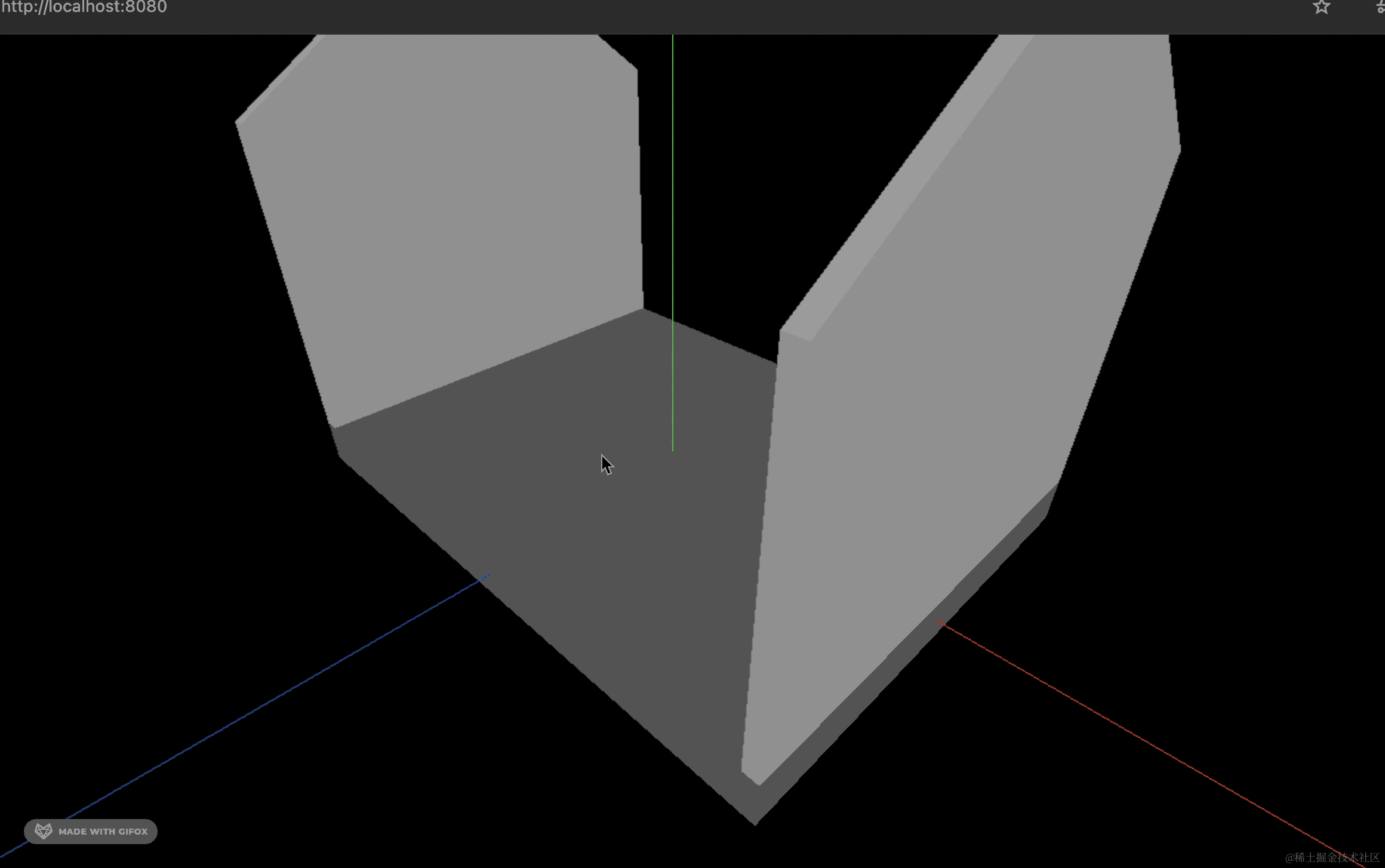

2025-03-23 15.49.30.gif

严丝合缝的，没啥问题。

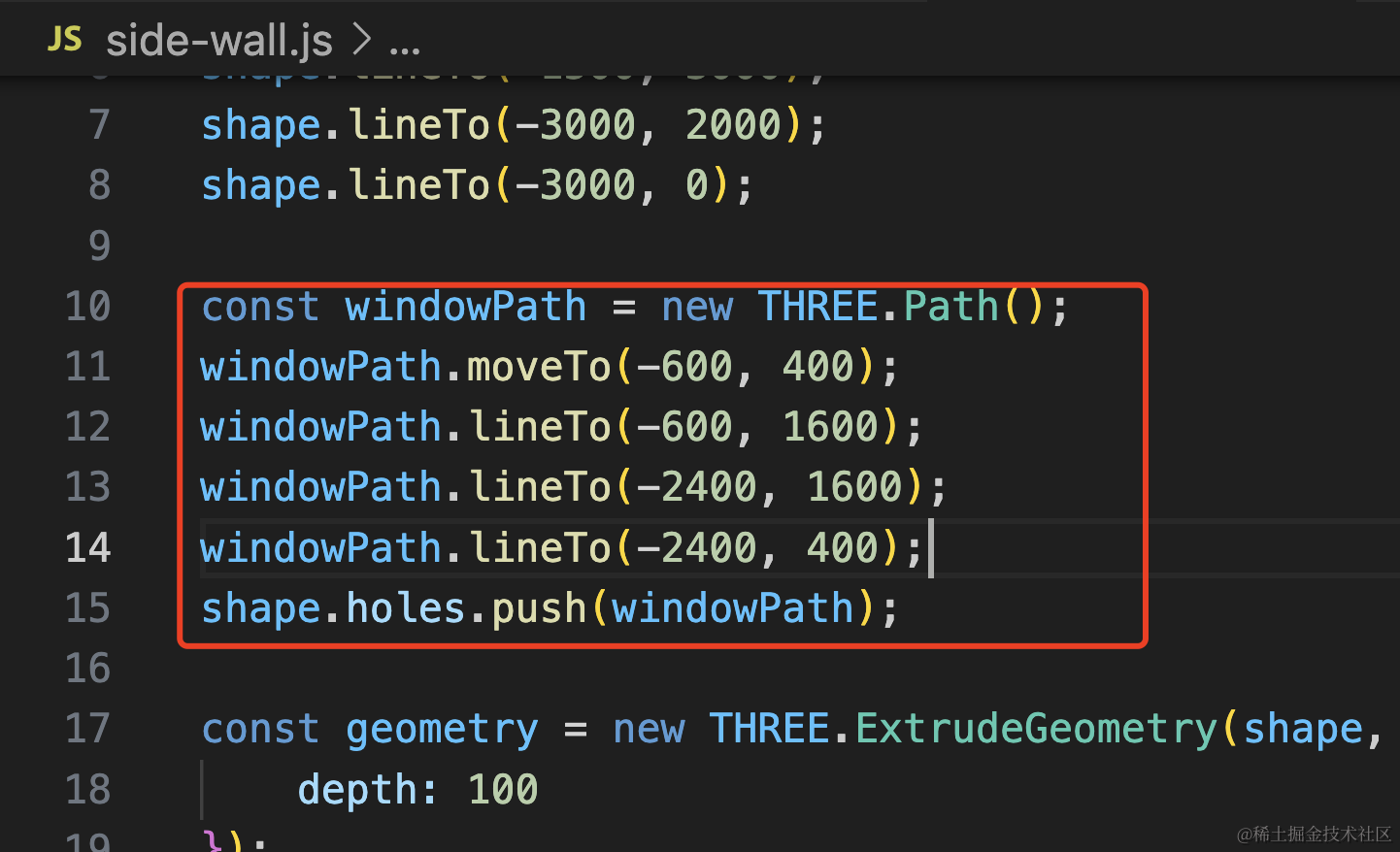

然后我们来抠窗户：


大概算下位置，结合可视化调。

x 是 0 到 -3000，我们左右留 400，那就是 -400 和 -2600

y 是 0 到 2000，我们上下留 400，那就是 400 到 1600


const windowPath = new THREE.Path();
windowPath.moveTo(-600, 400);
windowPath.lineTo(-600, 1600);
windowPath.lineTo(-2400, 1600);
windowPath.lineTo(-2400, 400);
shape.holes.push(windowPath);

看下效果：

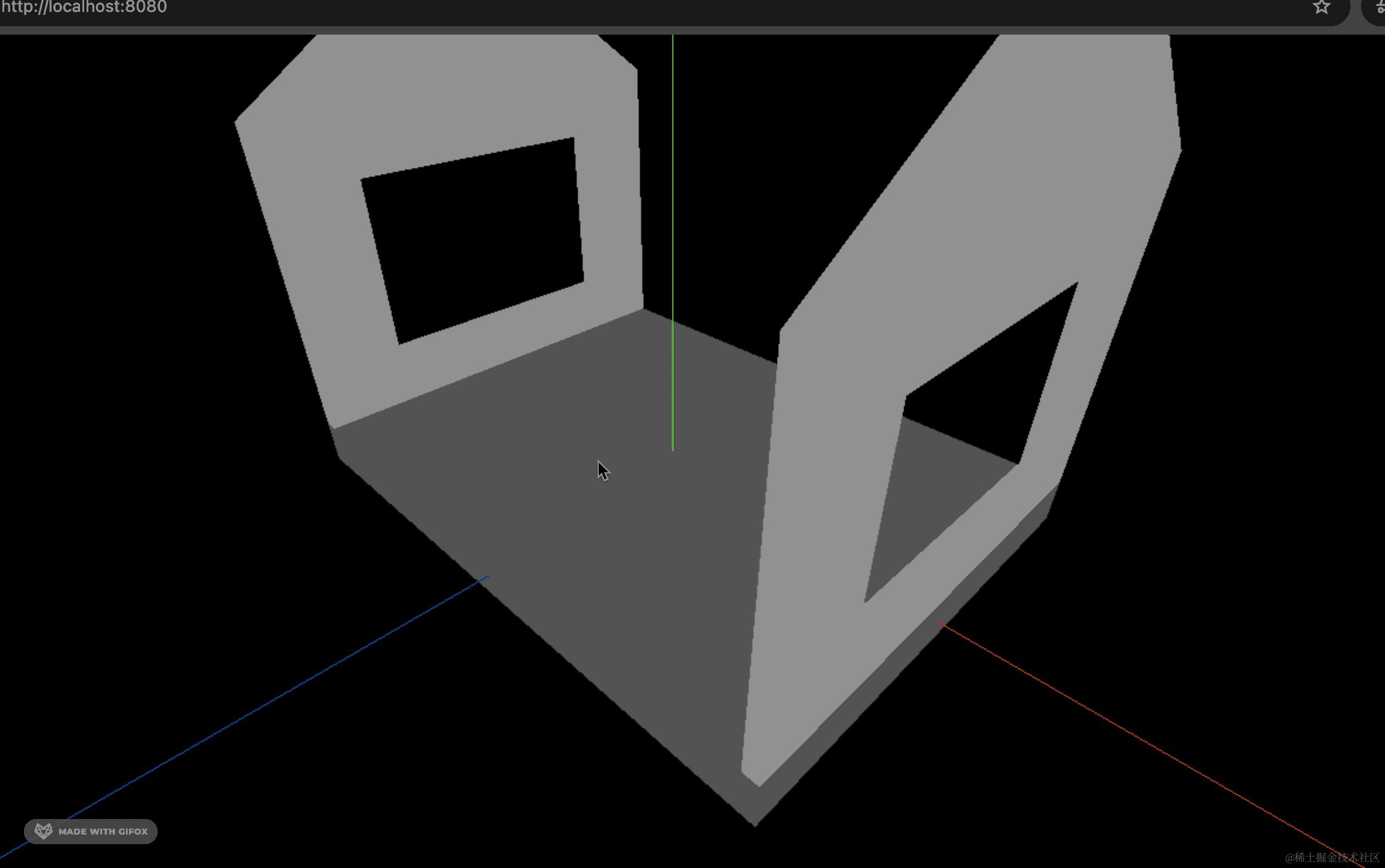

2025-03-23 16.01.32.gif

大小差不多。

然后来画前后的墙：

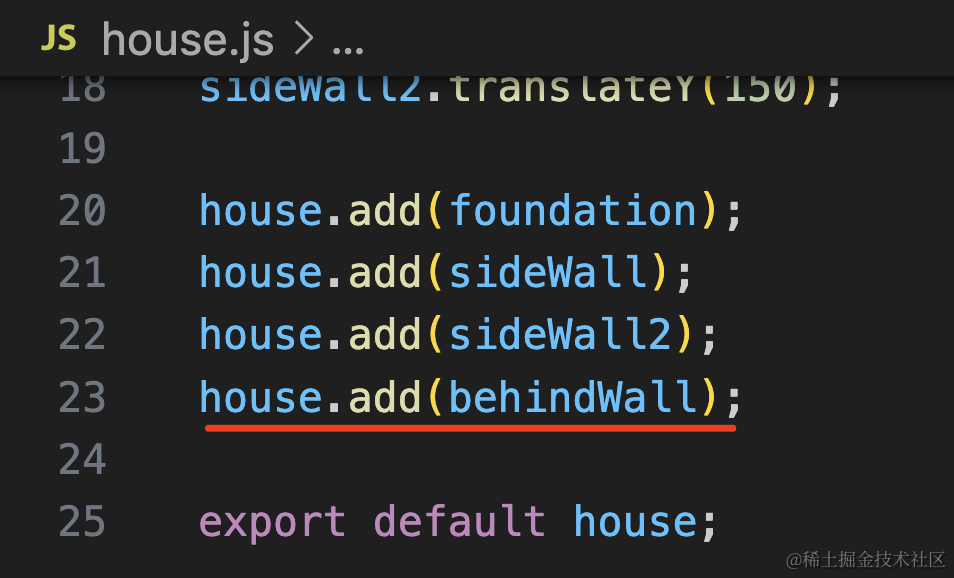

后墙不用留窗户，直接用 BoxGeometry 就行：

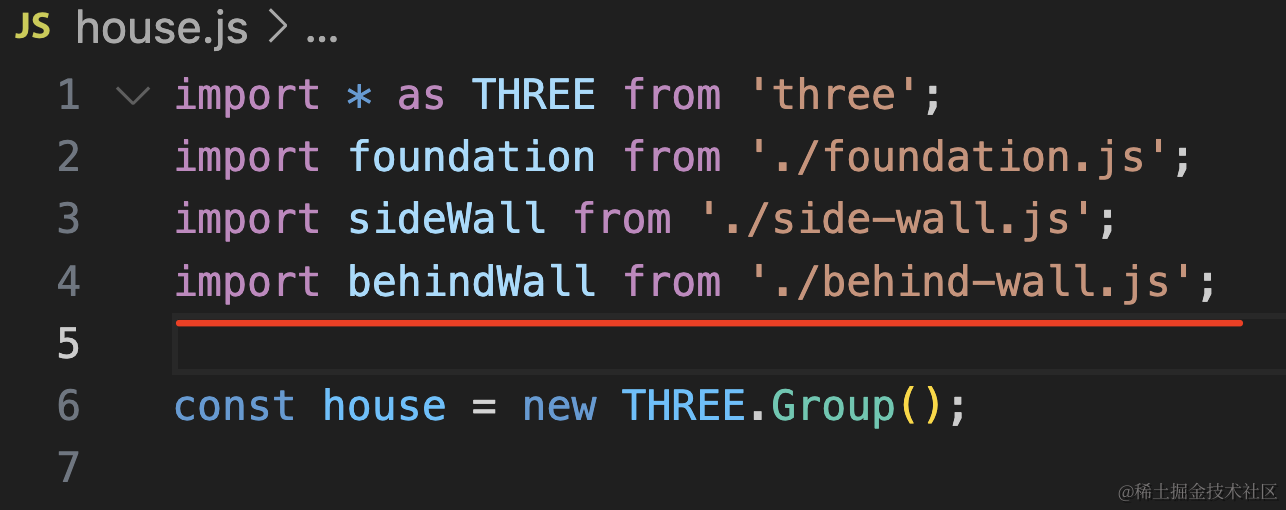

创建 behind-wall.js

import * as THREE from 'three';

const geometry = new THREE.BoxGeometry(4000, 2000, 100);
const material = new THREE.MeshLambertMaterial({
    color: new THREE.Color('lightgrey')
});
const behindWall = new THREE.Mesh(geometry, material);
behindWall.translateY(1150);
behindWall.translateZ(-1450);

export default behindWall;

宽高、位置，可视化调一下就行。



看下严丝合缝就行：

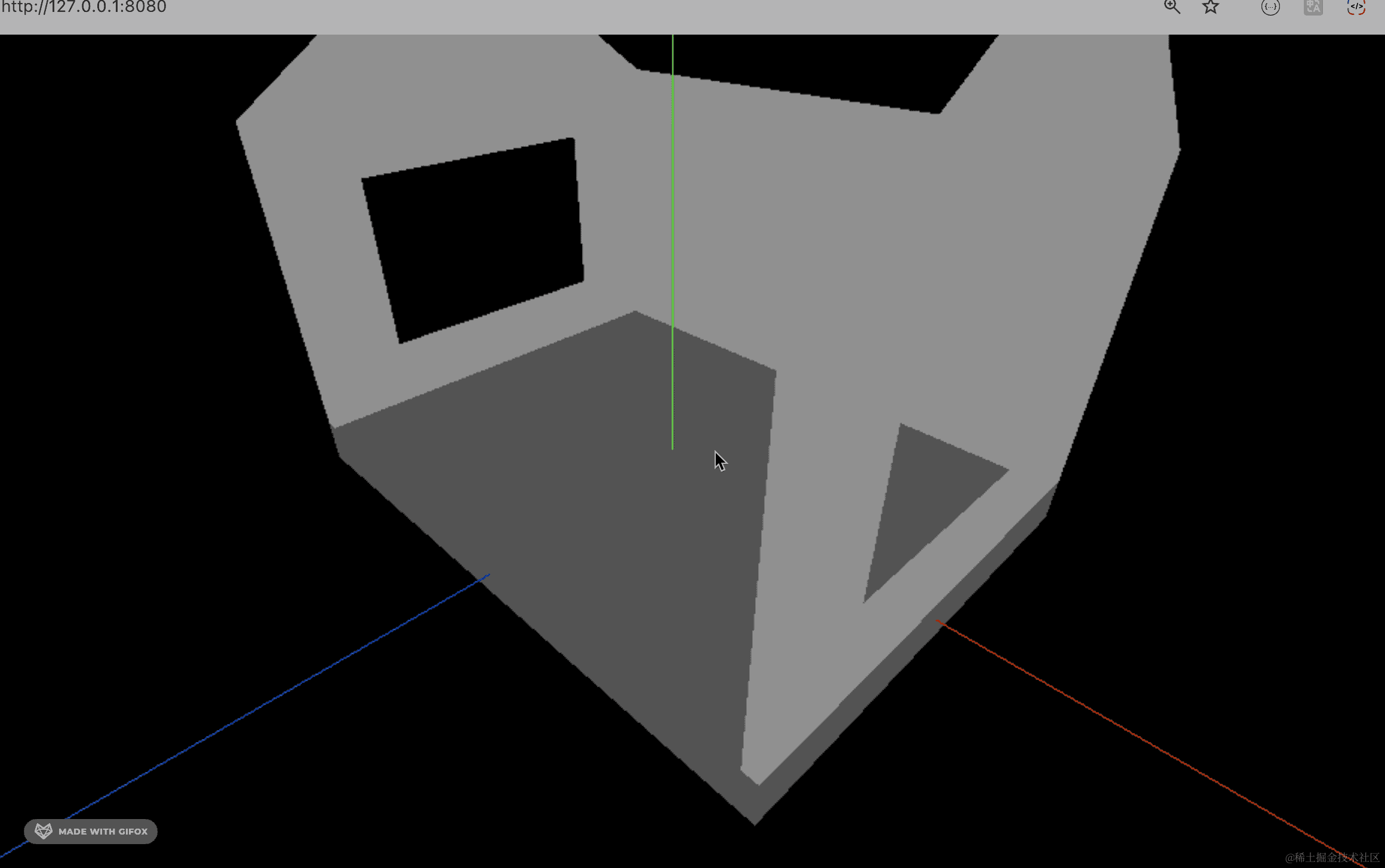

2025-03-23 16.13.48.gif

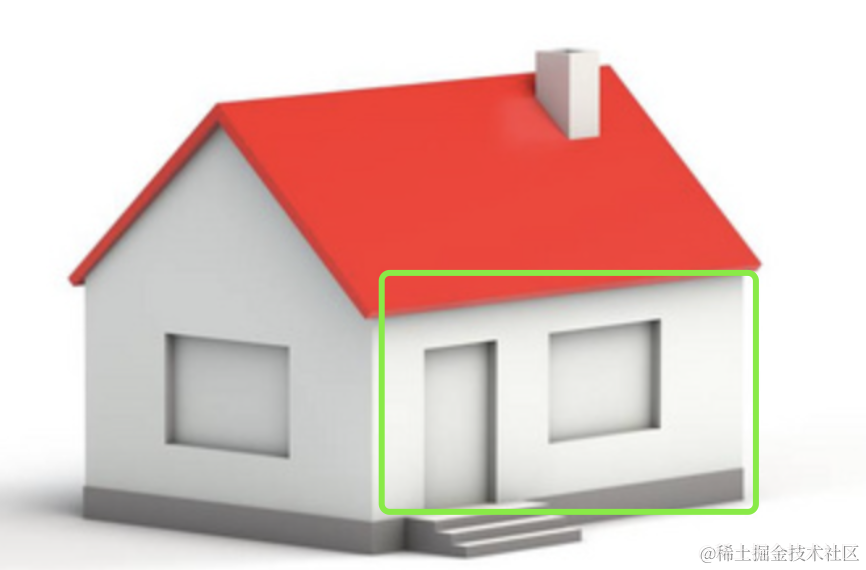

然后来画前面的墙：


这里也要用 Shape + ExtrudeGeometry，抠两个洞。

创建 front-wall.js

import * as THREE from 'three';

const shape = new THREE.Shape();
shape.moveTo(0, 0);
shape.lineTo(4000, 0);
shape.lineTo(4000, 2000);
shape.lineTo(0, 2000);

const geometry = new THREE.ExtrudeGeometry(shape, {
    depth: 100
});
const material = new THREE.MeshLambertMaterial({
    color: new THREE.Color('lightgrey')
});

const frontWall = new THREE.Mesh(geometry, material);

export default frontWall;

长 4000，高 2000，画出来 Shape 之后用 ExtrudeGeometry 拉伸 100 的厚度

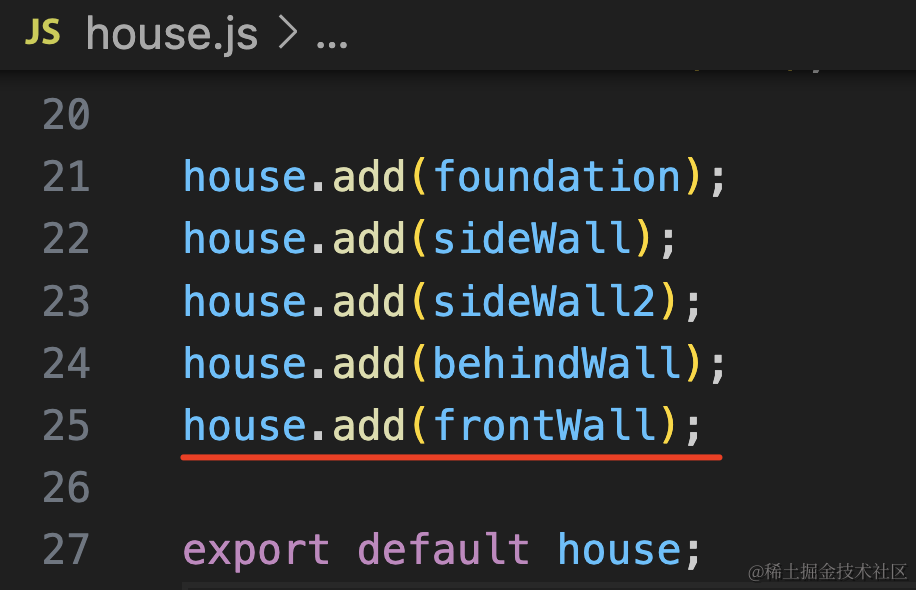

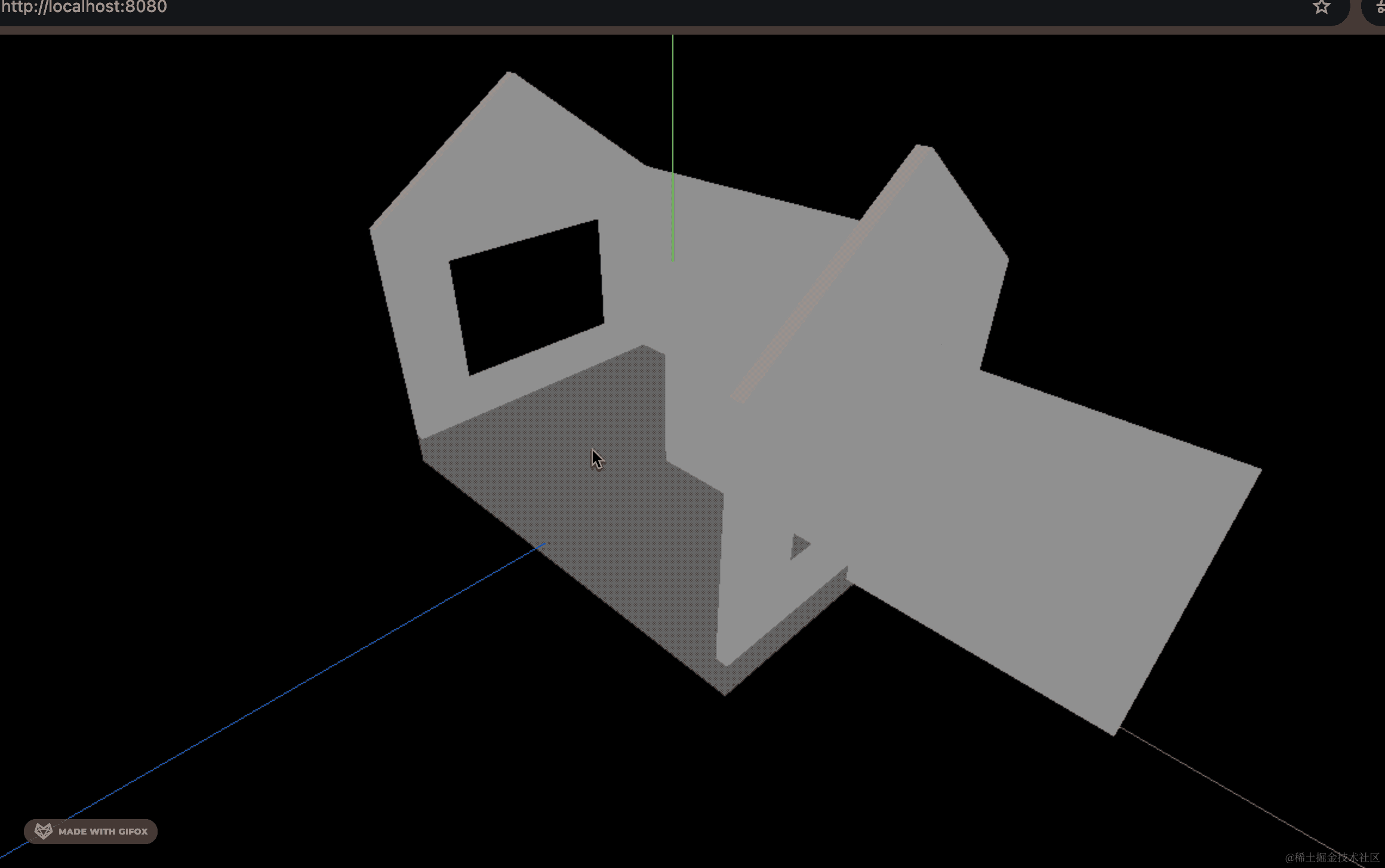

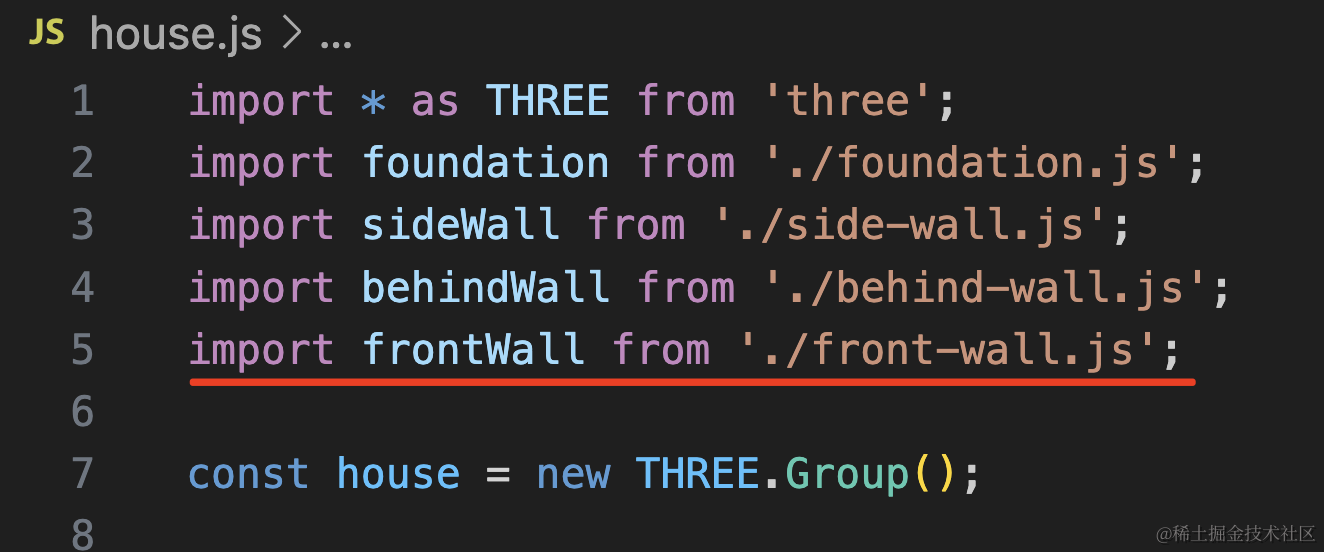

引入试一下：



2025-03-23 18.43.15.gif

大小正好。

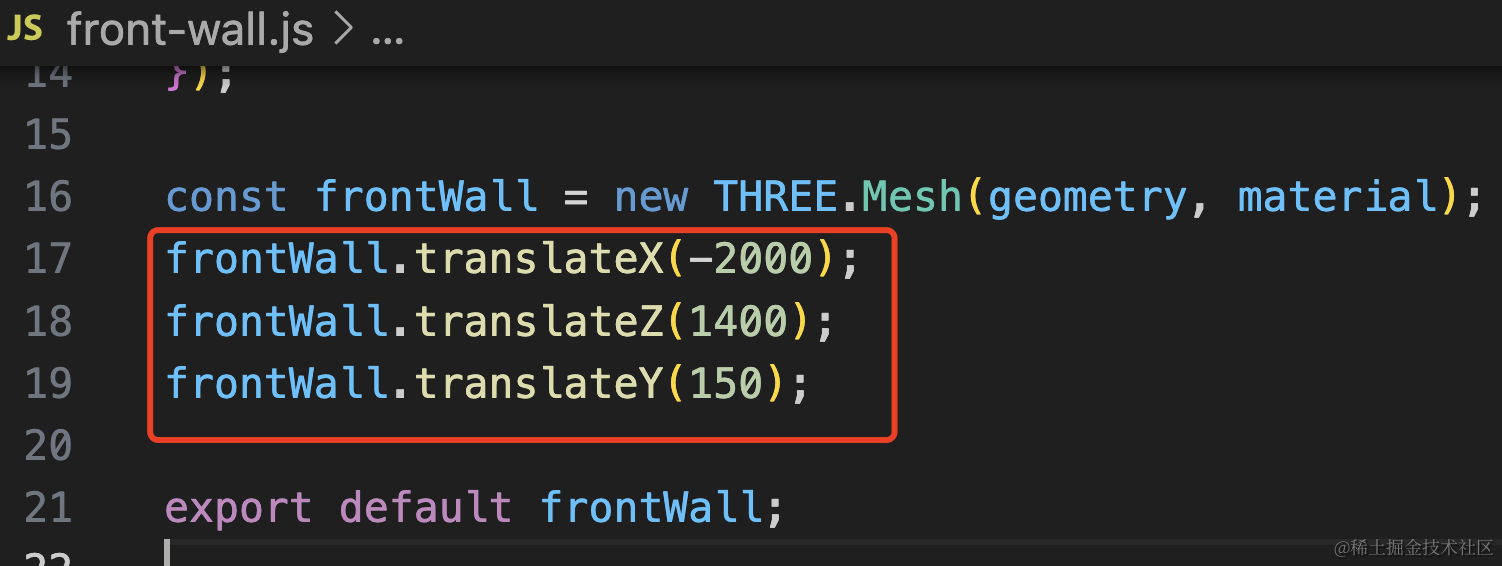

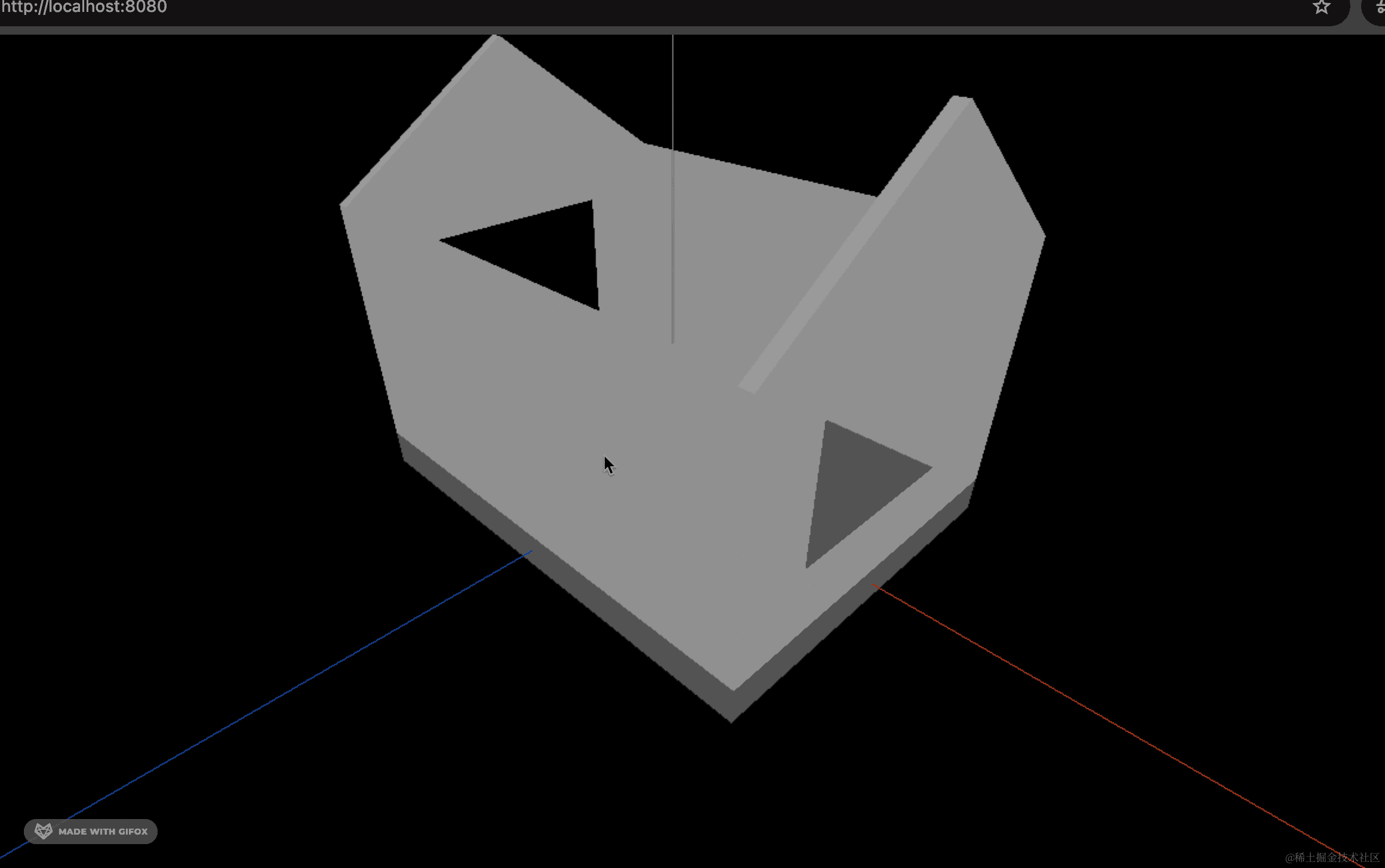

来调下位置：


frontWall.translateX(-2000);
frontWall.translateZ(1400);
frontWall.translateY(150);

2025-03-23 18.47.18.gif

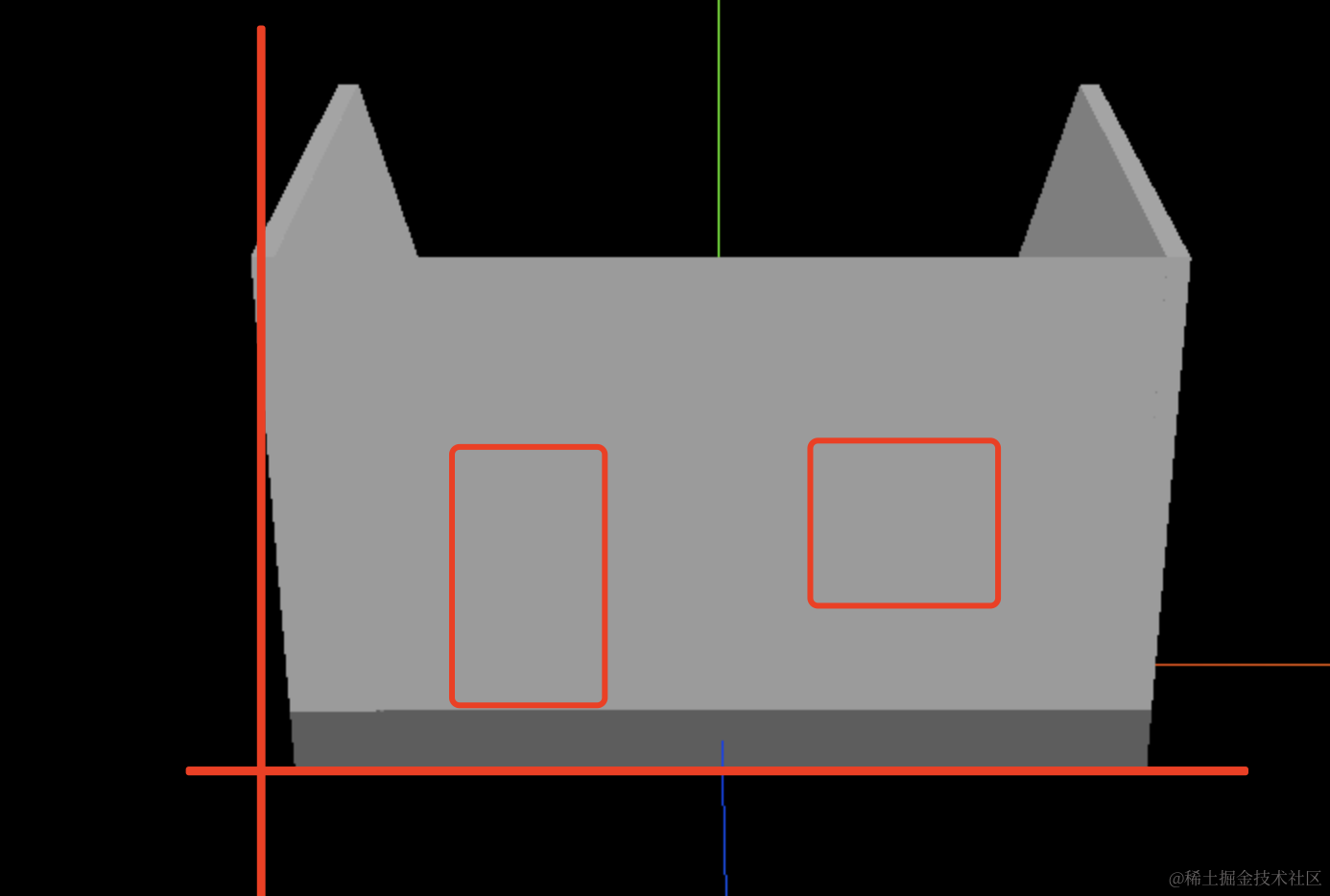

位置调好了，接下来抠出门窗的洞。


一共是长 4000，高 2000

大概算一下门窗的位置。

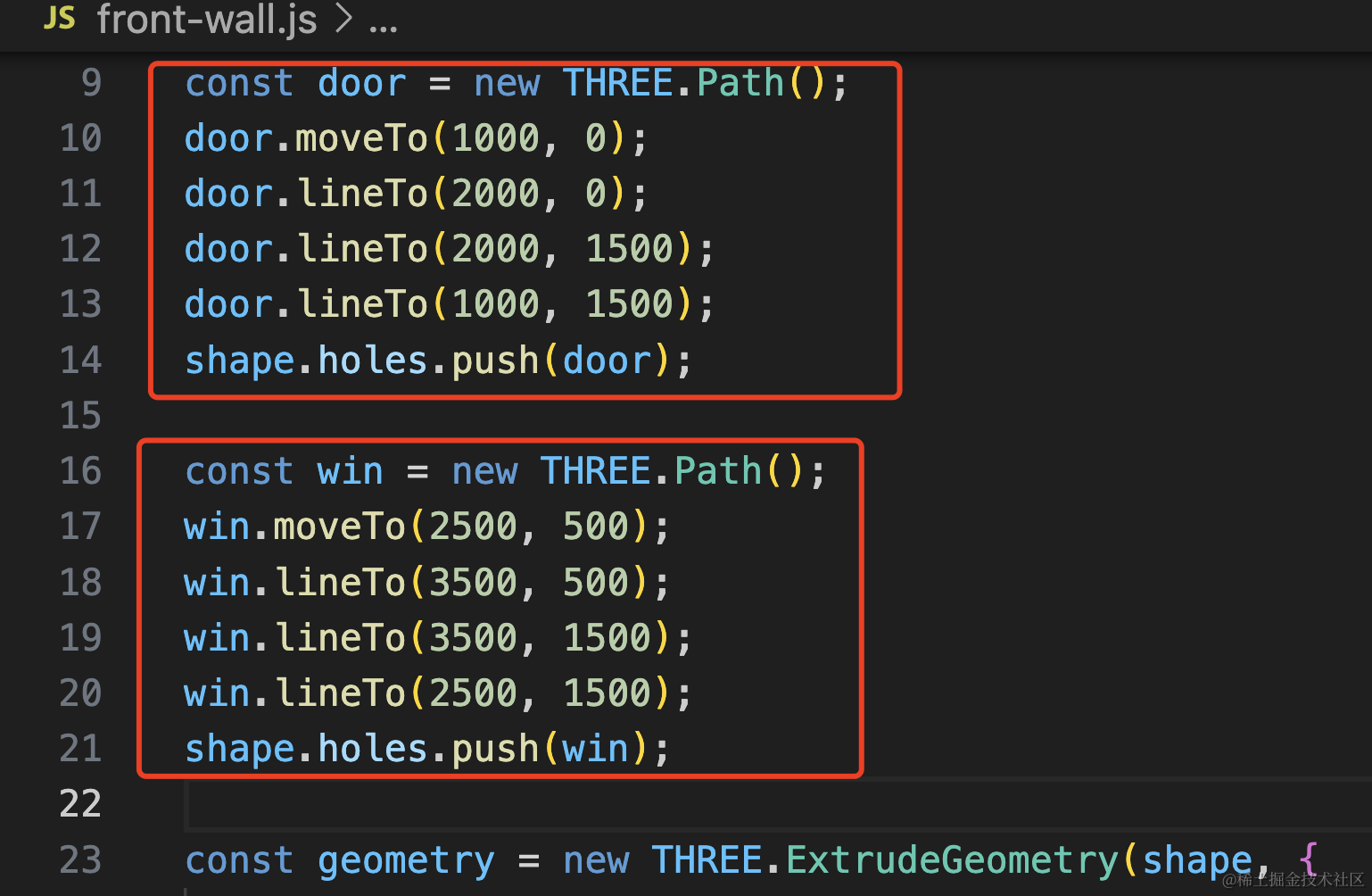

来抠洞：


const door = new THREE.Path();
door.moveTo(1000, 0);
door.lineTo(2000, 0);
door.lineTo(2000, 1500);
door.lineTo(1000, 1500);
shape.holes.push(door);

const win = new THREE.Path();
win.moveTo(2500, 500);
win.lineTo(3500, 500);
win.lineTo(3500, 1500);
win.lineTo(2500, 1500);
shape.holes.push(win);

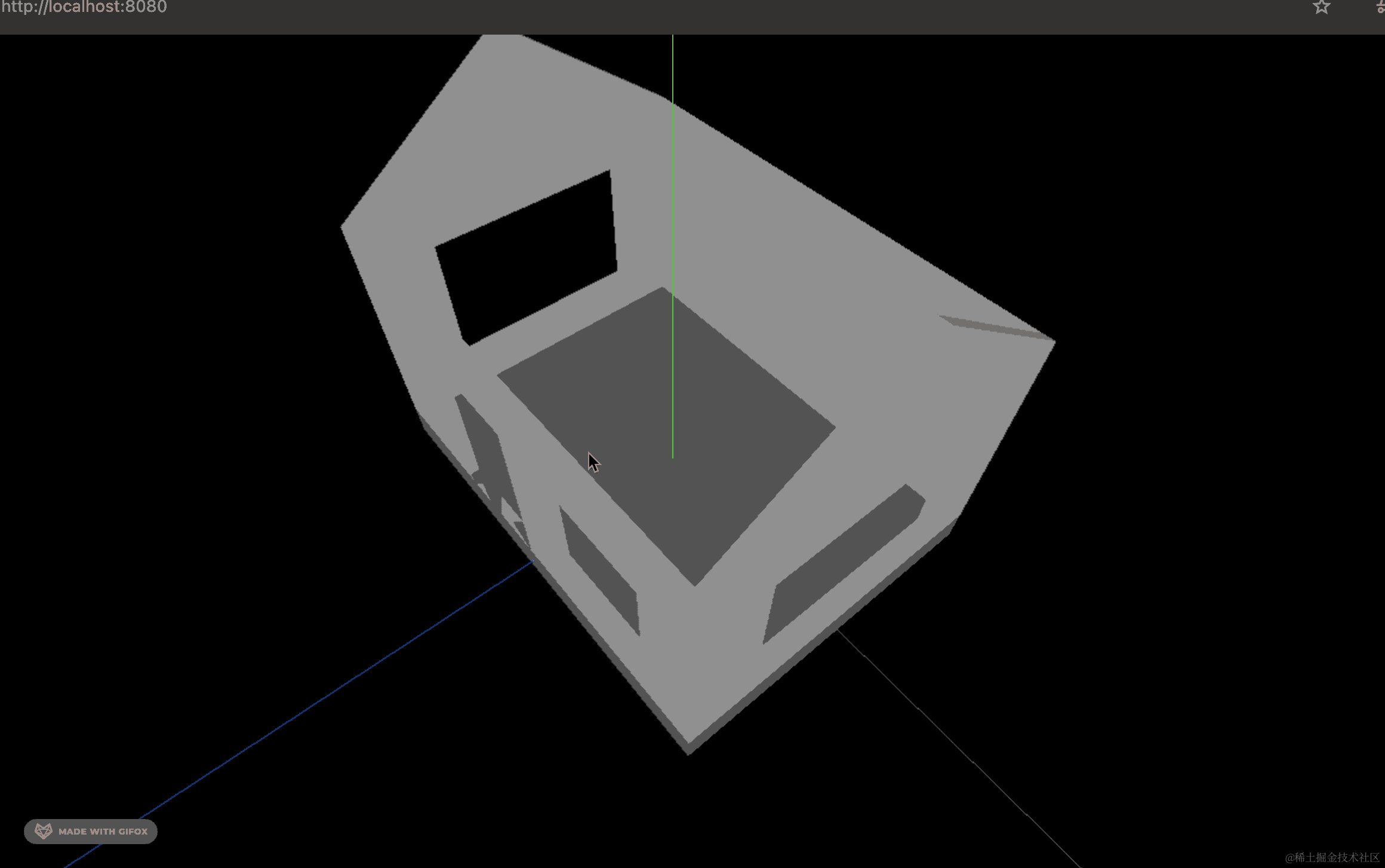

2025-03-23 18.55.03.gif

位置差不多。

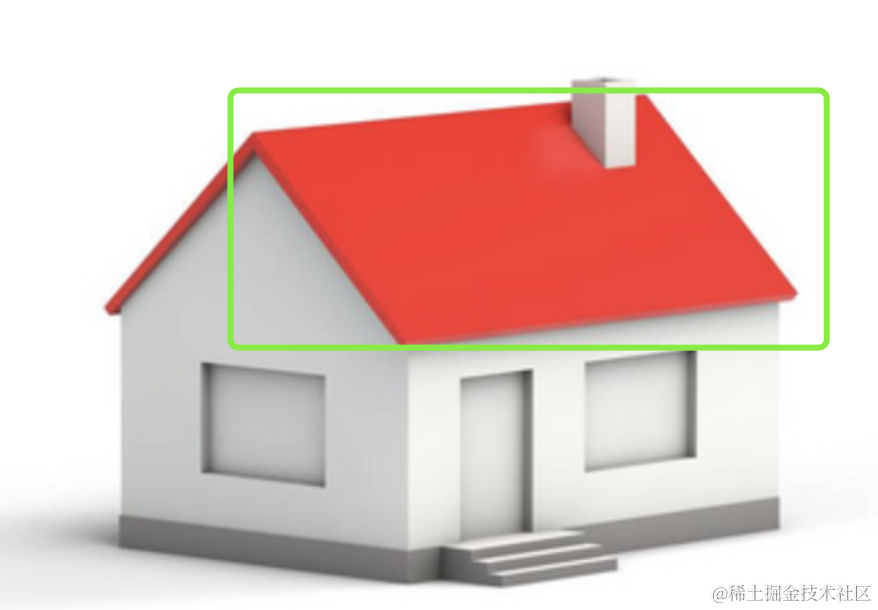

接下来画两个屋顶，其实画一个，然后另一个旋转 180 度就好了。


屋顶可以先用 Shape 画个平行四边形，然后用 ExtrudeGeometry 拉伸。

其实用 BoxGeometry 也可以，有重合也没啥问题。

创建 roof.js

import * as THREE from 'three';
import { GUI } from 'three/addons/libs/lil-gui.module.min.js';

const geometry = new THREE.BoxGeometry(4200, 2000, 100);
const material = new THREE.MeshLambertMaterial({
    color: new THREE.Color('red')
});

const roof = new THREE.Mesh(geometry, material);

const obj = {
    rotateX: 0,
    width: 2000
}
const gui = new GUI();
gui.add(roof.position, 'y').min(-10000).max(10000).step(100);
gui.add(roof.position, 'z').min(-10000).max(10000).step(100);
gui.addColor(roof.material, 'color');
gui.add(obj, 'rotateX').min(0).max(180).step(0.1).onChange(value => {
    roof.rotation.x = value / 180 * Math.PI;
});
gui.add(obj, 'width').min(1000).max(5000).step(100).onChange(value => {
    roof.geometry = new THREE.BoxGeometry(4200, value, 100);
});


export default roof;

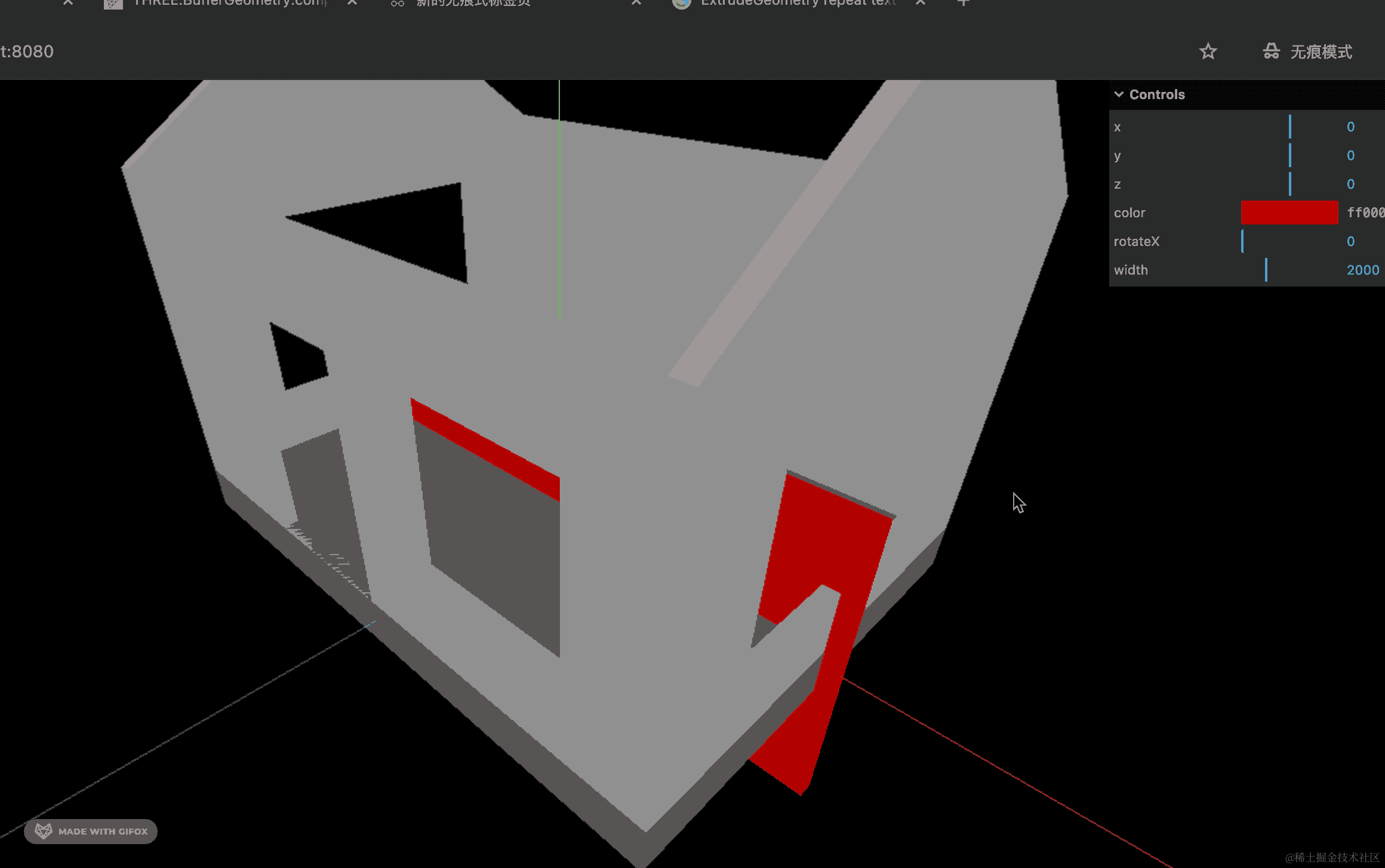

因为屋顶的位置、宽度、旋转角度比较难算出来，我们就不自己算了，直接用 GUI 来可视化调试。

角度要转换为弧度才可以，也就是 / 180 * Math.PI


2025-03-23 21.39.17.gif

这样调一个合适的值就可以了。

之前设置墙壁位置的时候，也可以用 dat.gui 来可视化调试。

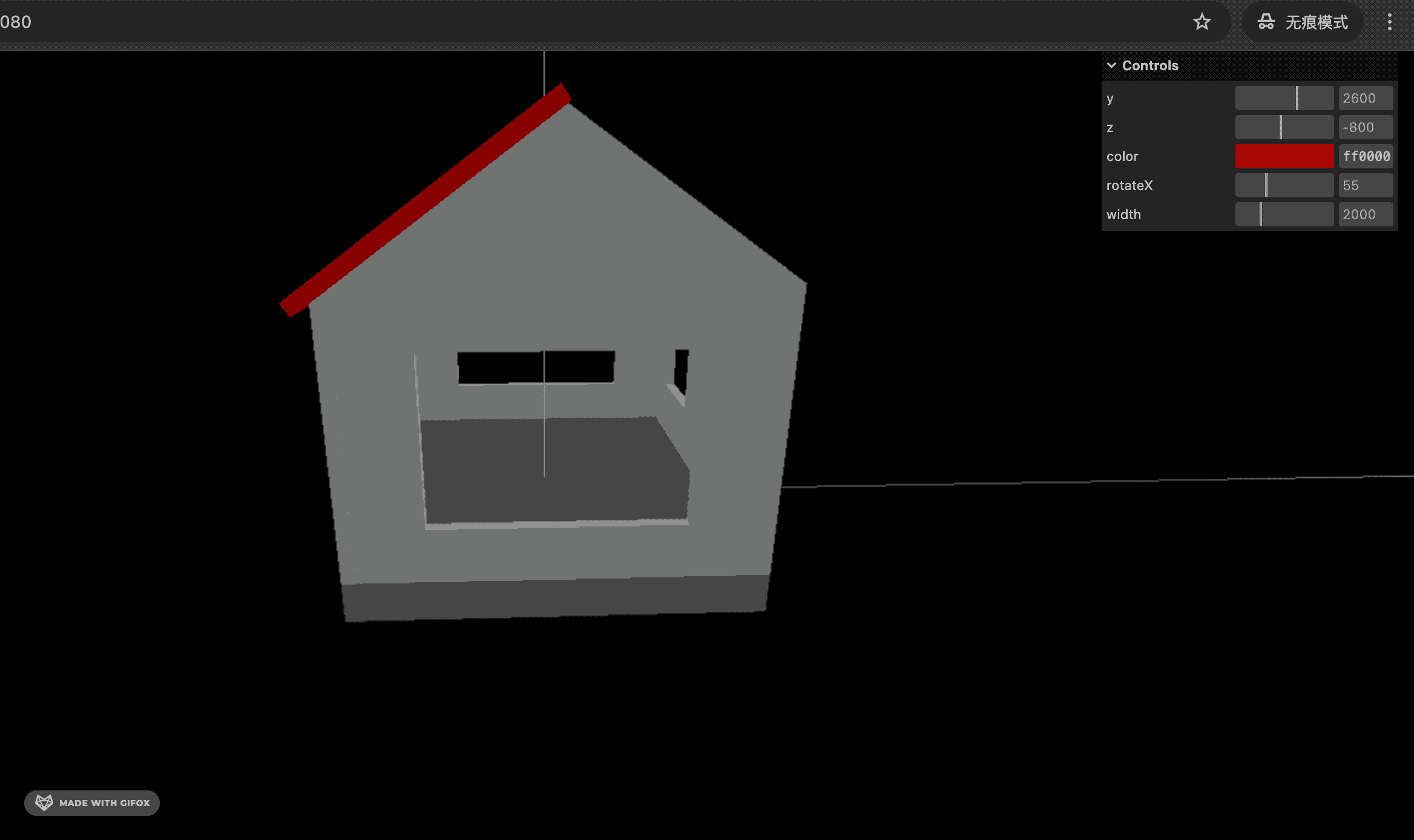

差不多调到这样：

2025-03-23 21.54.40.gif

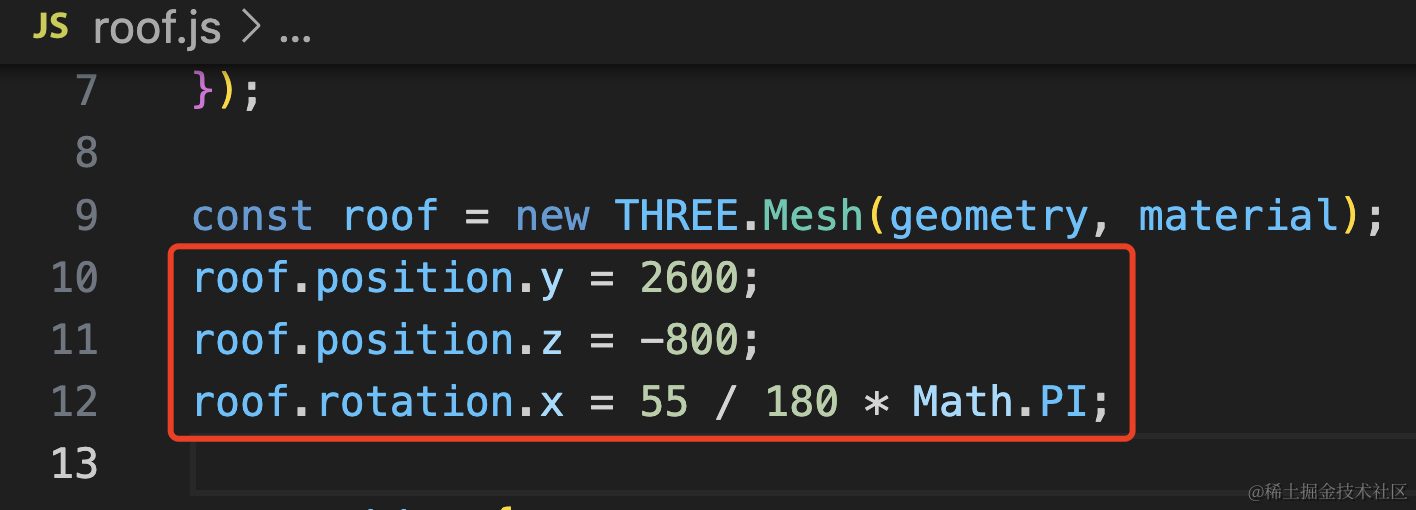

然后把数值更新到代码里。


roof.position.y = 2600;
roof.position.z = -800;
roof.rotation.x = 55 / 180 * Math.PI;

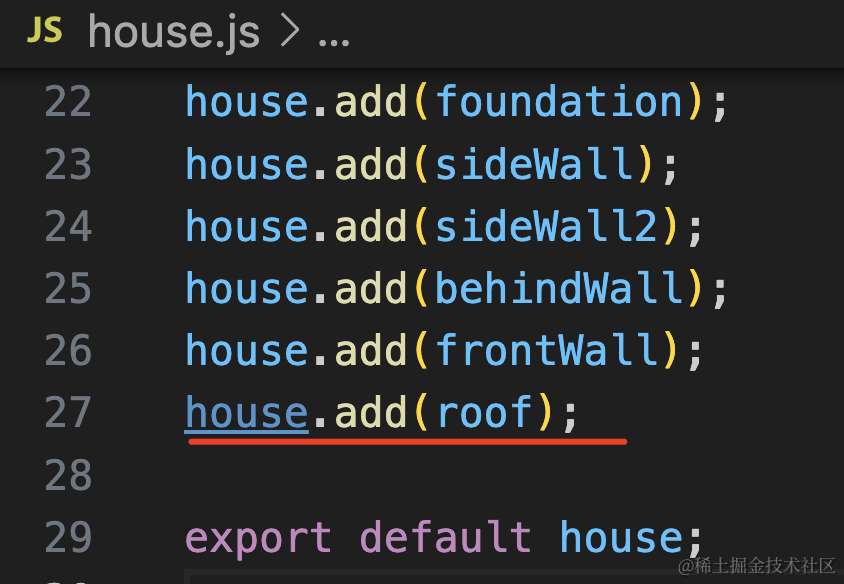

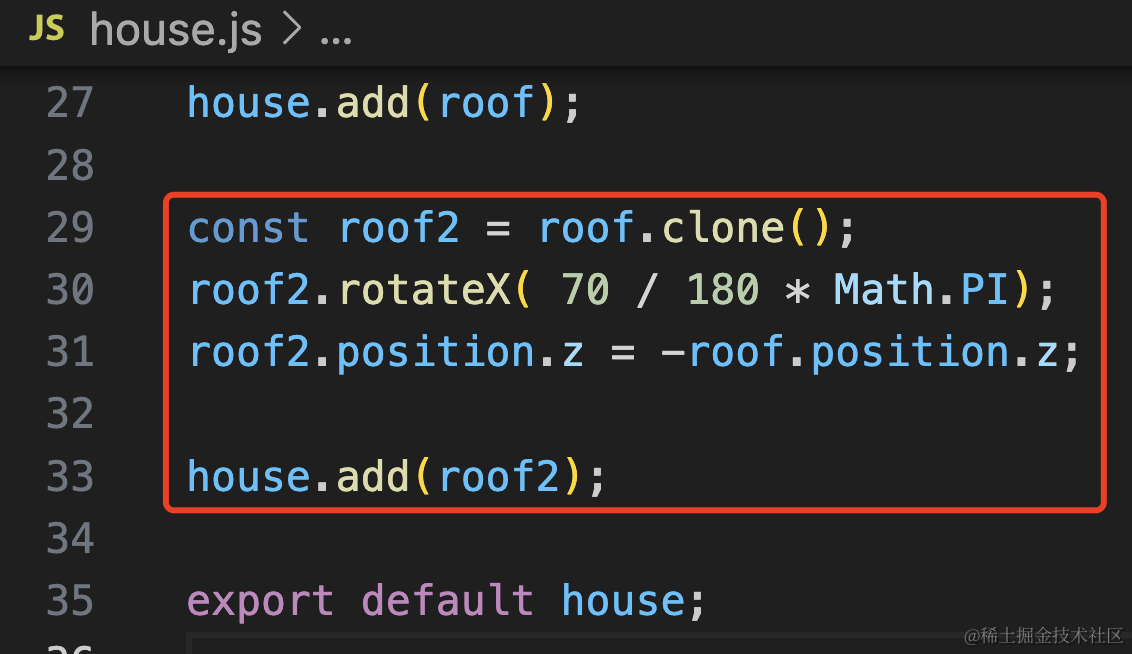

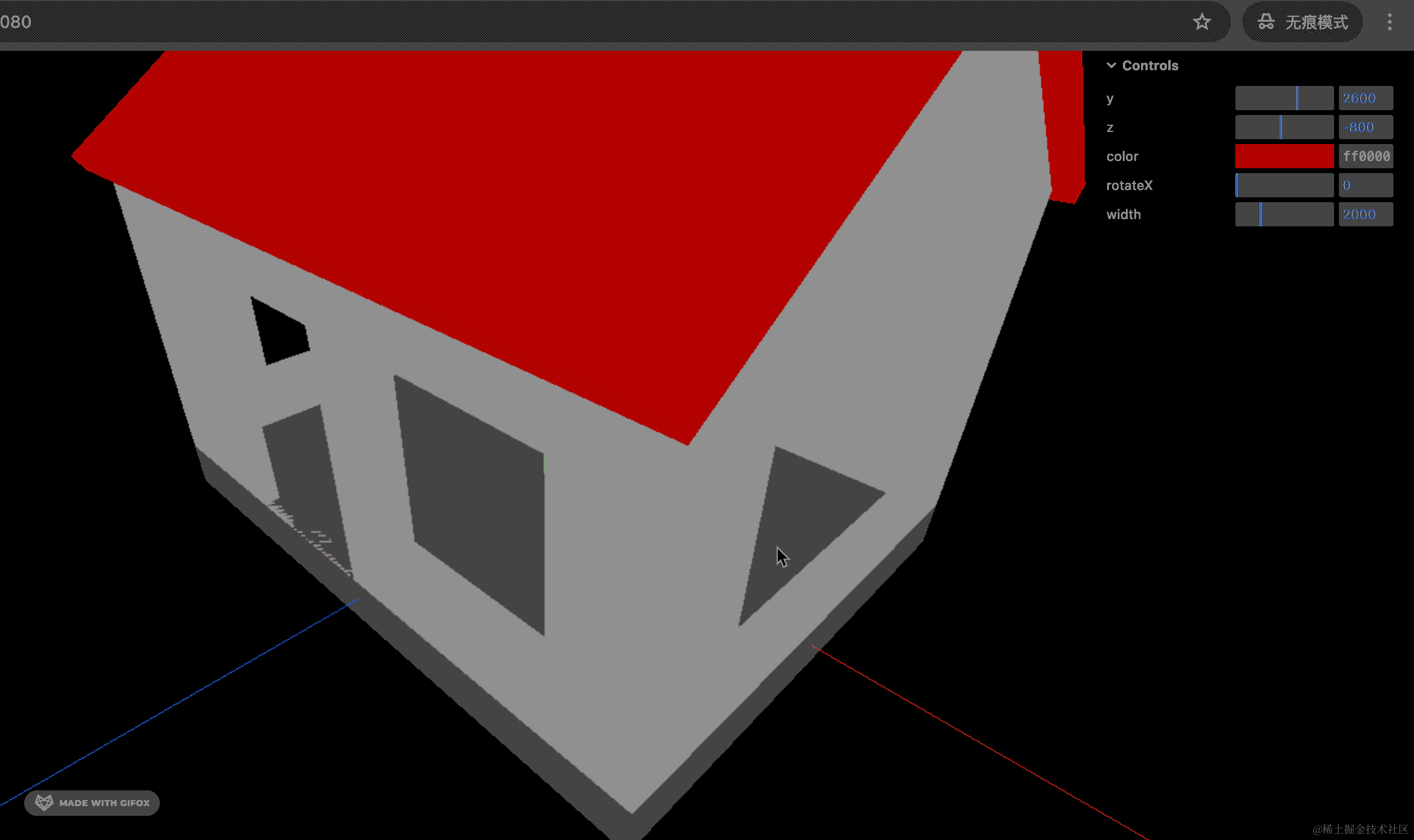

然后 clone 一个屋顶，z 值设置为相反，再调下角度就可以了。


const roof2 = roof.clone();
roof2.rotateX( 70 / 180 * Math.PI);
roof2.position.z = -roof.position.z;

house.add(roof2);

2025-03-23 22.10.34.gif

这样屋顶就做好了。

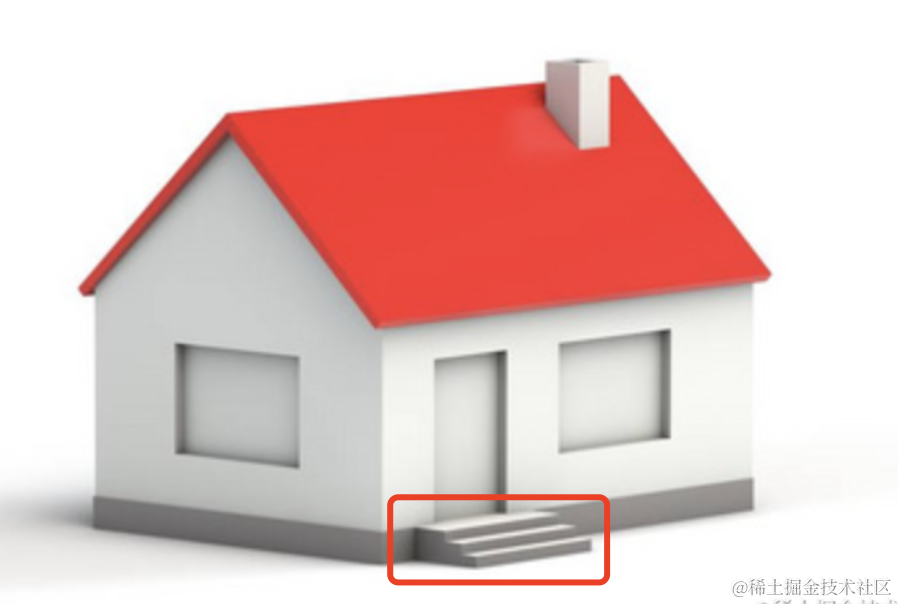

最后，还有一个台阶：


这个也是用 Shape + ExtrudeGeometry 来做。

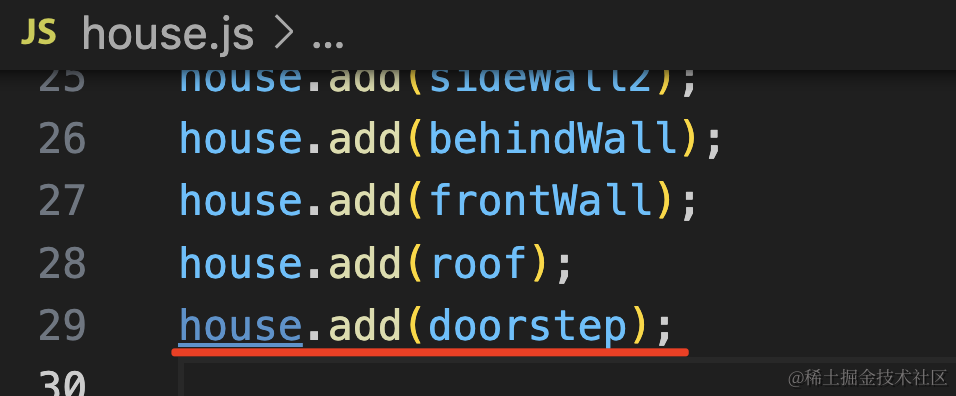

创建 doorstep.js

import * as THREE from 'three';

const shape = new THREE.Shape();
shape.moveTo(0, 0);
shape.lineTo(200, 0);
shape.lineTo(200, -100);
shape.lineTo(400, -100);
shape.lineTo(400, -200);
shape.lineTo(600, -200);
shape.lineTo(600, -300);
shape.lineTo(0, -300);

const geometry = new THREE.ExtrudeGeometry(shape, {
    depth: 1000
});
const material = new THREE.MeshLambertMaterial({
    color: new THREE.Color('grey')
});

const doorstep = new THREE.Mesh(geometry, material);
doorstep.rotateY(-Math.PI / 2);
doorstep.position.z = 1500;
doorstep.position.y = 150;

export default doorstep;

按照每一级台阶高度是 100，宽度是 200 来画就行。

最后调整下位置和旋转角度。

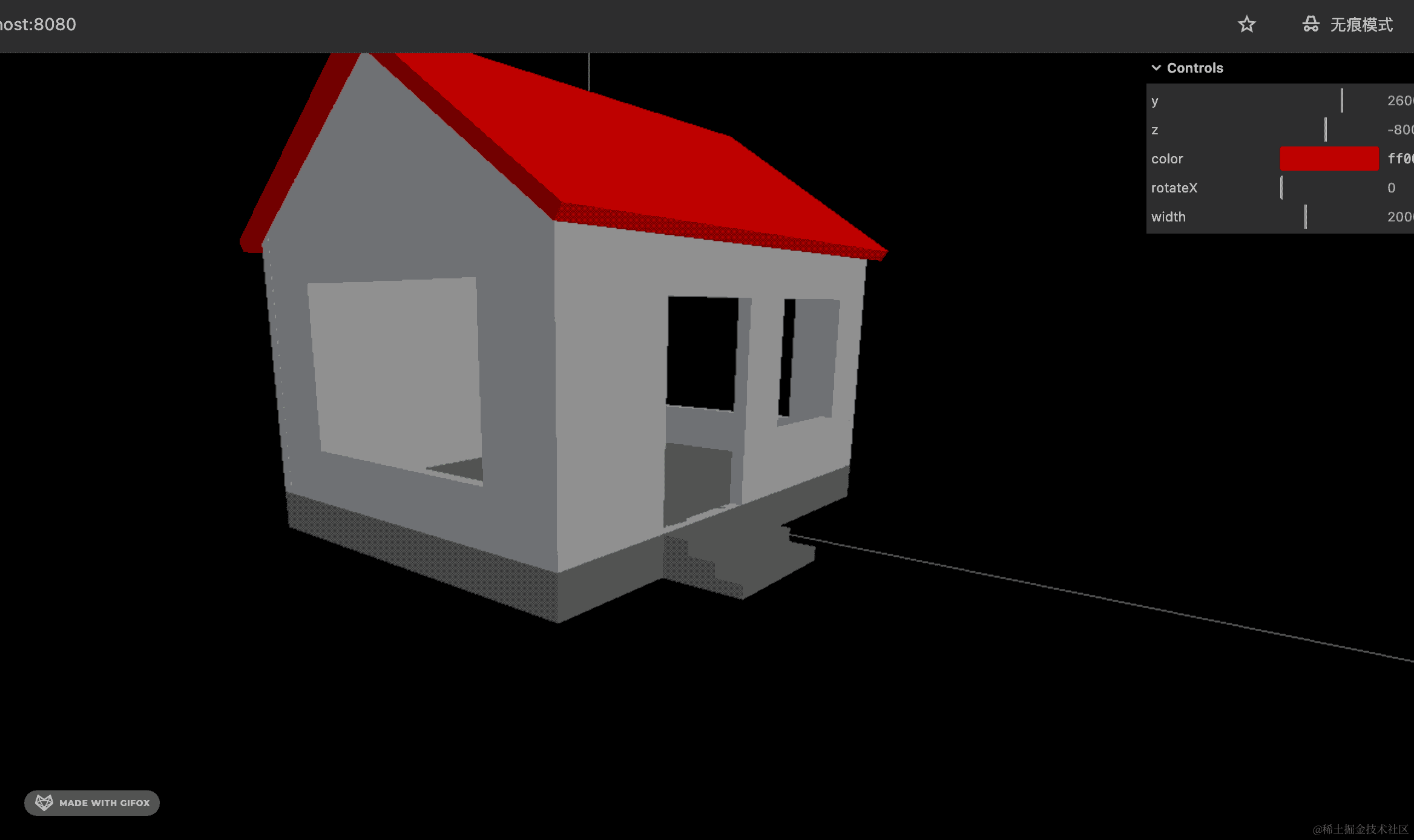

看下效果：


2025-03-23 22.28.34.gif

这样，台阶就做好了。

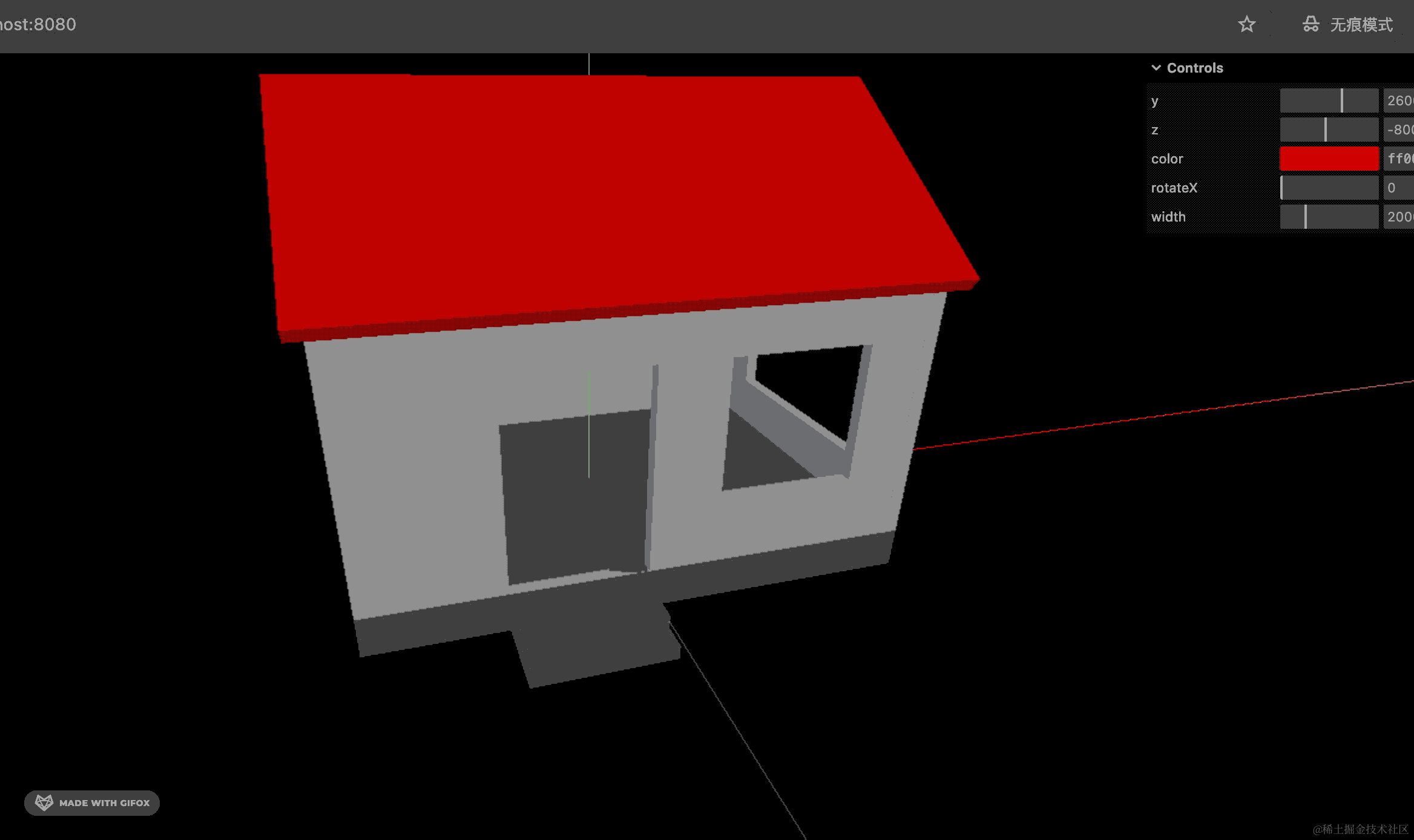

你可能发现门的地面位置一直在闪烁：

2025-03-23 22.29.50.gif

这是因为地基和墙面重合了，渲染器不知道哪个在上，哪个在下，所以就闪烁了。

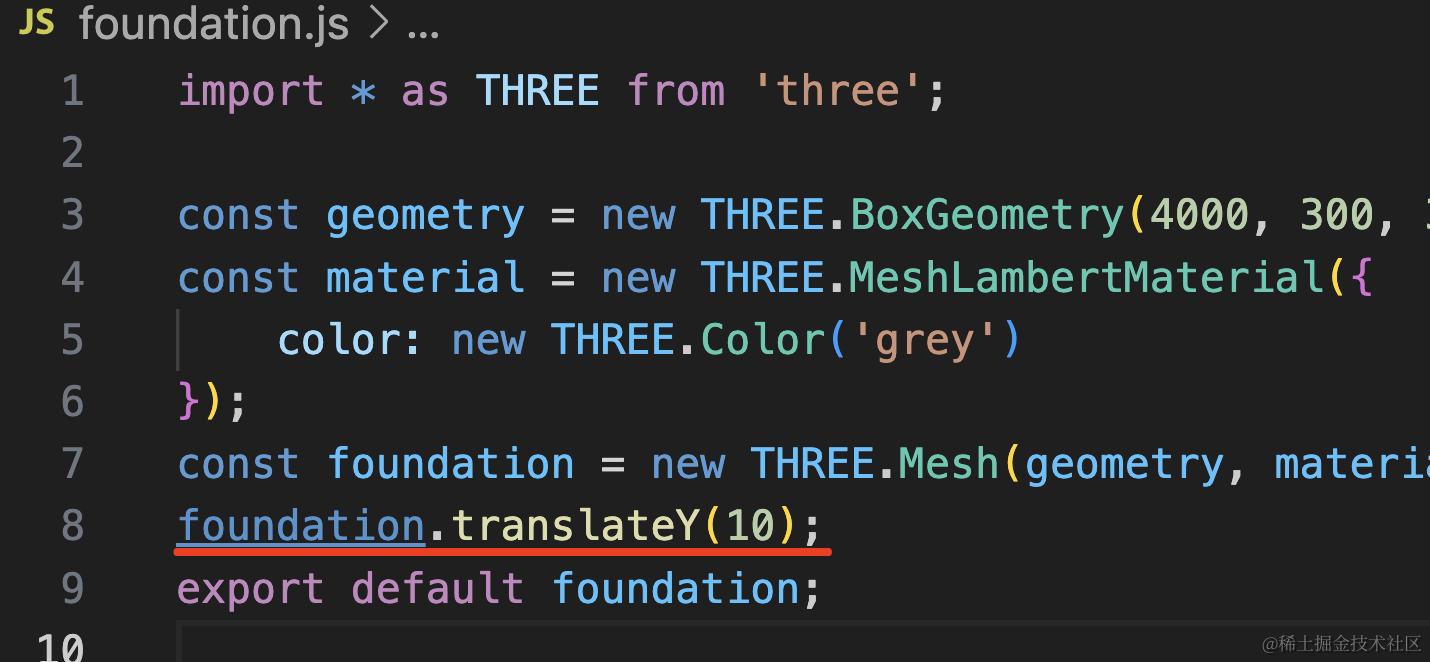

这种让地基稍微往上移动一点，错开就好了。


foundation.translateY(10);

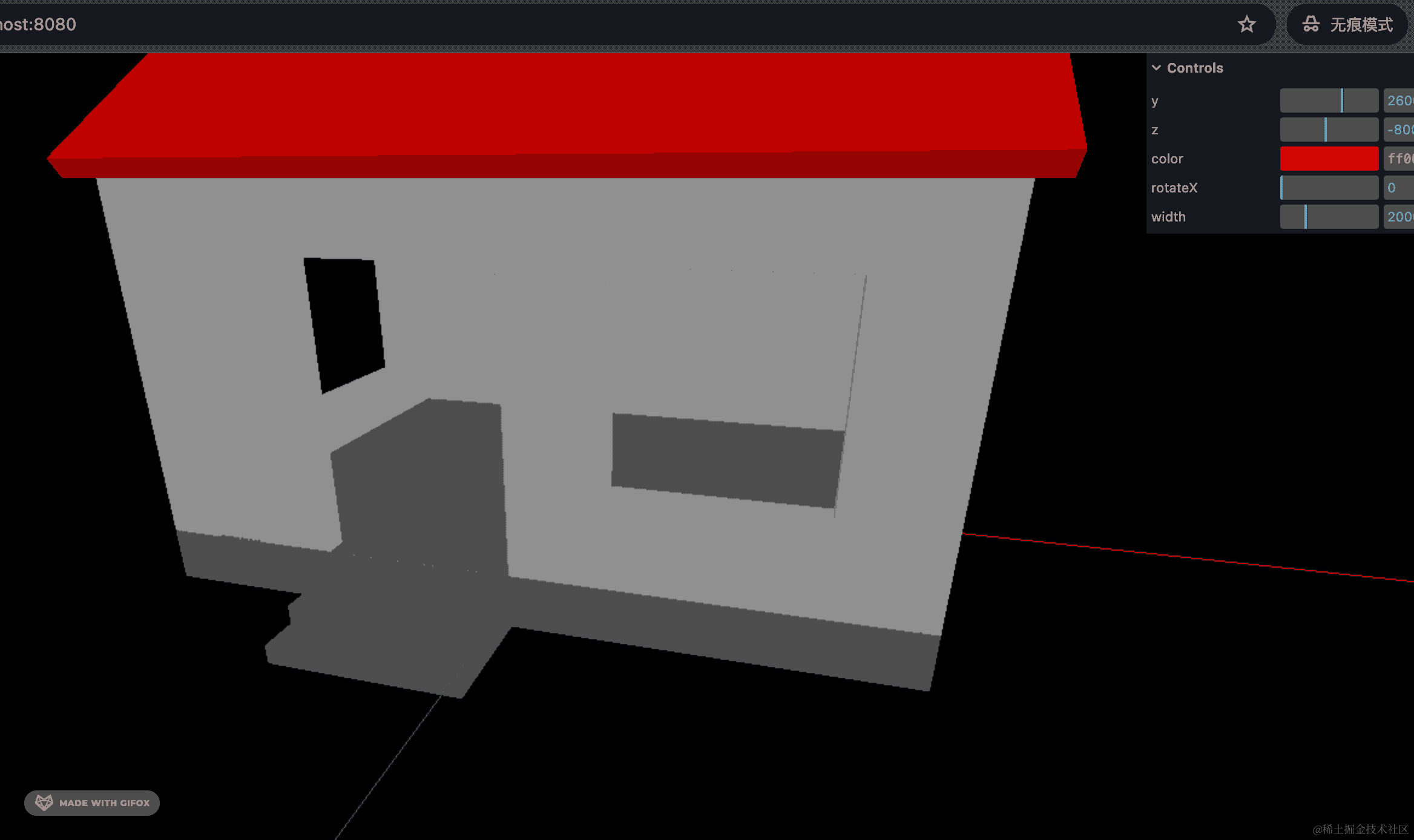

2025-03-23 22.32.37.gif

这样就不会闪烁了。

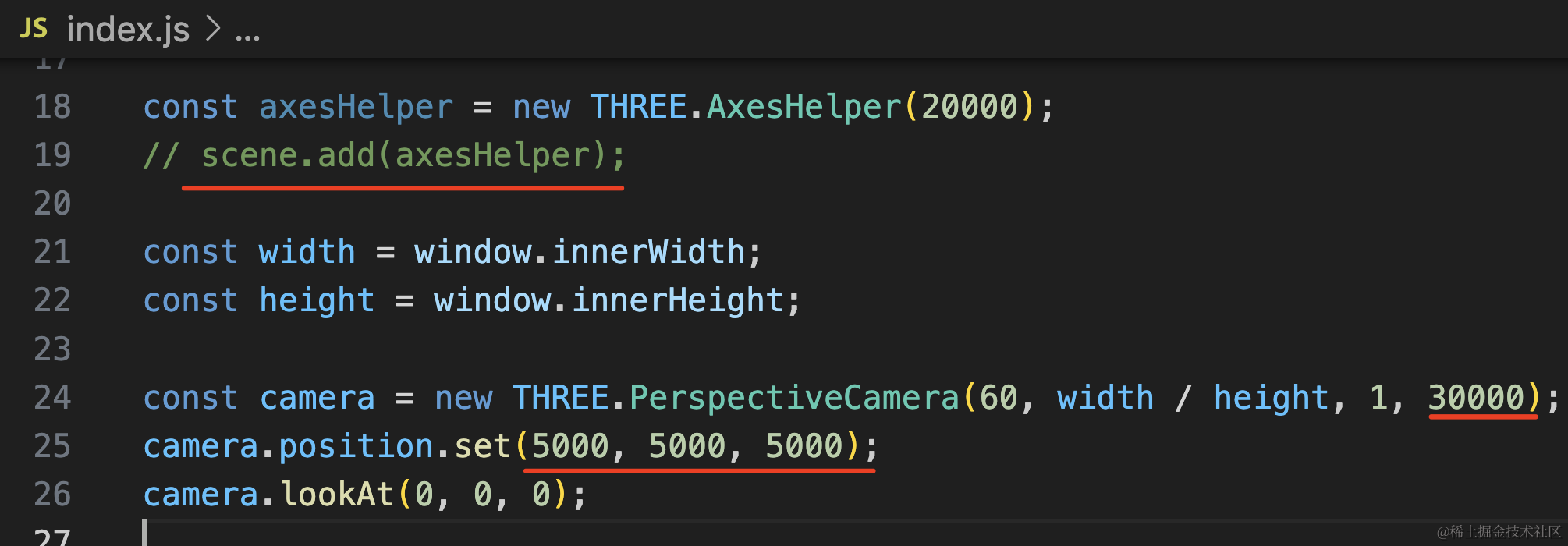

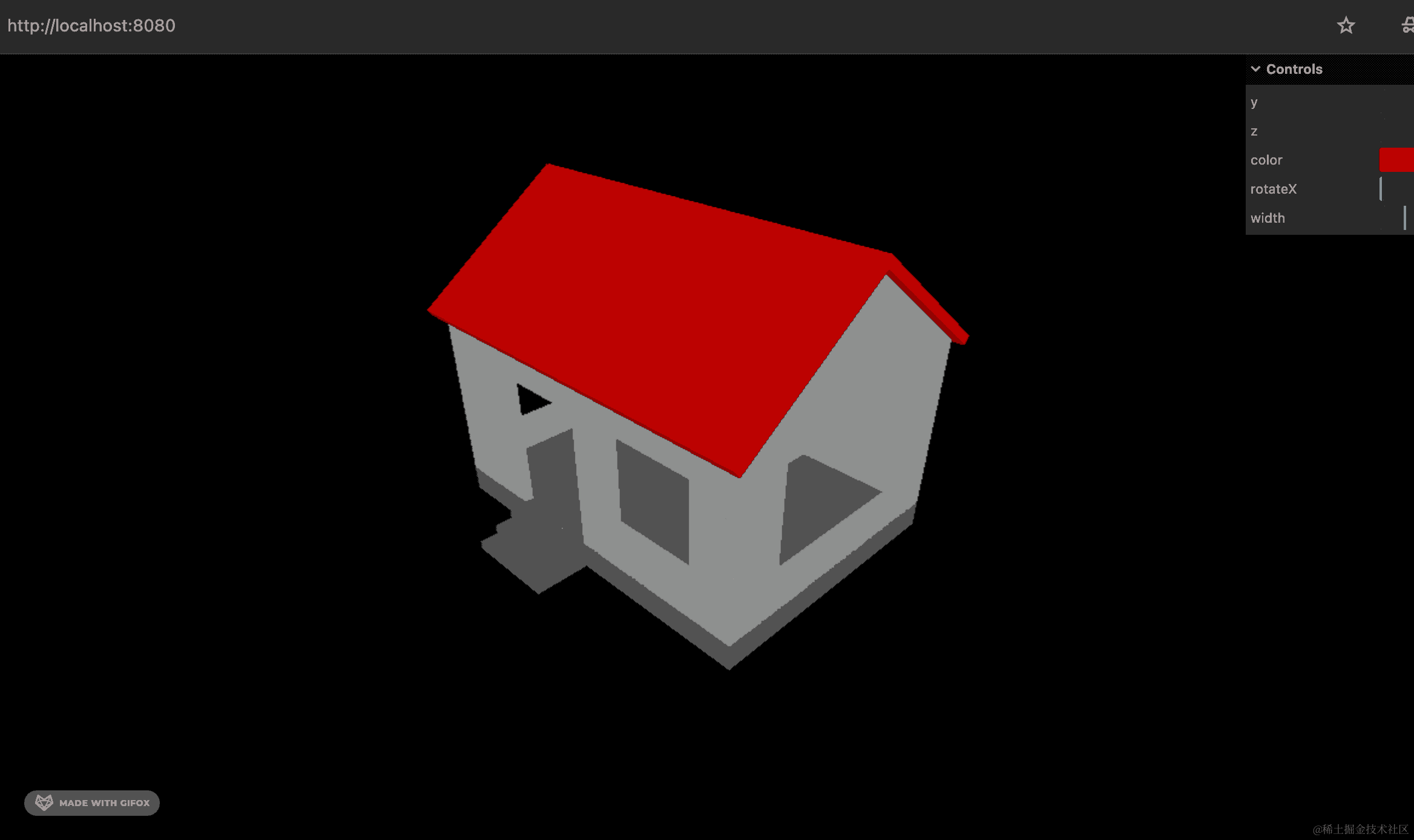

最后，我们把 AxesHelper 去掉，调解下相机位置：


然后把视椎体的远裁截面设置的大一点，不然经常被截掉一部分。

2025-03-23 22.40.37.gif

这样，我们房子的雏形就完成了。

案例代码上传了小册仓库。

总结

这节我们用前面学的生成几何体的 API 画了一个房子。

主要是用 Shape 画出形状，然后用 ExtrudeGeometry 来拉伸成几何体。通过 shape.holes 来挖洞。

位置的调节、旋转角度的调节是比较麻烦的，我们可以计算，也可以用 dat.gui 来可视化调试，两者结合。

当然，现在的房子还是比较简陋的，下节我们继续完善。
