91. 实战：Three.js Editor（八）

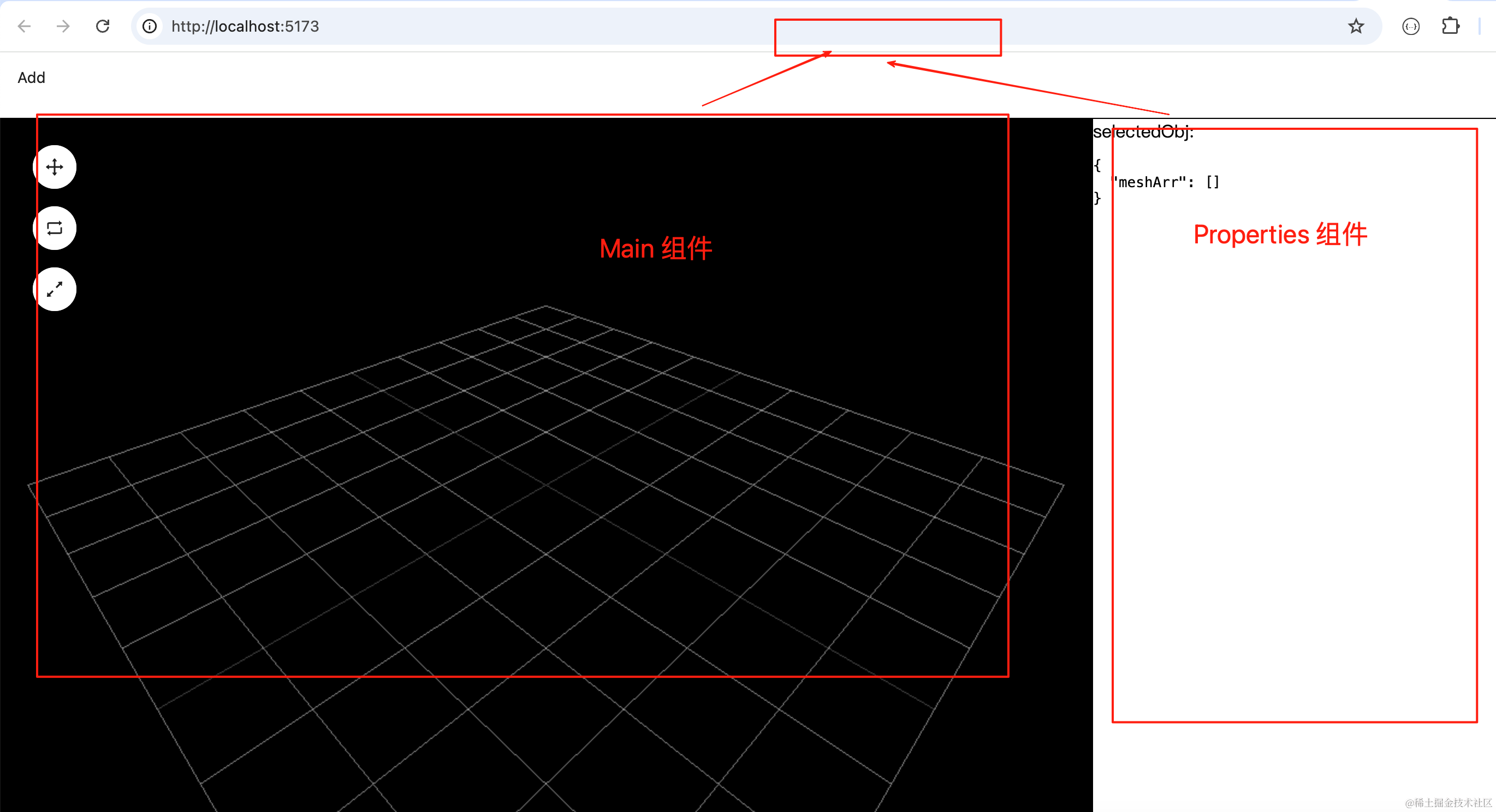

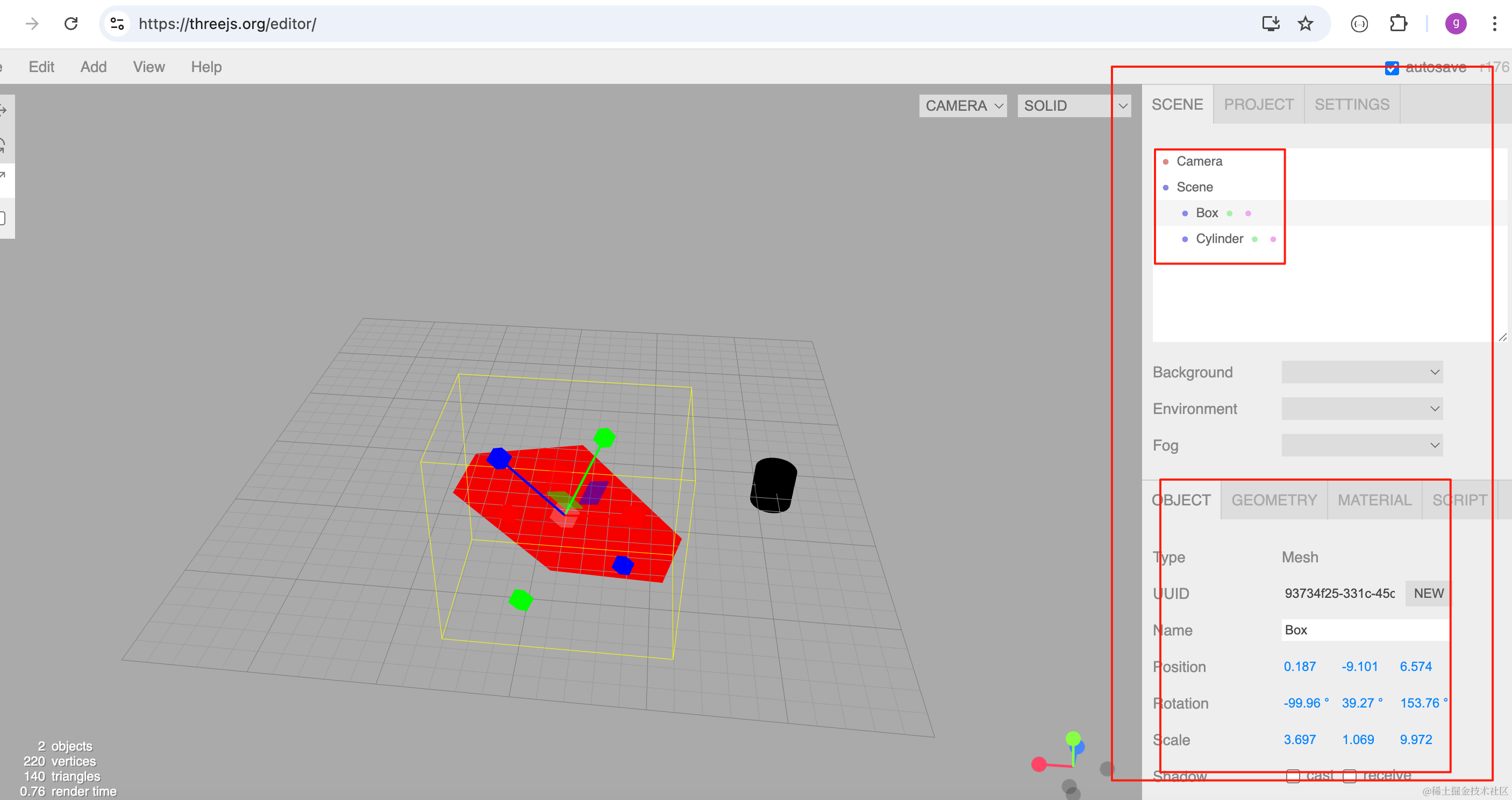

左边的编辑器告一段落，这节我们来做右边的部分：

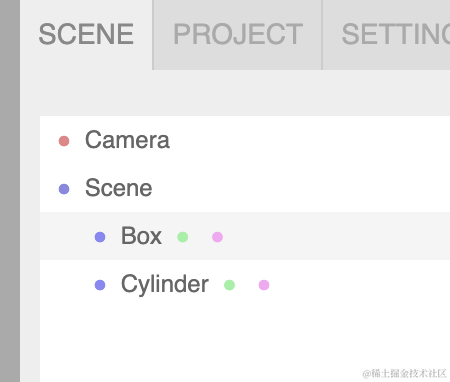

右边上面是场景的对象树的展示，下面是属性的编辑。

我们先写上面部分：

如何拿到这样的场景中所有的对象呢？

用 scene.traverse 就可以

但 threejs 的场景是在 Main 组件里，我们要把它传到 Properties 组件里，明显需要通过 store。

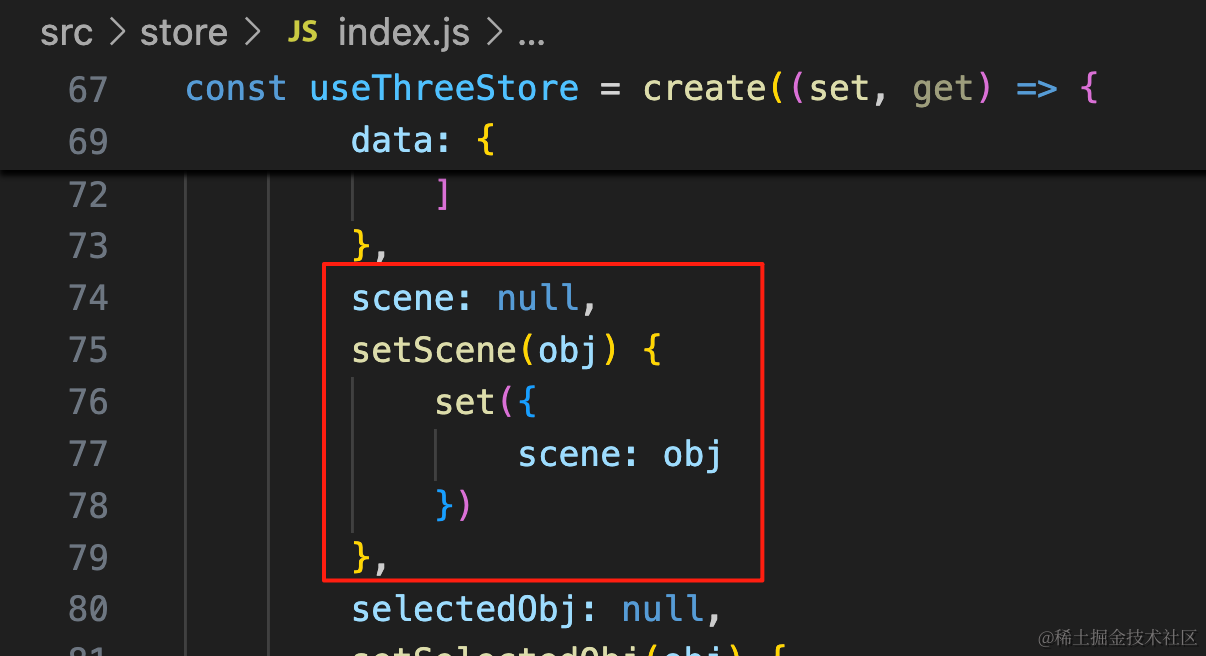

我们在 store 里加个属性方法：

scene: null,
setScene(obj) {
    set({
        scene: obj
    })
},

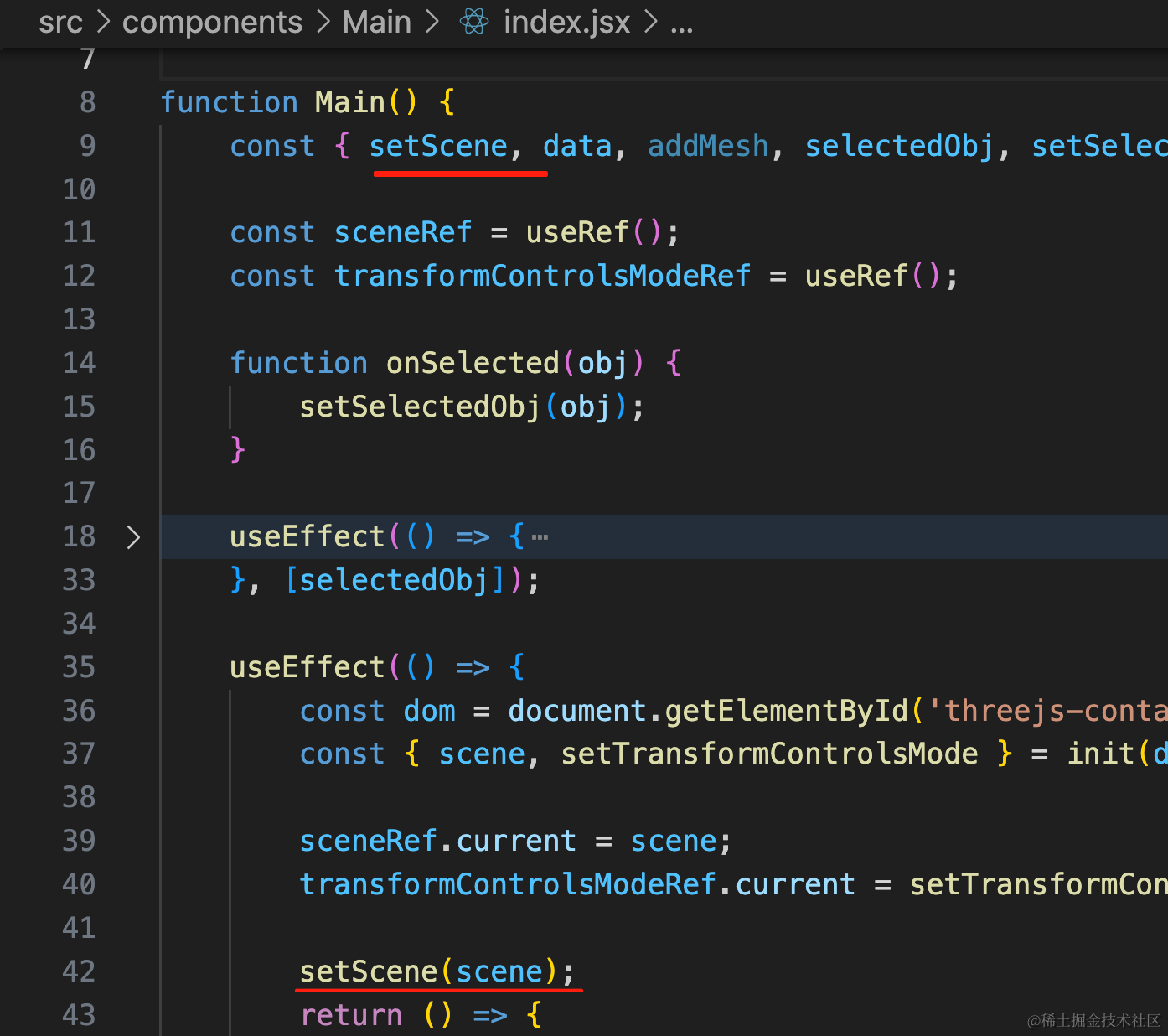

然后在 Main 组件里用 setScene 把 scene 放入 store

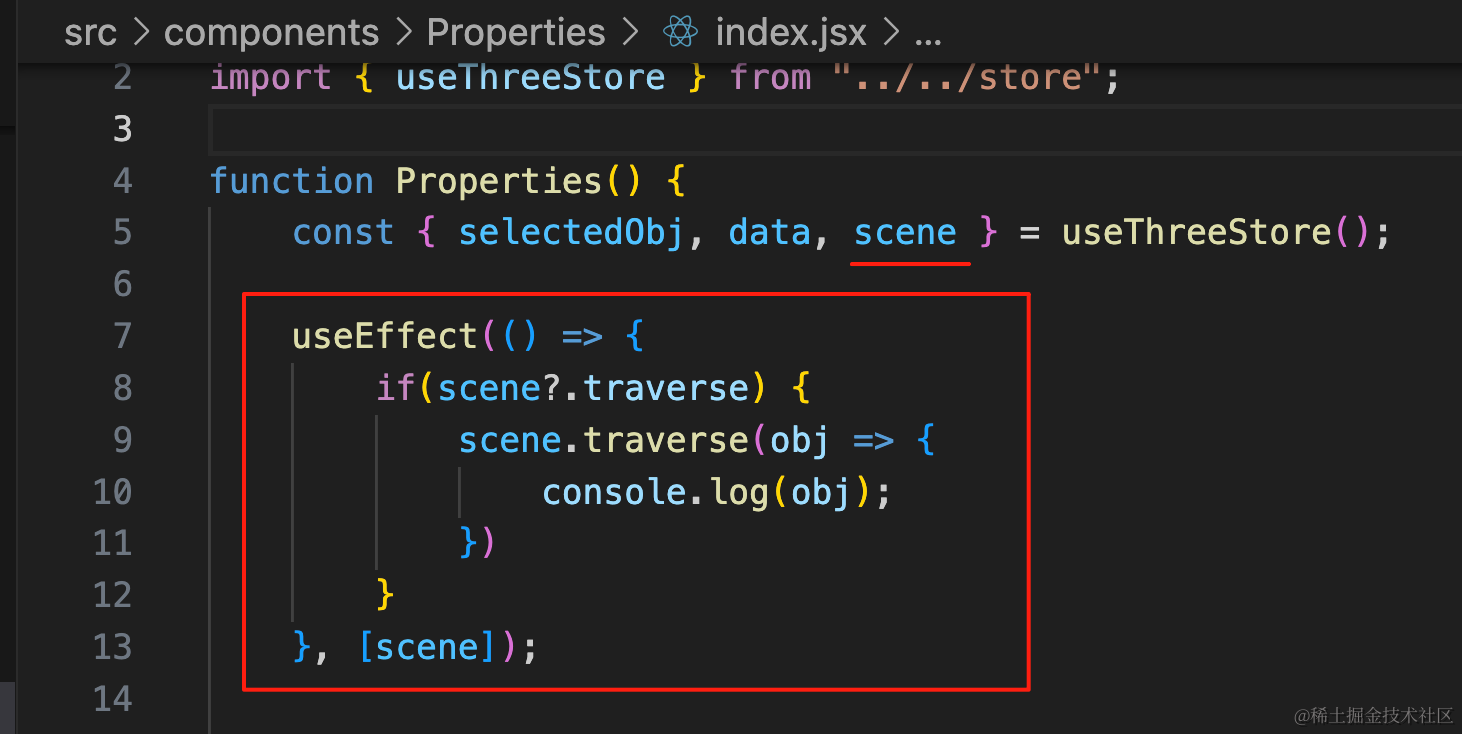

接着在 Properties 组件里取出来：

const { selectedObj, data, scene } = useThreeStore();

useEffect(() => {
    if(scene?.traverse) {
        scene.traverse(obj => {
            console.log(obj);
        })
    }
}, [scene]);

拿到 store 里的 scene，遍历打印所有的对象

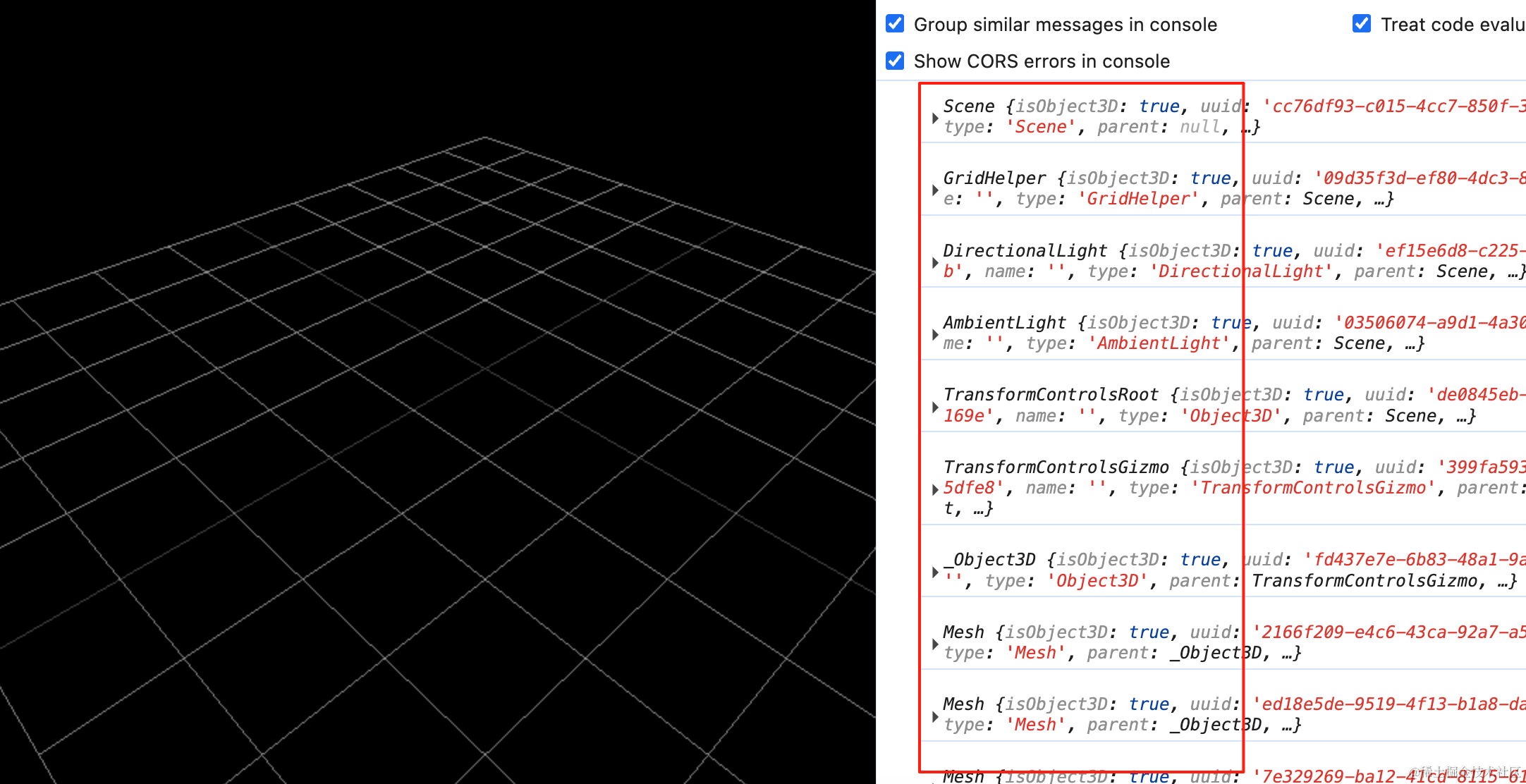

可以看到，它会遍历打印所有的对象，比如 GridHelper 下的每一条 Line。

其实没必要用 traverse，直接用 scene.children 取就行，因为我们只有一层。

useEffect(() => {
    if(scene?.children) {
        scene.children.forEach(item => {
            console.log(item);
        });
    }
}, [scene]);

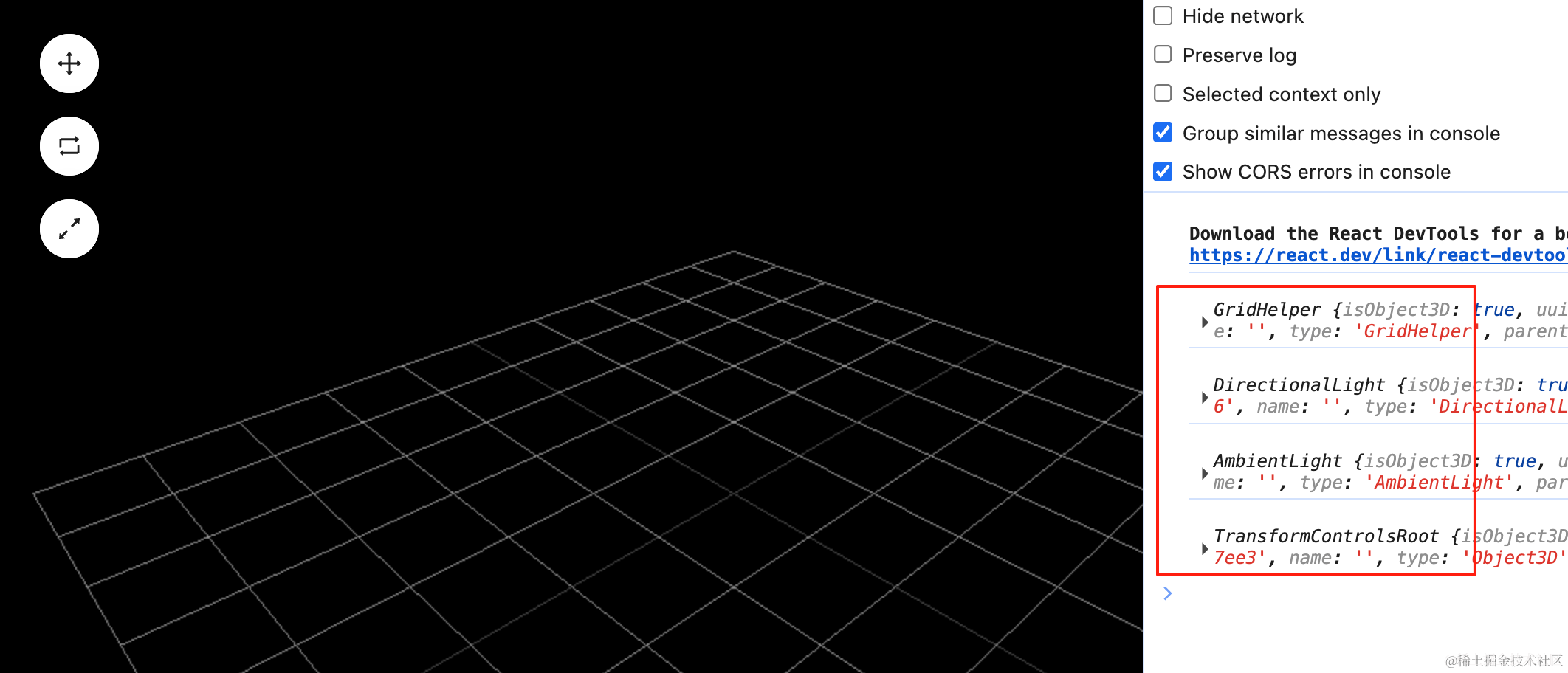

第一层只有这 4 个对象：

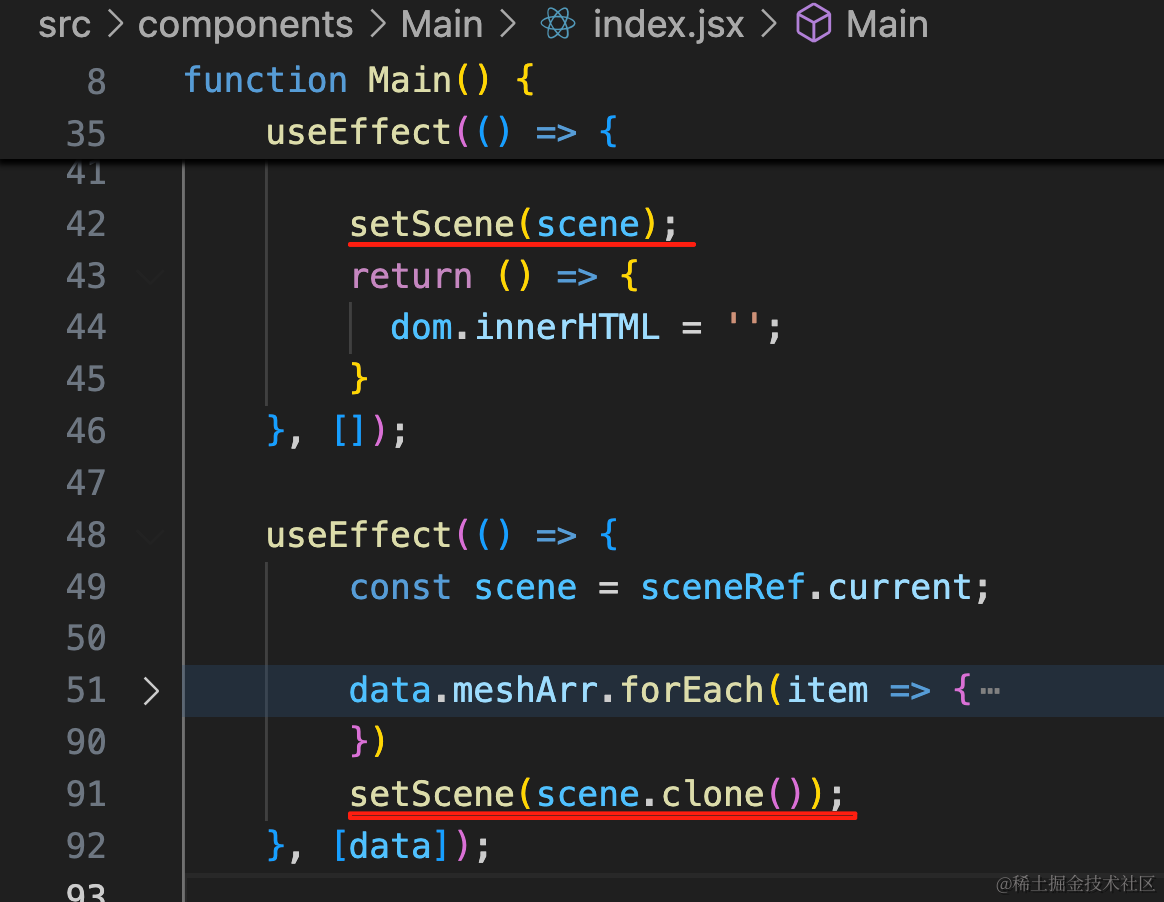

我们在渲染完物体之后也重新更新一下 scene：

react 会浅层对比 scene 有没有变化，这里 clone 一下来触发更新。

当我添加一个立方体、一个圆柱之后，拿到的对象都是对的：

接下来把它用树形组件展示出来就行。

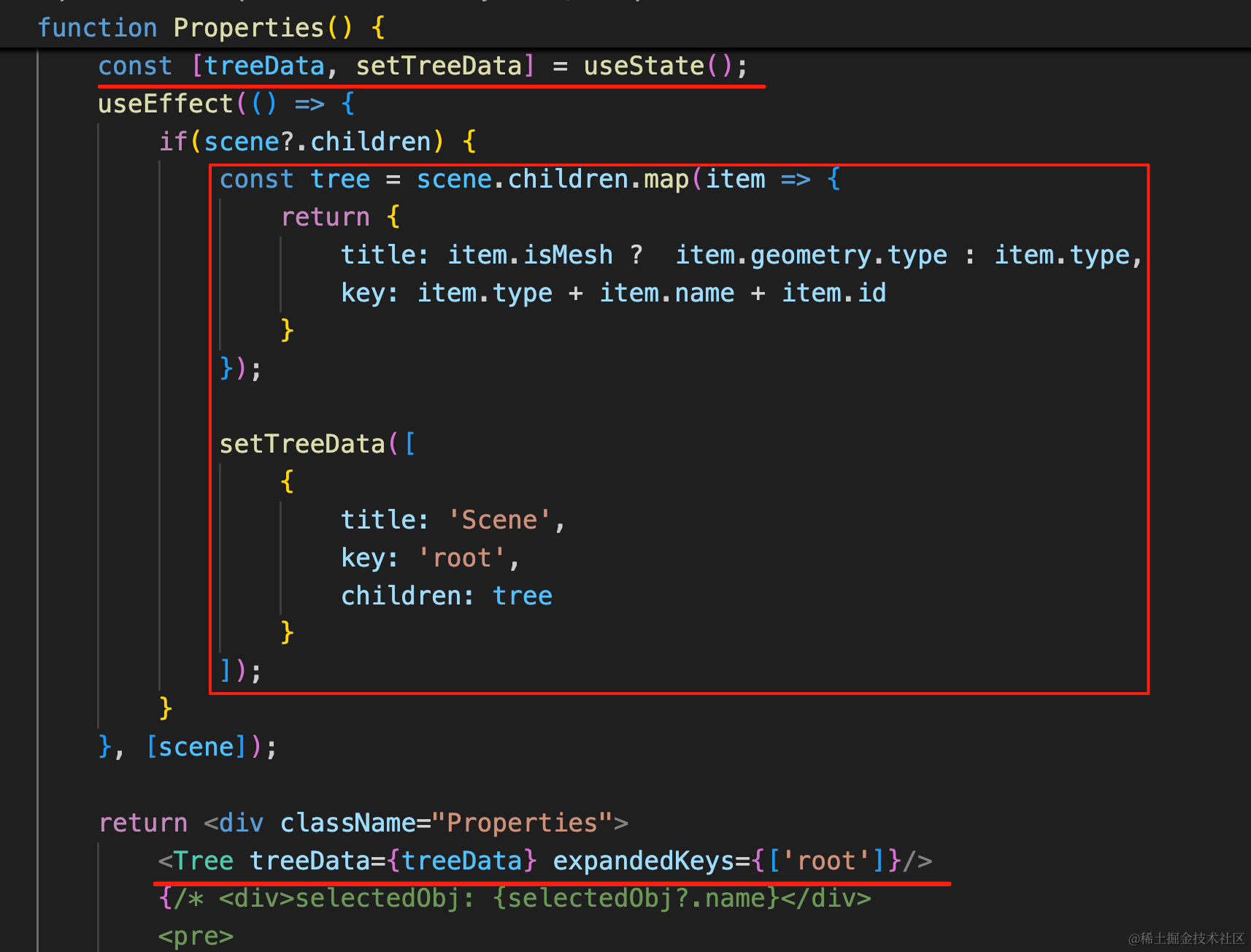

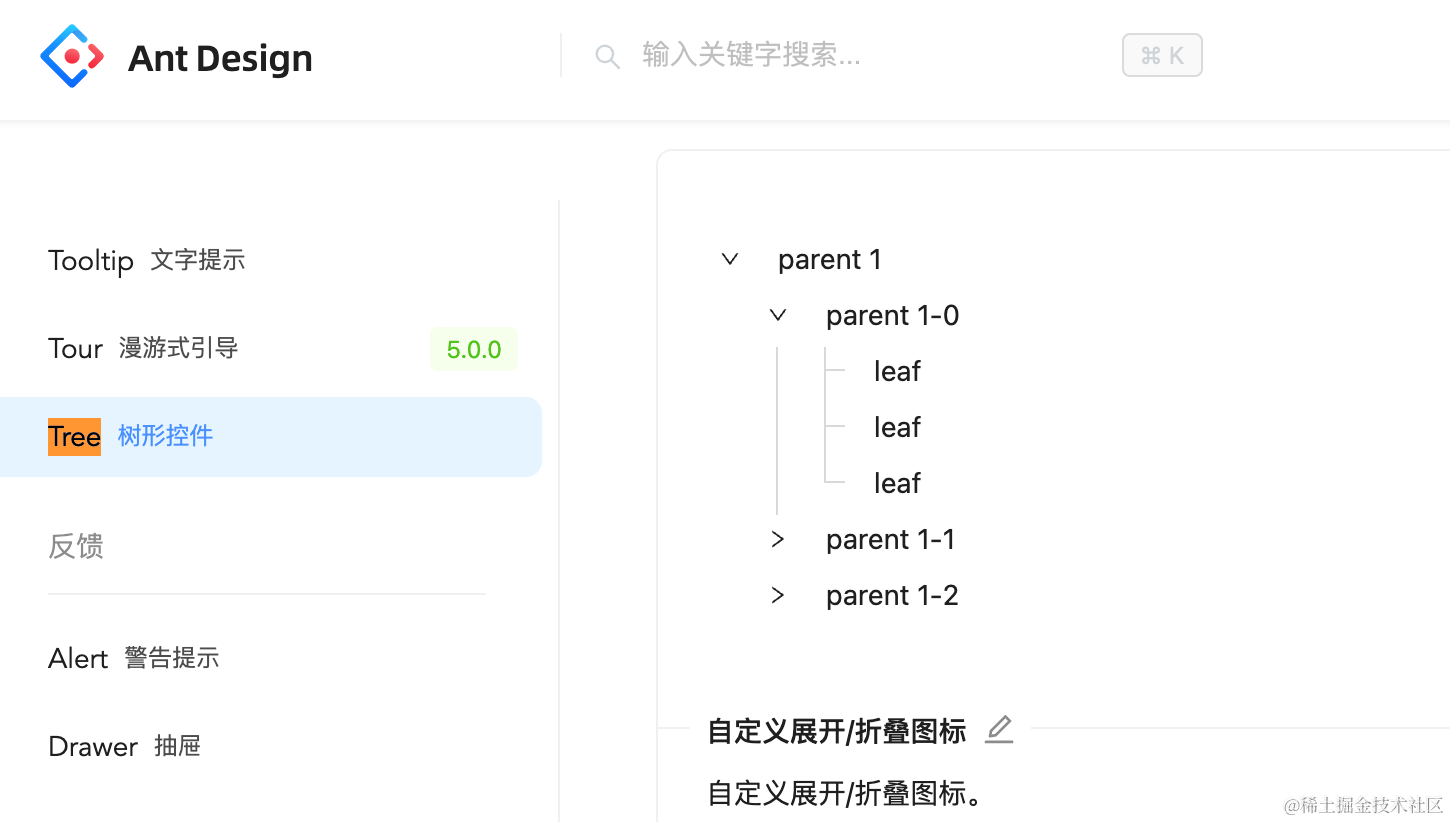

引入 Tree 组件，它的 treeData 是数据，expandedKeys 指定哪些 key 展开。

创建一个 state，在 scene 更新的时候，设置 state 数据。

这里要注意的是，如果是 Mesh，title 就展示几何体的类型，比如 BoxGeometry，否则展示对象的类型

import { useEffect, useState } from "react";
import { useThreeStore } from "../../store";
import { Tree } from "antd";

function Properties() {
    const { selectedObj, data, scene } = useThreeStore();

    const [treeData, setTreeData] = useState();
    useEffect(() => {
        if(scene?.children) {
            const tree = scene.children.map(item => {
                return {
                    title: item.isMesh ?  item.geometry.type : item.type,
                    key: item.type + item.name + item.id
                }
            });

            setTreeData([
                {
                    title: 'Scene',
                    key: 'root',
                    children: tree
                }
            ]);
        }
    }, [scene]);

    return <div className="Properties">
        <Tree treeData={treeData} expandedKeys={['root']}/>
        {/* <div>selectedObj: {selectedObj?.name}</div>
        <pre>
        {JSON.stringify(data, null, 2)}
        </pre> */}
    </div>
}

export default Properties;

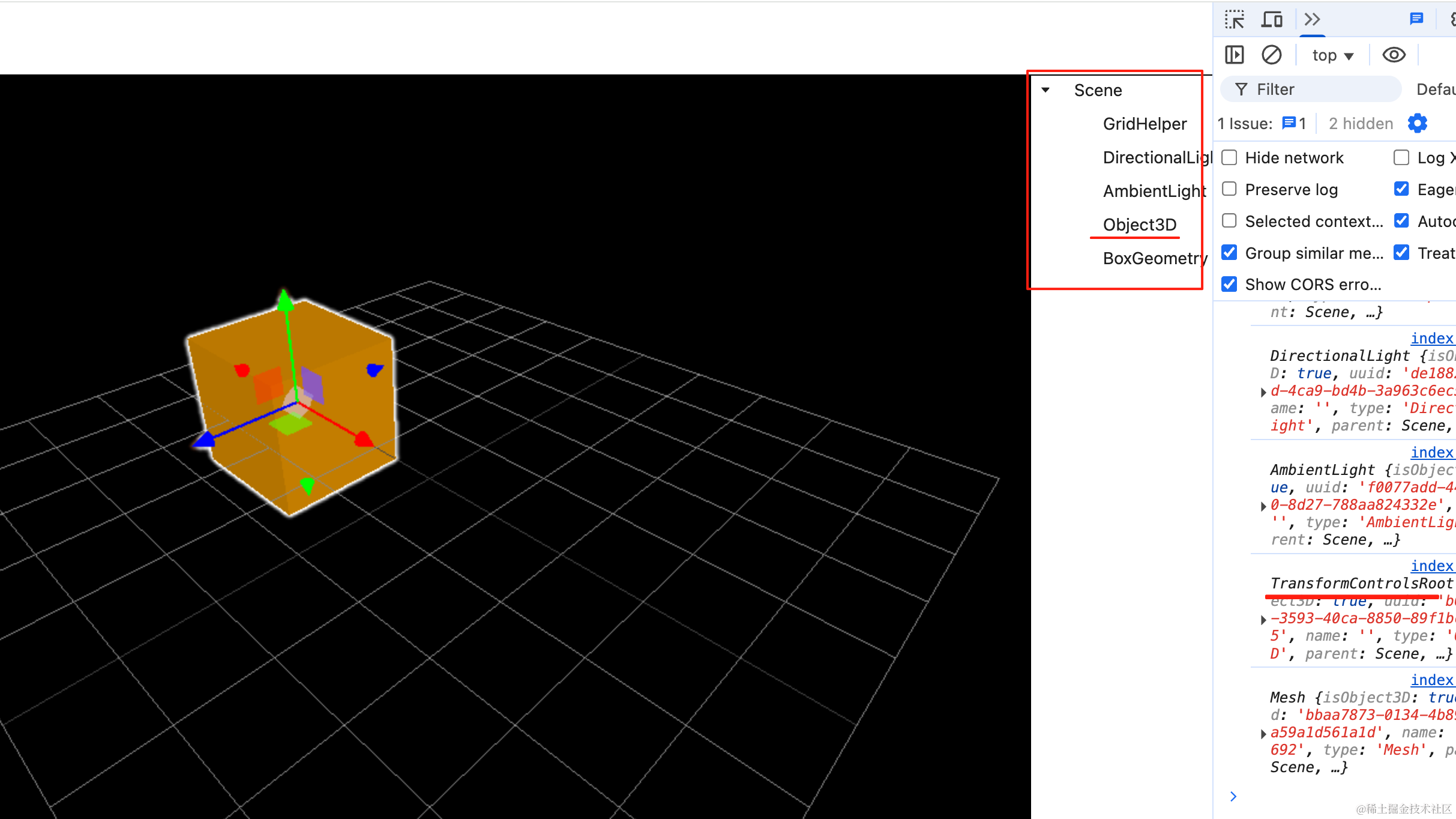

试下效果：

可以看到，对象树展示出来的，只是多了一个 Object3D，这是 TransformControls 的 helper 加的

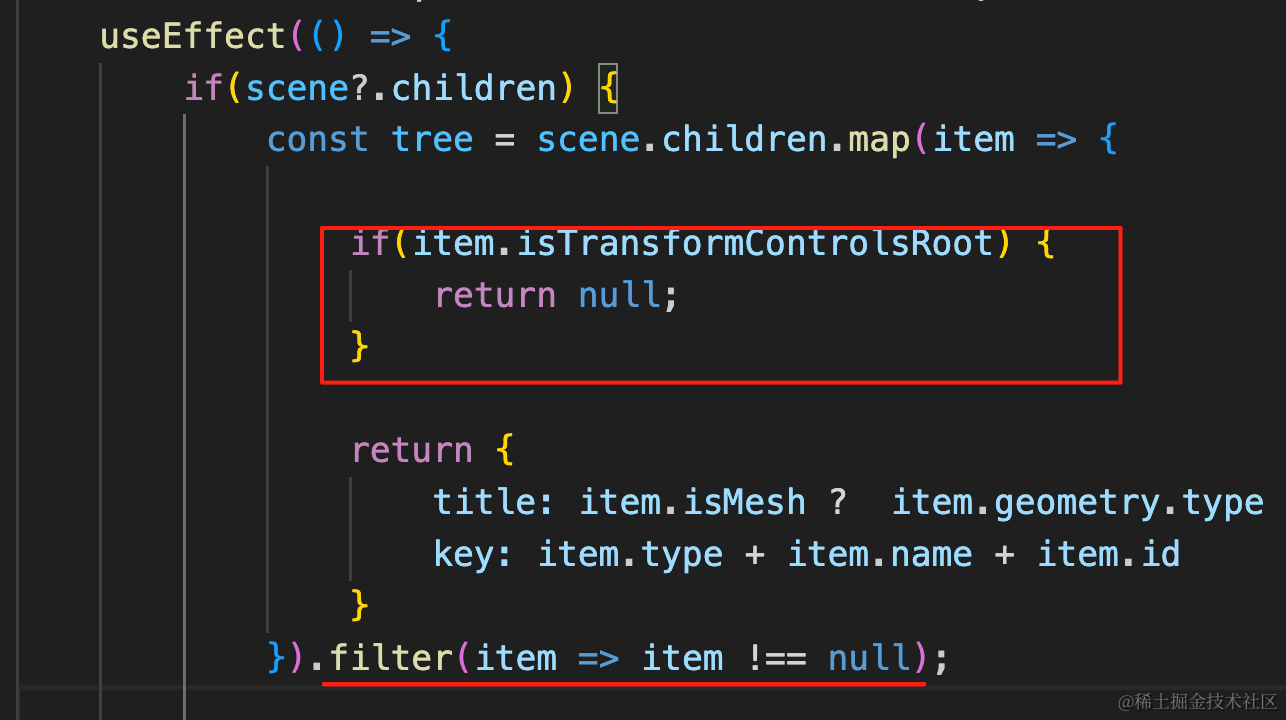

我们过滤下：

const tree = scene.children.map(item => {

    if(item.isTransformControlsRoot) {
        return null;
    }

    return {
        title: item.isMesh ?  item.geometry.type : item.type,
        key: item.type + item.name + item.id
    }
}).filter(item => item !== null);

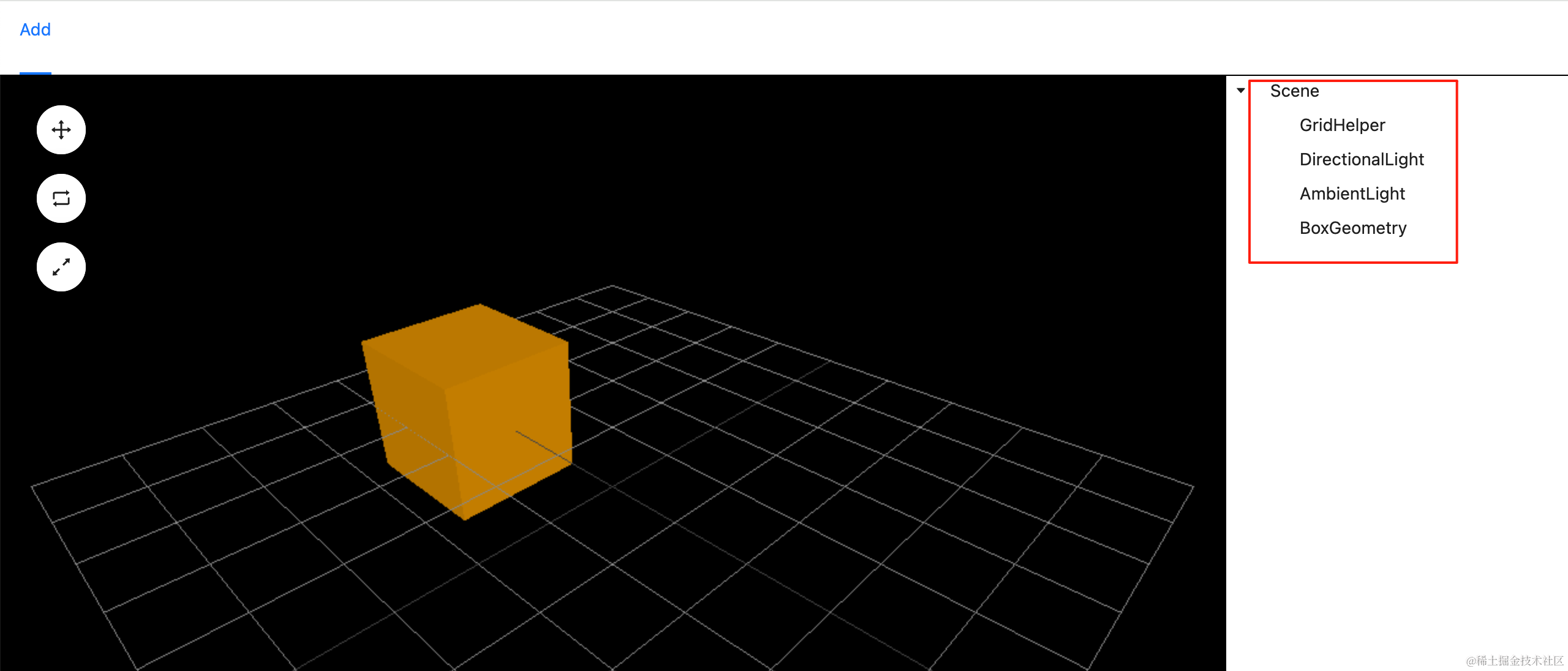

这样就好了：

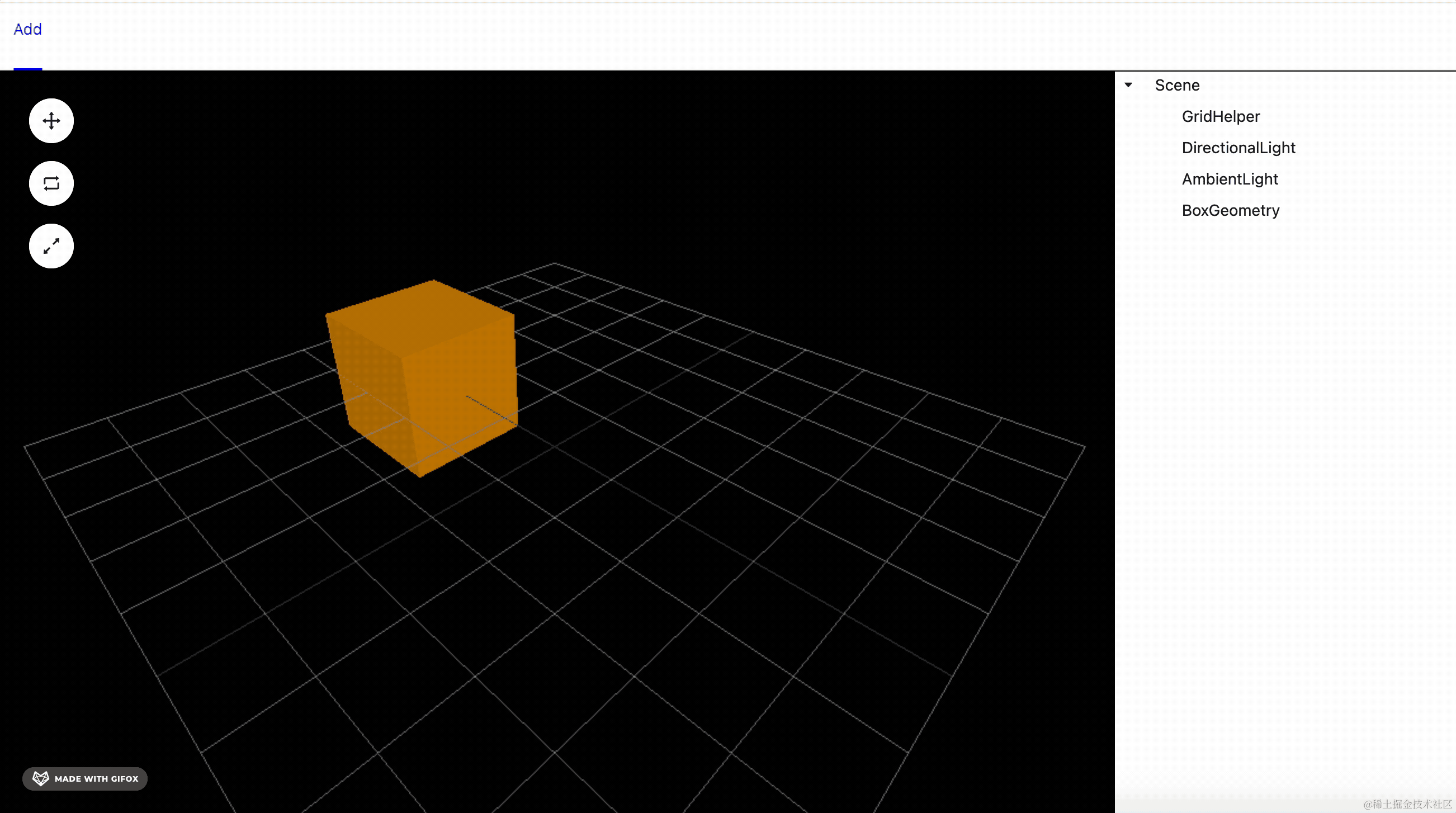

添加一个圆柱：

2025-05-17 18.16.31.gif

右边也同步变化了。

然后点击右边的 item 的时候，也要选中左边对应的物体。

这个就是在全局 store 存一个 selectedObjName，变化的时候，从 scene 种找到对应的物体来 attach 就好了。

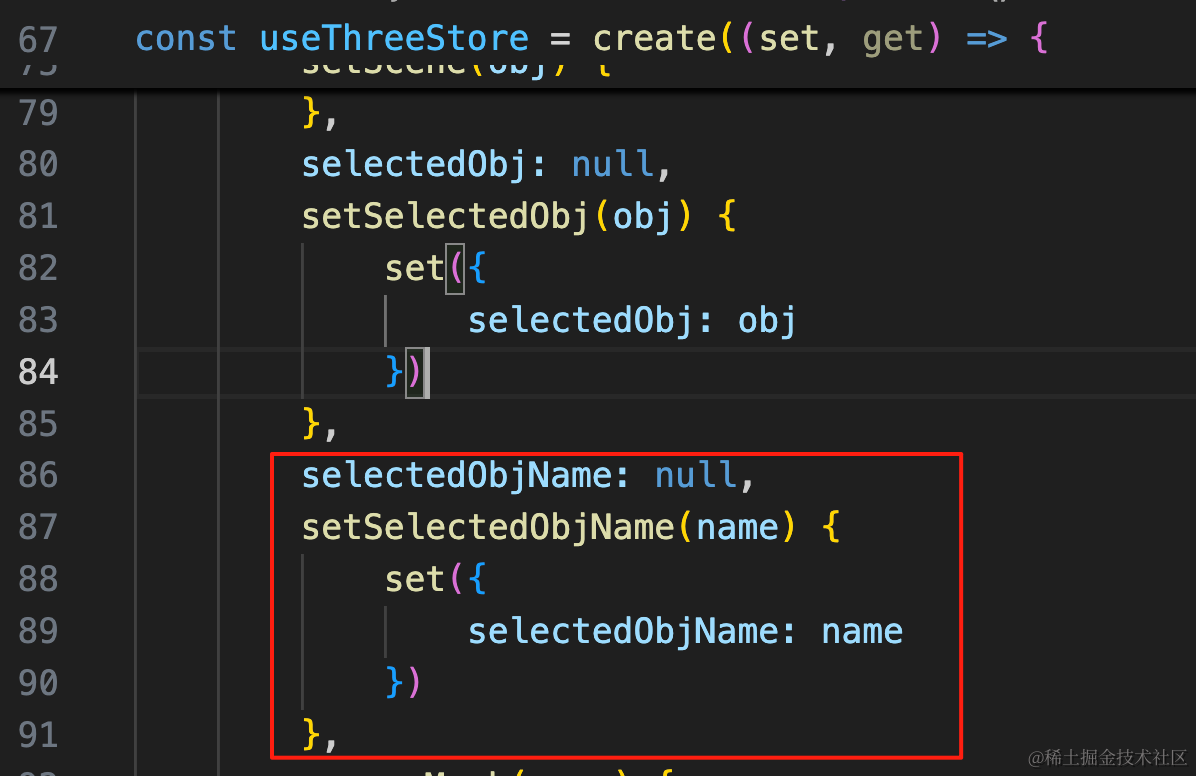

selectedObjName: null,
setSelectedObjName(name) {
    set({
        selectedObjName: name
    })
},

store 里添加这个属性和方法。

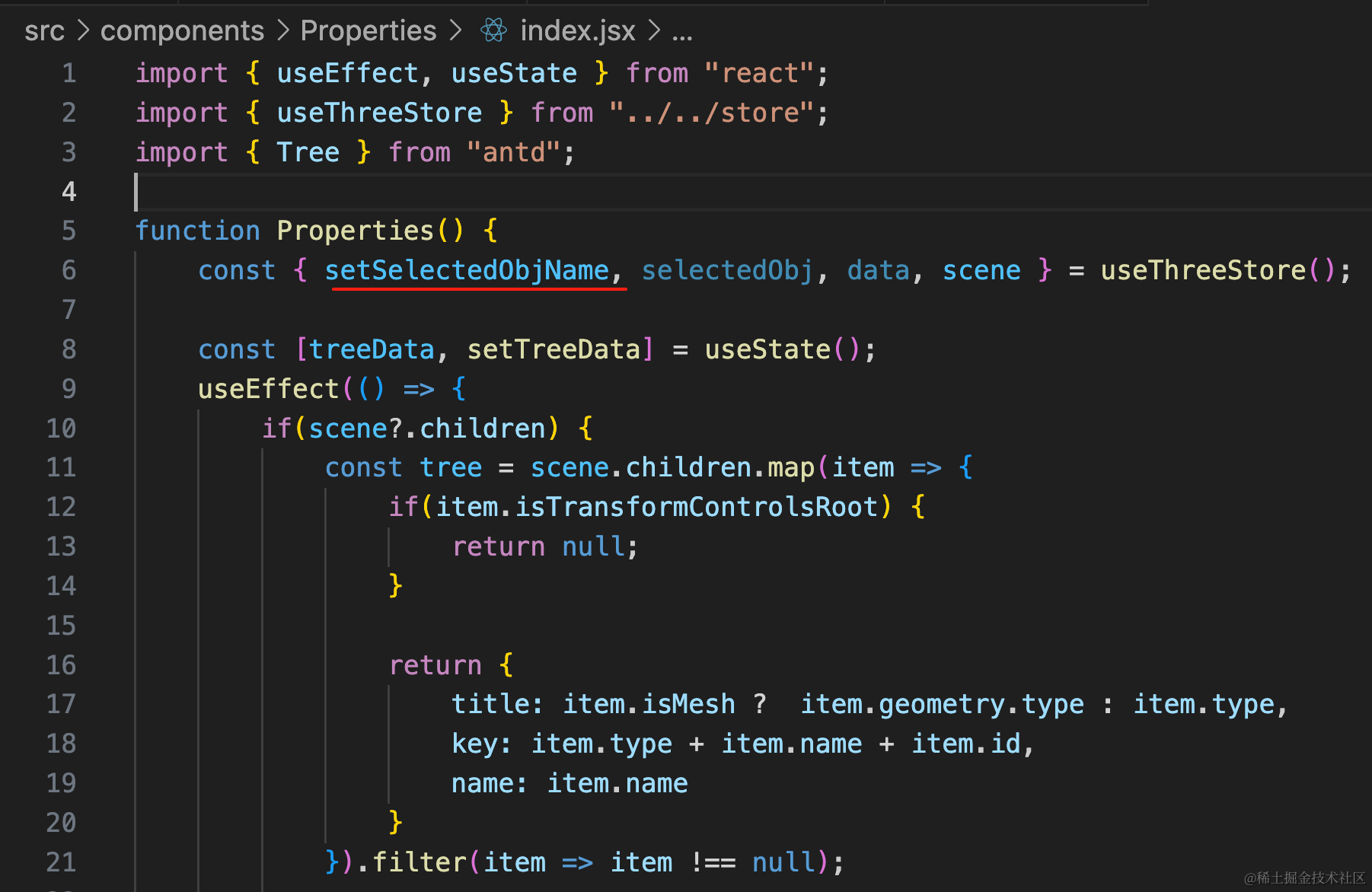

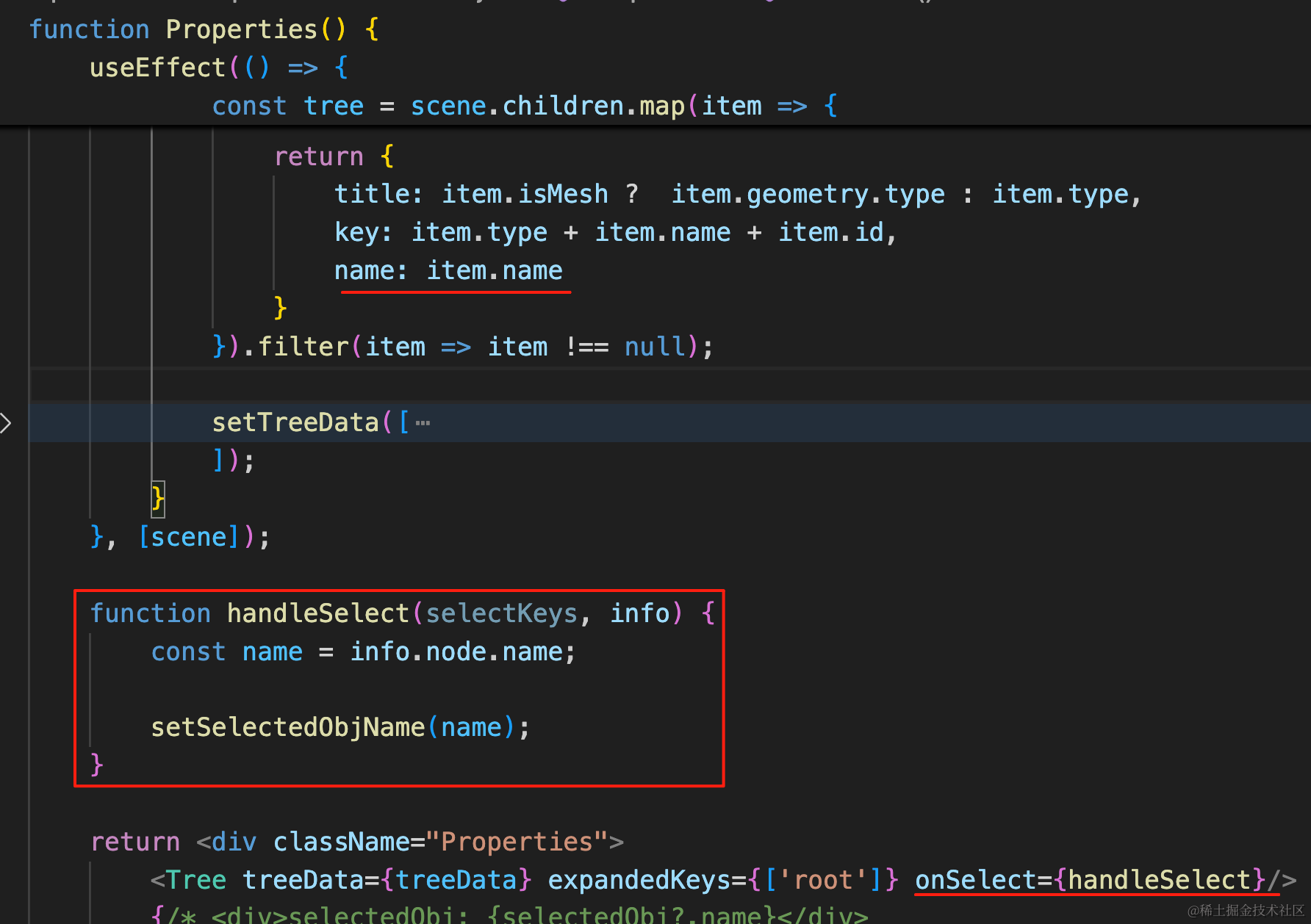

然后在 Properties 组件里点击 tree 的 item 的时候，设置 selectedObjName：

import { useEffect, useState } from "react";
import { useThreeStore } from "../../store";
import { Tree } from "antd";

function Properties() {
    const { setSelectedObjName, selectedObj, data, scene } = useThreeStore();

    const [treeData, setTreeData] = useState();
    useEffect(() => {
        if(scene?.children) {
            const tree = scene.children.map(item => {
                if(item.isTransformControlsRoot) {
                    return null;
                }

                return {
                    title: item.isMesh ?  item.geometry.type : item.type,
                    key: item.type + item.name + item.id,
                    name: item.name
                }
            }).filter(item => item !== null);

            setTreeData([
                {
                    title: 'Scene',
                    key: 'root',
                    children: tree
                }
            ]);
        }
    }, [scene]);

    function handleSelect(selectKeys, info) {
        const name = info.node.name;

        setSelectedObjName(name);
    }

    return <div className="Properties">
        <Tree treeData={treeData} expandedKeys={['root']} onSelect={handleSelect}/>
        {/* <div>selectedObj: {selectedObj?.name}</div>
        <pre>
        {JSON.stringify(data, null, 2)}
        </pre> */}
    </div>
}

export default Properties;

然后在 Main 组件里，在 selectedObjName 变化的时候，遍历找对应的 obj，然后让 TransformControls attach 它。

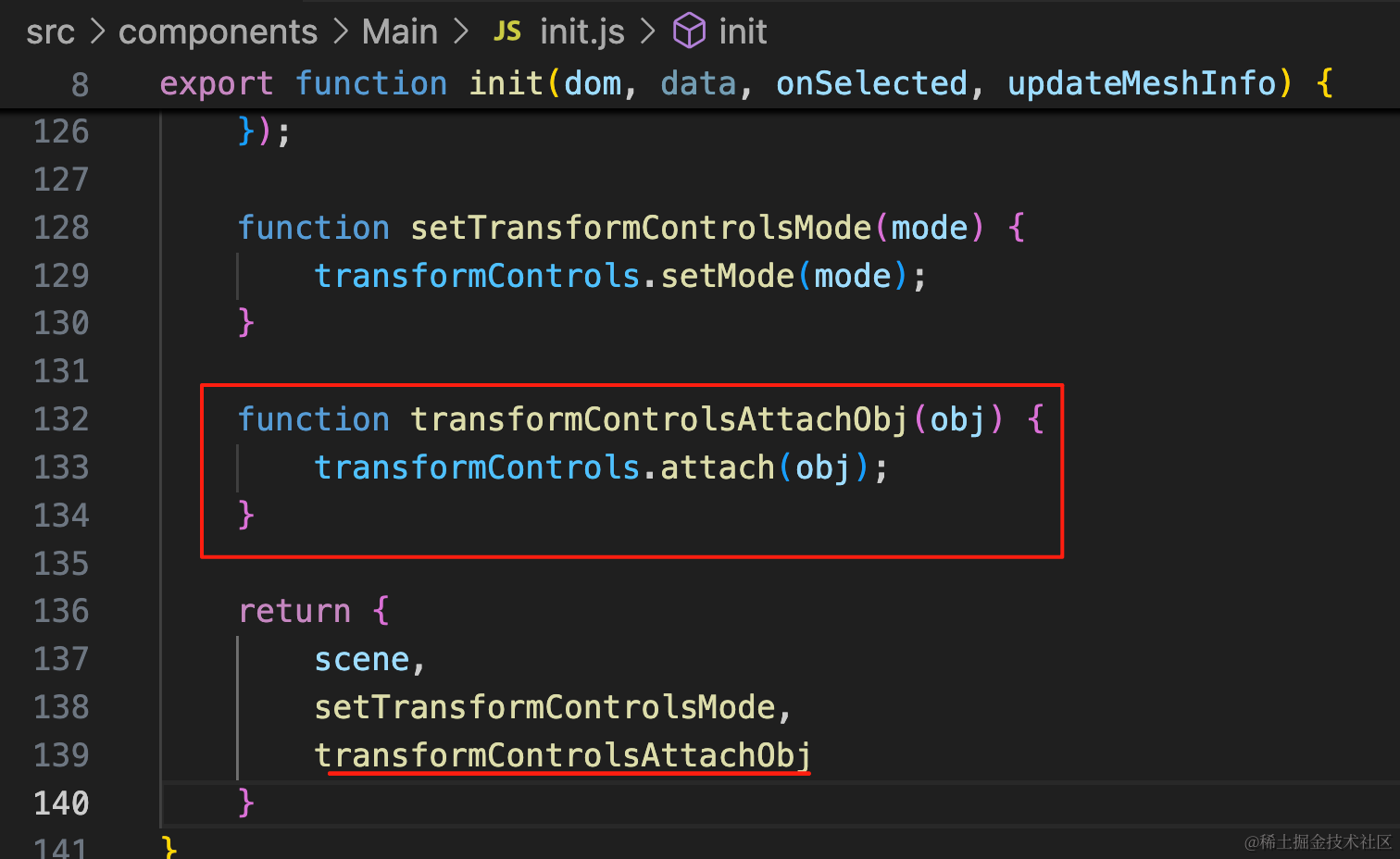

我们先暴露下 attach 方法：

function transformControlsAttachObj(obj) {
    transformControls.attach(obj);
}

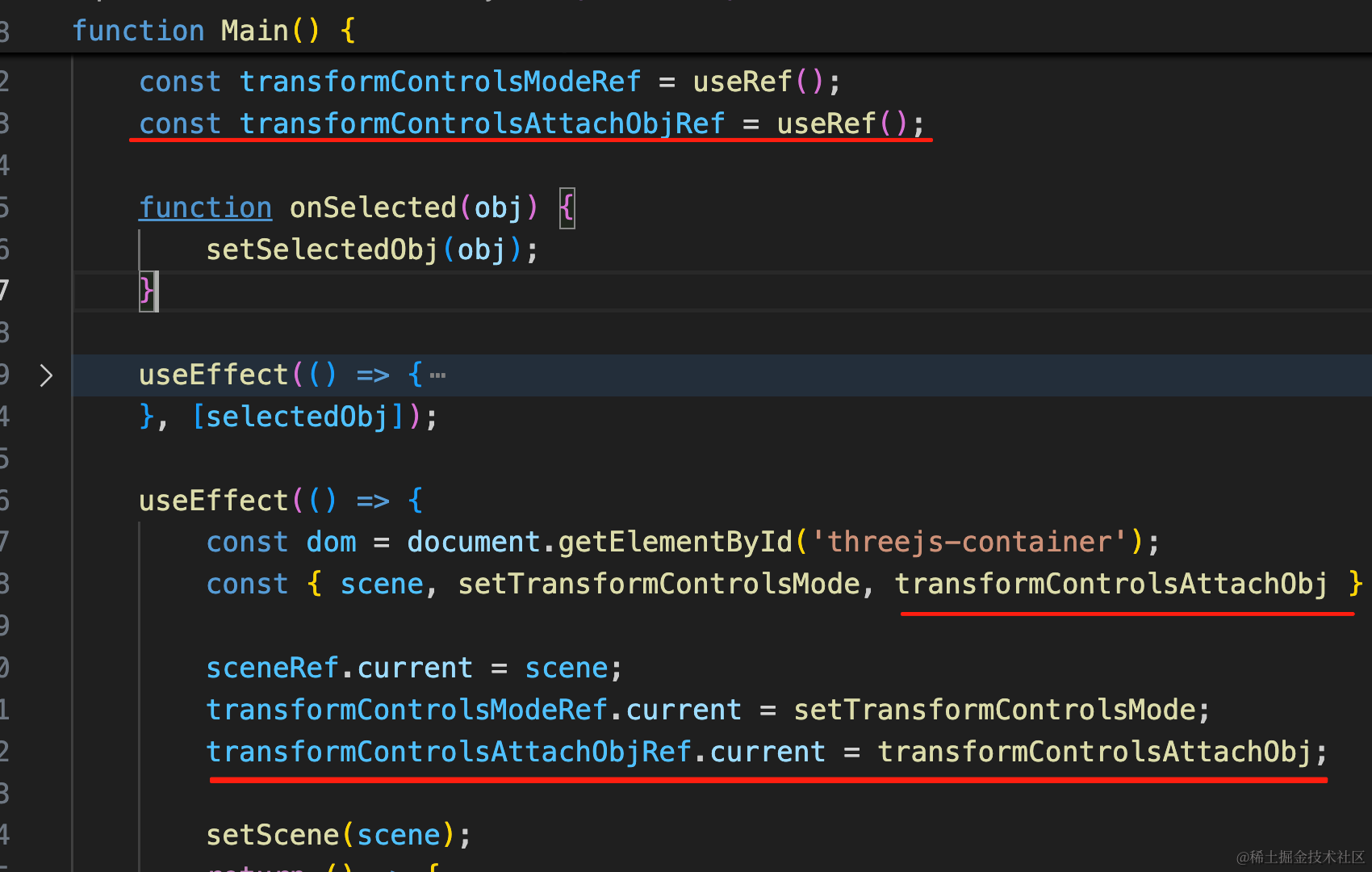

和之前切换 mode 一样，这里也是导出一个方法，在组件利用 ref 保存。

当然，这里直接把 TransformControls 导出会更方便。

const transformControlsAttachObjRef = useRef();

transformControlsAttachObjRef.current = transformControlsAttachObj;

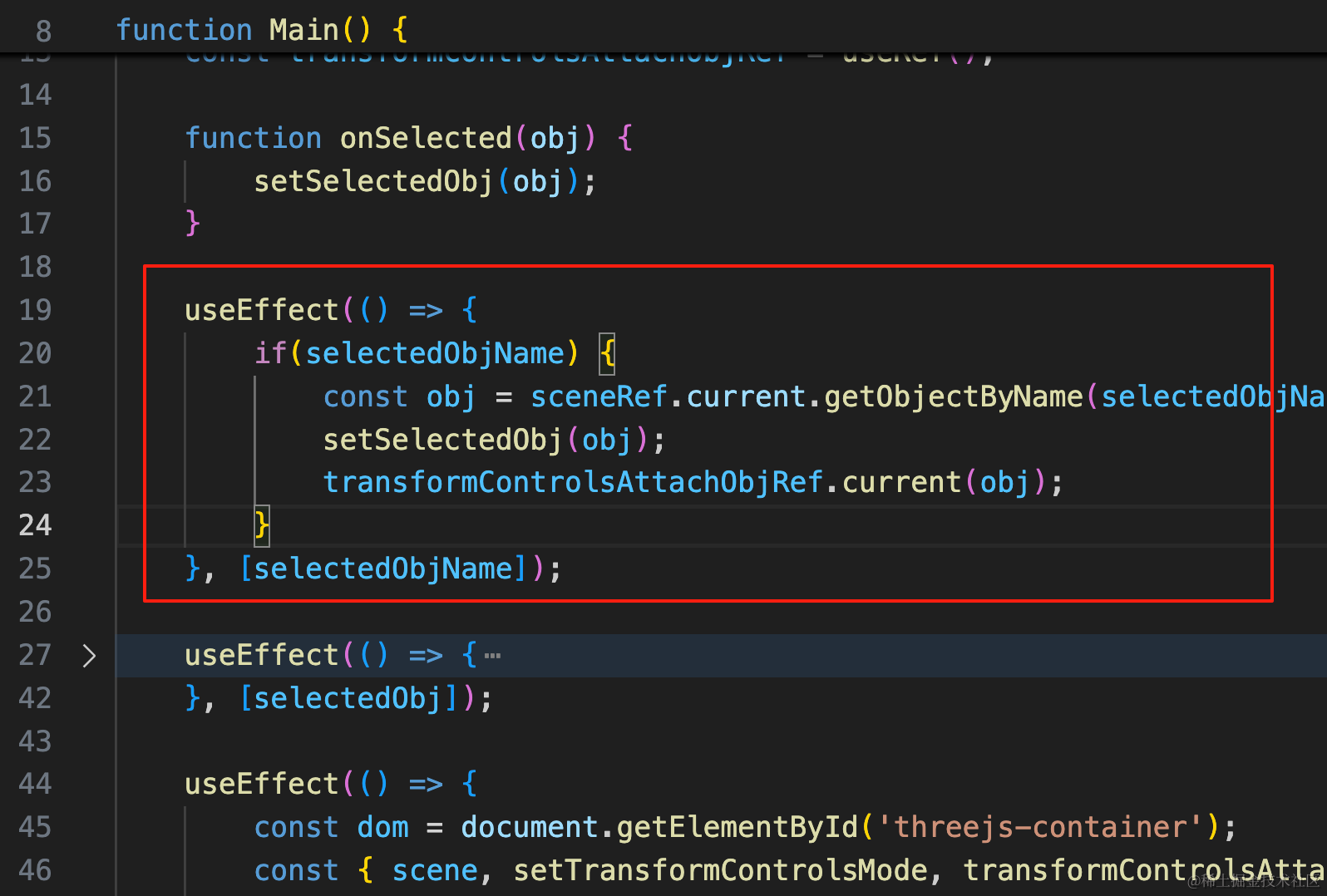

然后在 name 切换的时候，遍历找到 obj，让 TransformControls attach 它：

useEffect(() => {
    if(selectedObjName) {
        const obj = sceneRef.current.getObjectByName(selectedObjName);
        setSelectedObj(obj);
        transformControlsAttachObjRef.current(obj);
    }
}, [selectedObjName]);

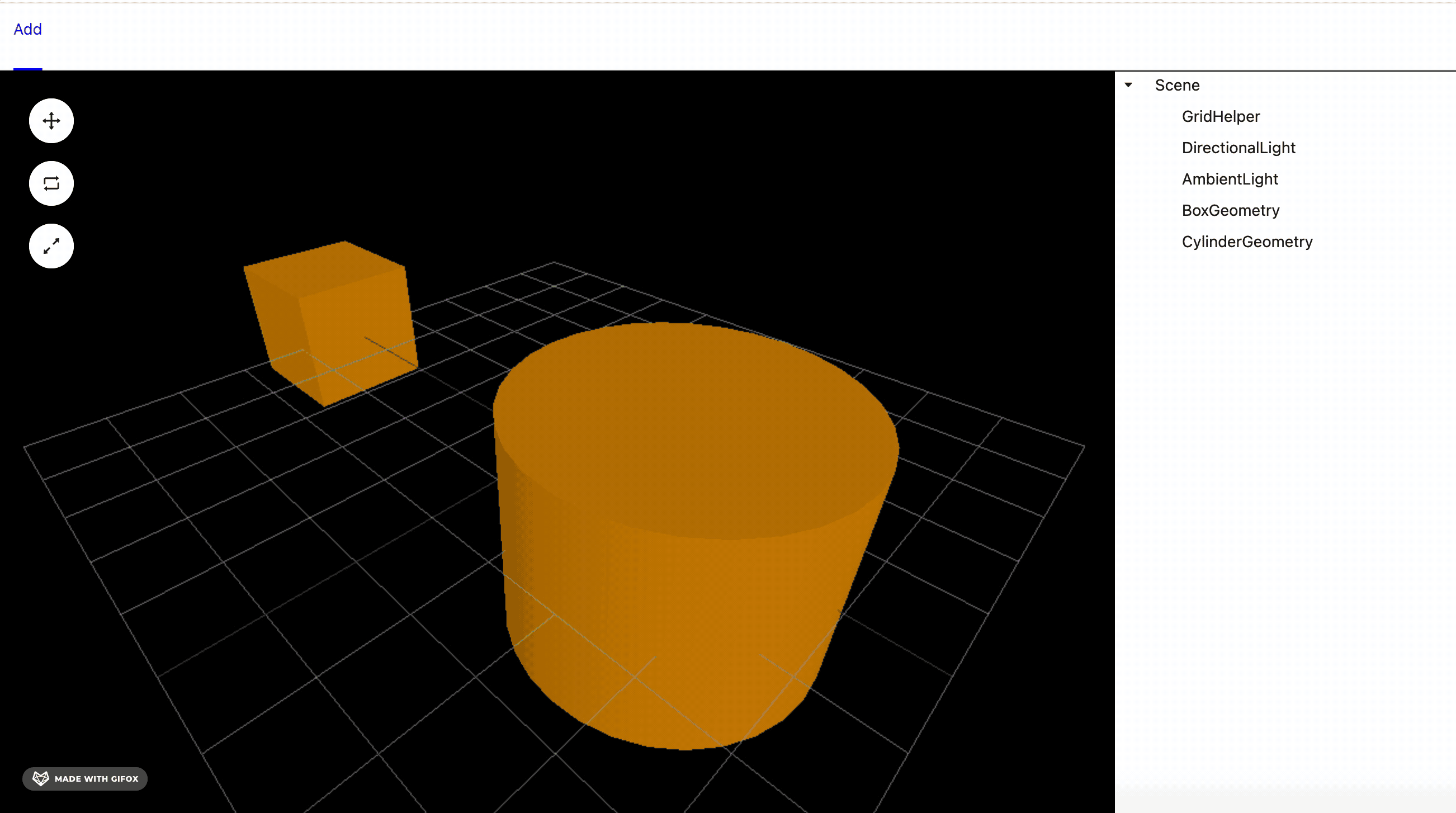

试下效果：

2025-05-17 18.40.33.gif

这样，点击 tree，选中对应的对象就完成了。

最后，我们来修一个 bug：

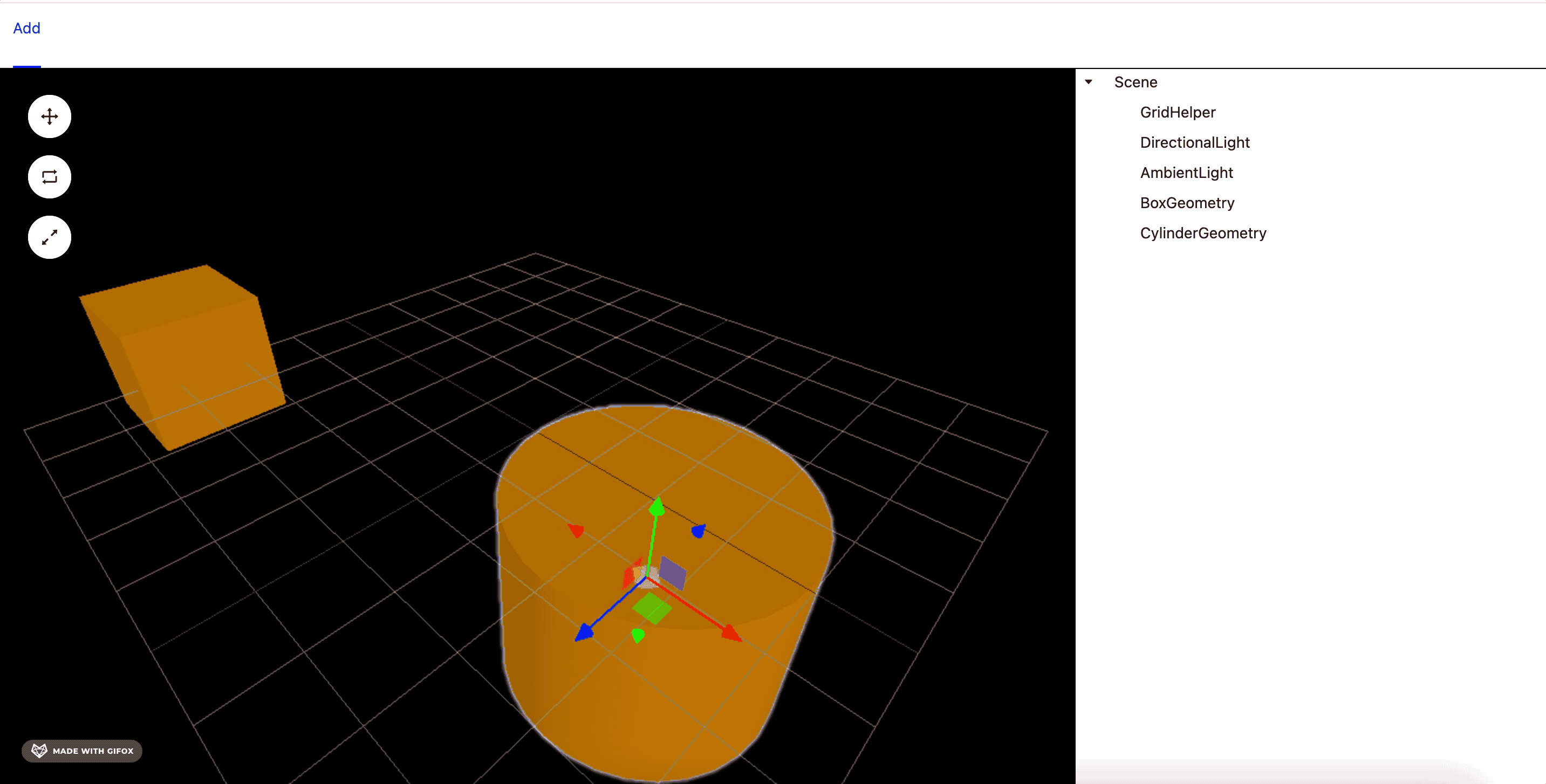

2025-05-17 19.00.24.gif

选中物体点击 delete 的时候，物体删除了，对应的 helper 还在，并且控制台报错了。

说是 helper attach 到的物体不在场景树中。

这个问题的解决也比较简单，就是先让 helper detach，之后再删就好了。

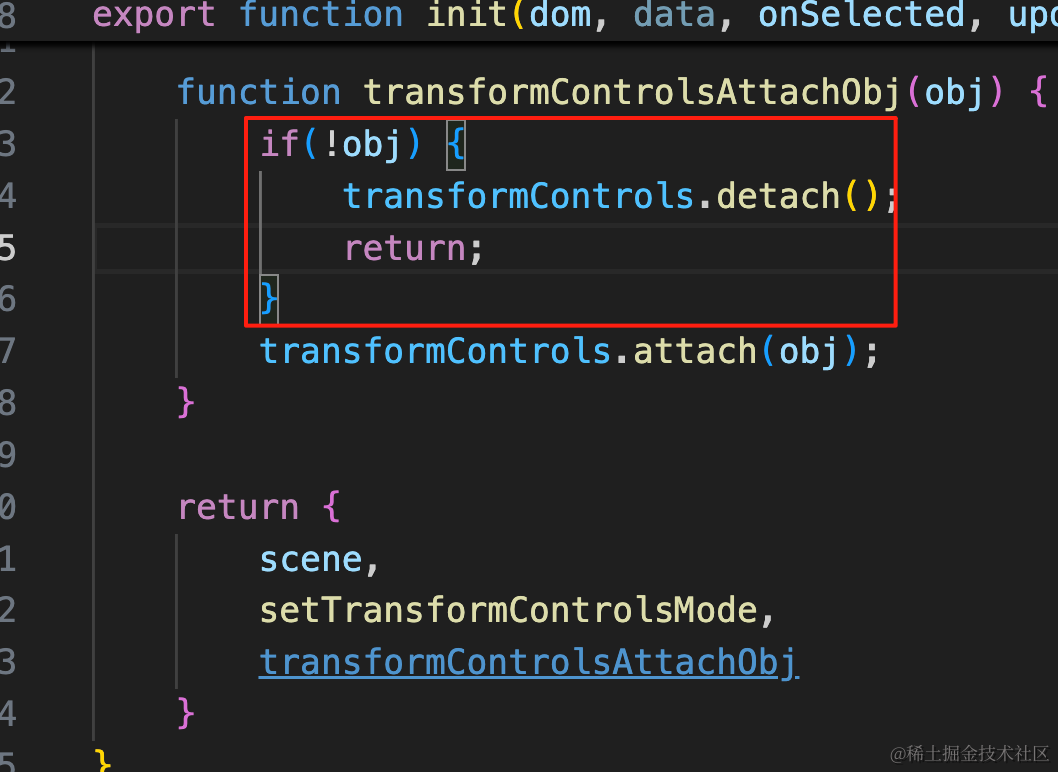

改一下暴露的 attach 方法，如果 obj 是空，就 detach

if(!obj) {
    transformControls.detach();
    return;
}

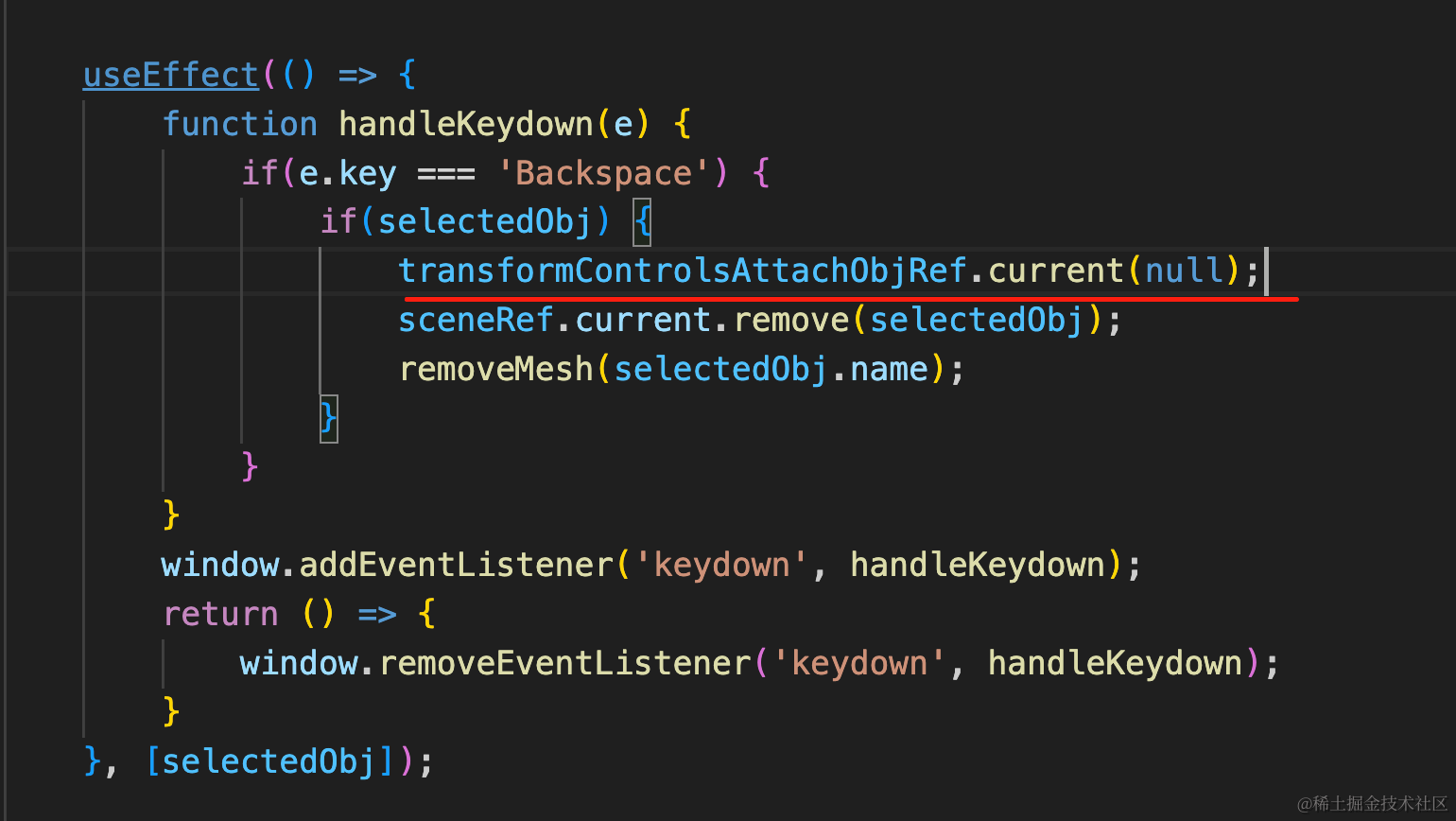

然后在删除物体之前，先 detach 一下：

if(selectedObj) {
    transformControlsAttachObjRef.current(null);
    sceneRef.current.remove(selectedObj);
    removeMesh(selectedObj.name);
}

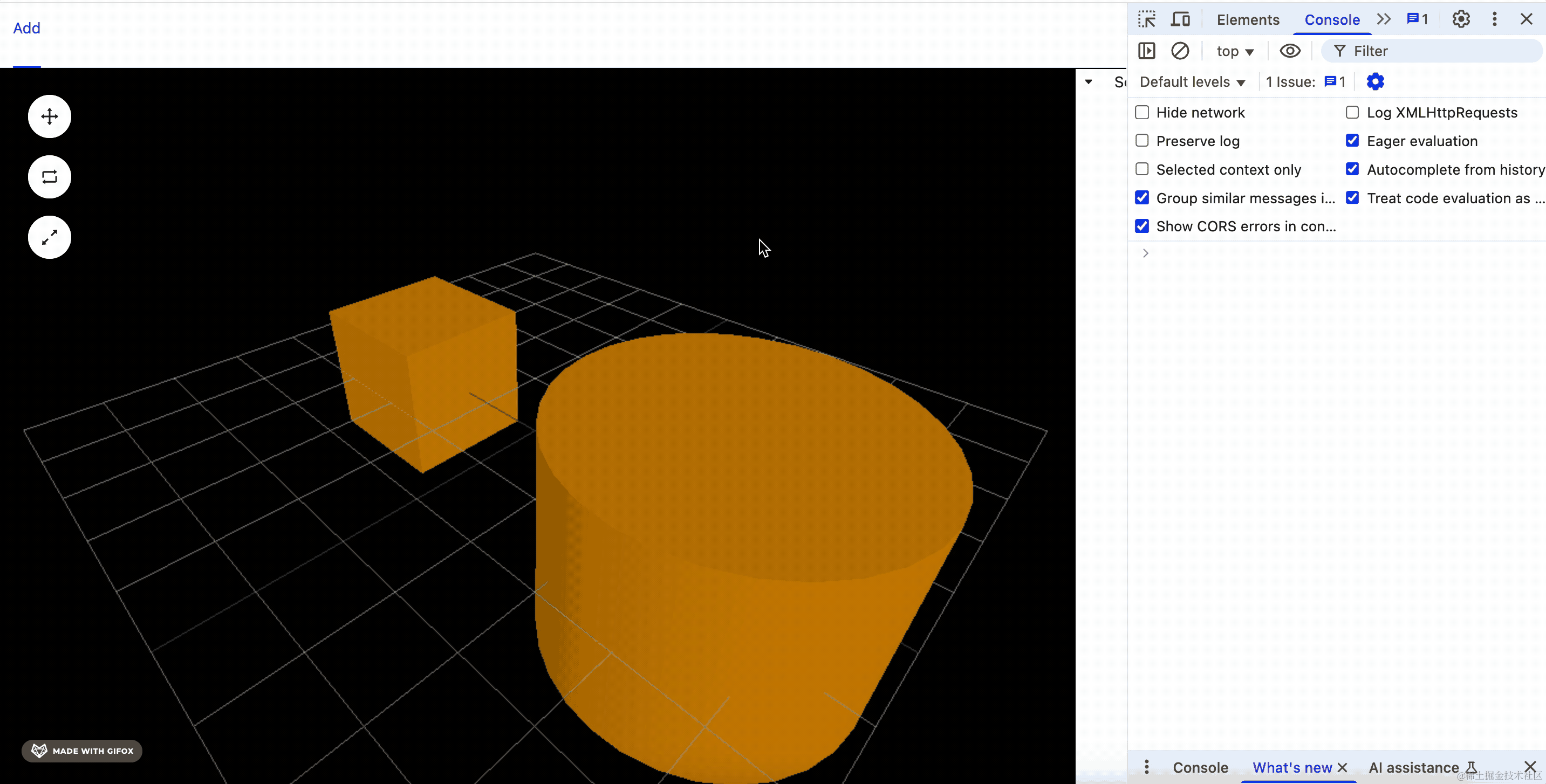

试下效果：

2025-05-17 19.13.12.gif

这样就好了。

案例代码上传了小册仓库

总结

这节我们实现了场景树的展示，点击树选中对应的对象。

首先我们把 scene 保存到了 store，在 Properties 组件里取出来遍历。

因为只有一层，我们直接用 scene.chilren 拿到数据，用 antd 的 Tree 组件展示。

之后添加了一个 selectedObjName 的 store 属性，点击树的 item 的时候，修改它。

然后在 Main 组件里查找对应的 obj，让 TransformControls attach 上它就好了。

这样，场景树就完成了。
