96. Vector3 的 API 和各种应用

Published:

Vector3 在我们开发过程中经常用到，这节我们过一遍它的常用 API。

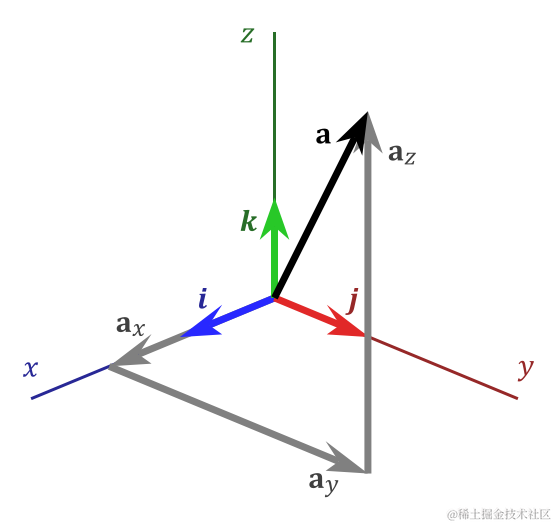

Vector3 是向量，比如表示一个方向


但它也可以表示一个标量，比如 obj.position

有向量、标量这两种含义。

我们经常需要对它做加、减、乘、除，经常会用到单位向量、向量长度等运算。

这节我们就来过一遍这些 API。

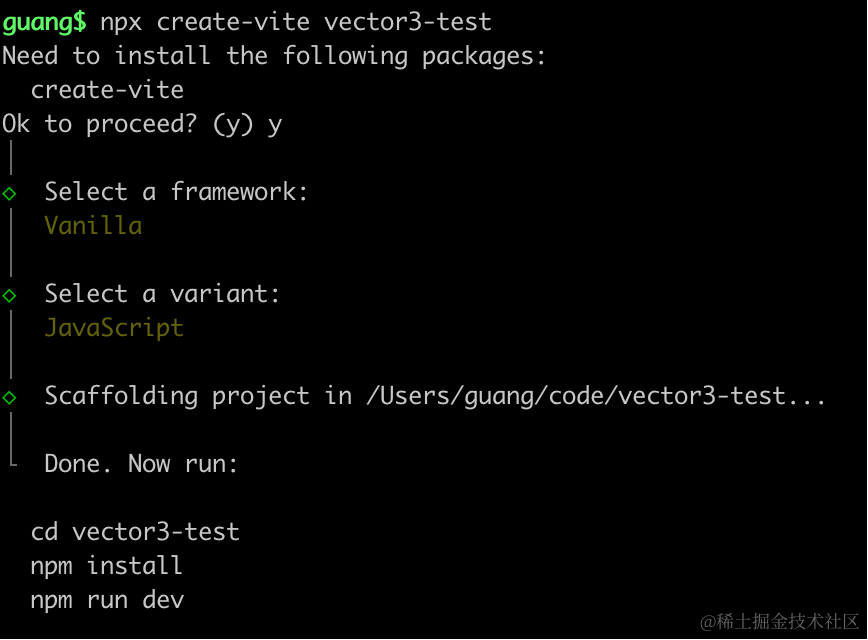

创建项目：

npx create-vite vector3-test


进入项目，安装依赖：

pnpm install
pnpm install --save three
pnpm install --save-dev @types/three

改下 src/main.js

import './style.css';
import * as THREE from 'three';
import {
    OrbitControls
} from 'three/addons/controls/OrbitControls.js';
import mesh from './mesh.js';

const scene = new THREE.Scene();
scene.add(mesh);

const directionLight = new THREE.DirectionalLight(0xffffff, 2);
directionLight.position.set(500, 400, 300);
scene.add(directionLight);

const ambientLight = new THREE.AmbientLight();
scene.add(ambientLight);

const width = window.innerWidth;
const height = window.innerHeight;

const helper = new THREE.AxesHelper(500);
scene.add(helper);

const camera = new THREE.PerspectiveCamera(60, width / height, 0.1, 10000);
camera.position.set(500, 500, 500);
camera.lookAt(0, 0, 0);

const renderer = new THREE.WebGLRenderer({
  antialias: true
});
renderer.setSize(width, height)

function render() {
    renderer.render(scene, camera);
    requestAnimationFrame(render);
}

render();

document.body.append(renderer.domElement);

const controls = new OrbitControls(camera, renderer.domElement);

创建 Scene、Light、Camera、Renderer。

改下 style.css

body {
  margin: 0;
}

创建 mesh.js

import * as THREE from 'three';

const geometry = new THREE.BoxGeometry(100, 100, 100);
const material = new THREE.MeshLambertMaterial(({
    color: new THREE.Color('orange')
}));
const mesh = new THREE.Mesh(geometry, material);

console.log(mesh);
export default mesh;

画了一个立方体。

跑一下：

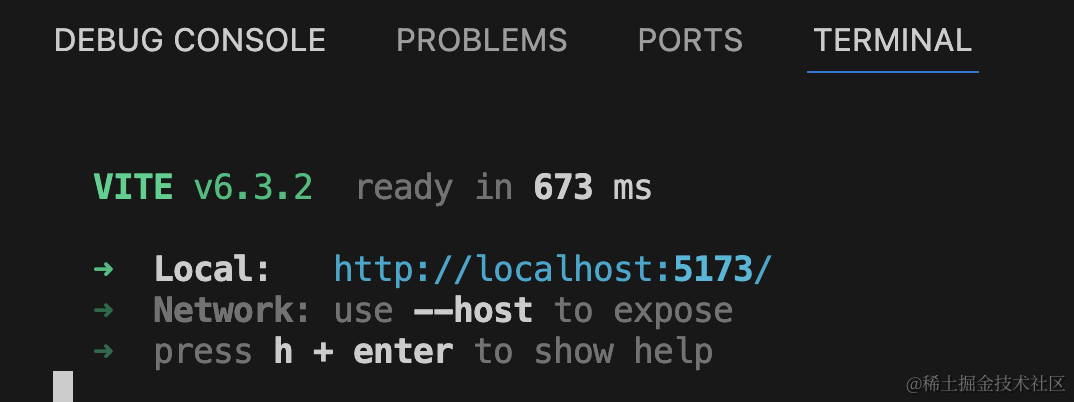

npm run dev

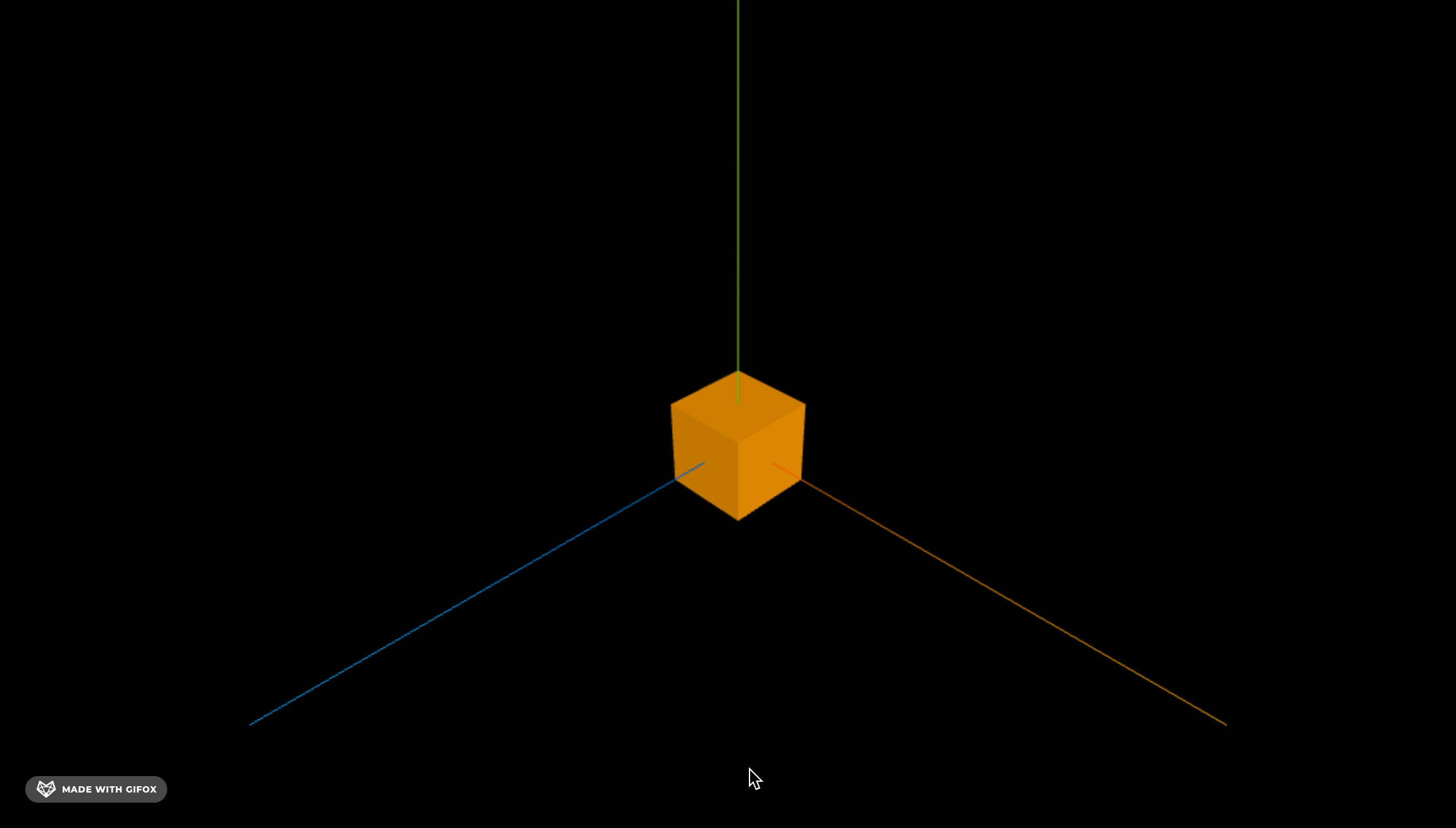

2025-08-18 08.34.39.gif

前面学过，geometry.attributes.poition 是顶点位置，而 geometry.attributes.normal 是顶点方向向量。

我们把它可视化一下：

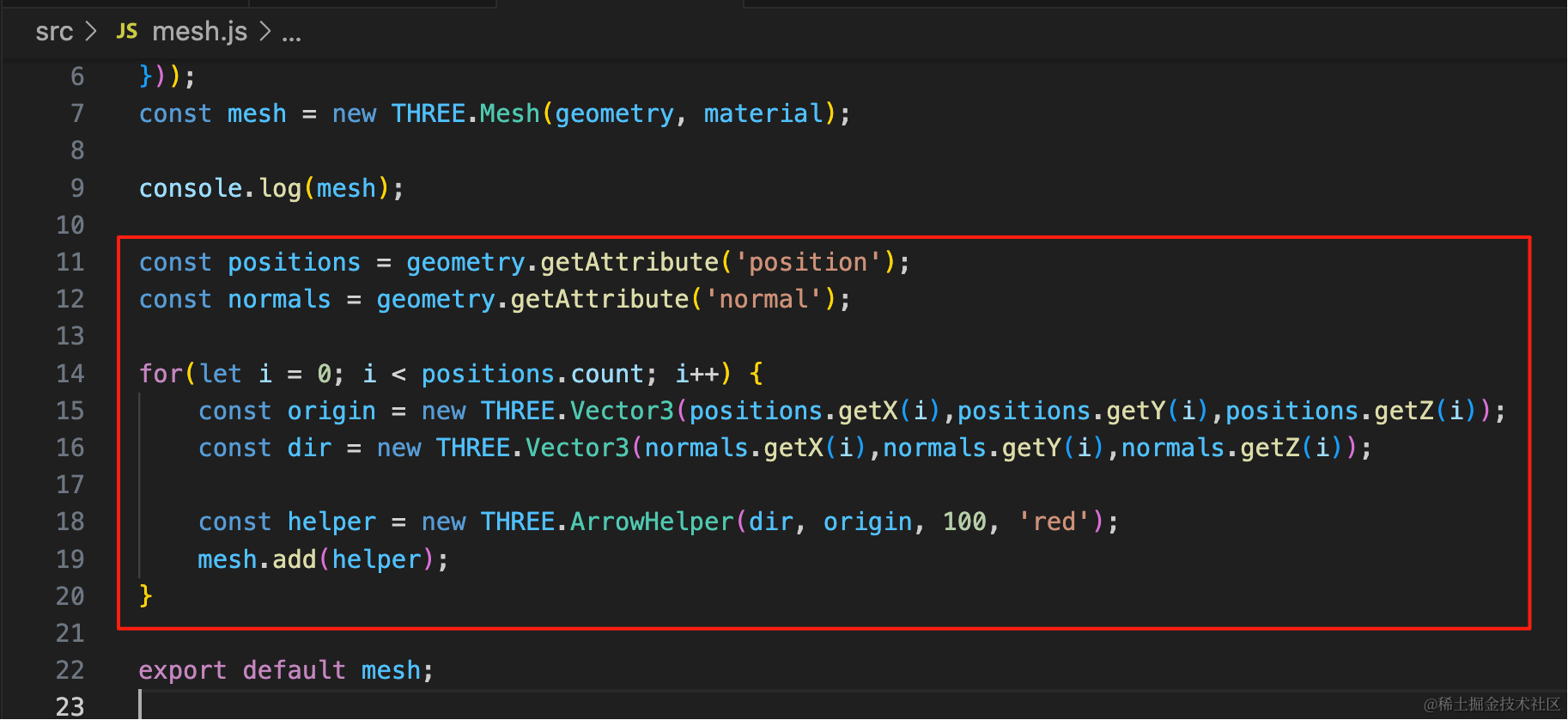

const positions = geometry.getAttribute('position');
const normals = geometry.getAttribute('normal');

for(let i = 0; i < positions.count; i++) {
    const origin = new THREE.Vector3(positions.getX(i),positions.getY(i),positions.getZ(i));
    const dir = new THREE.Vector3(normals.getX(i),normals.getY(i),normals.getZ(i));

    const helper = new THREE.ArrowHelper(dir, origin, 100, 'red');
    mesh.add(helper);
}

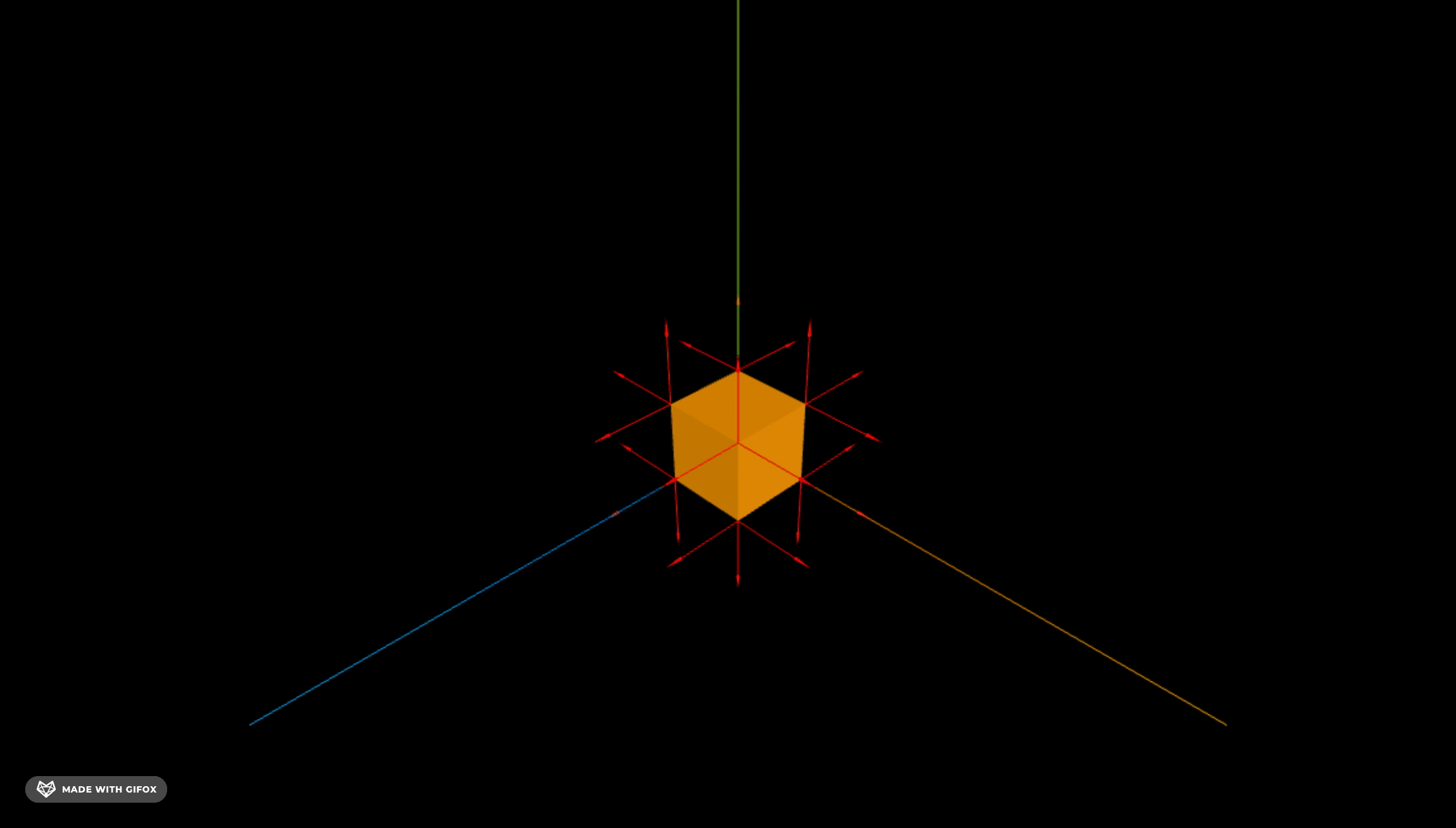

拿到顶点、顶点发现数据，用 ArrowHelper 把从顶点到法线方向的向量可视化出来。

2025-08-18 08.40.54.gif

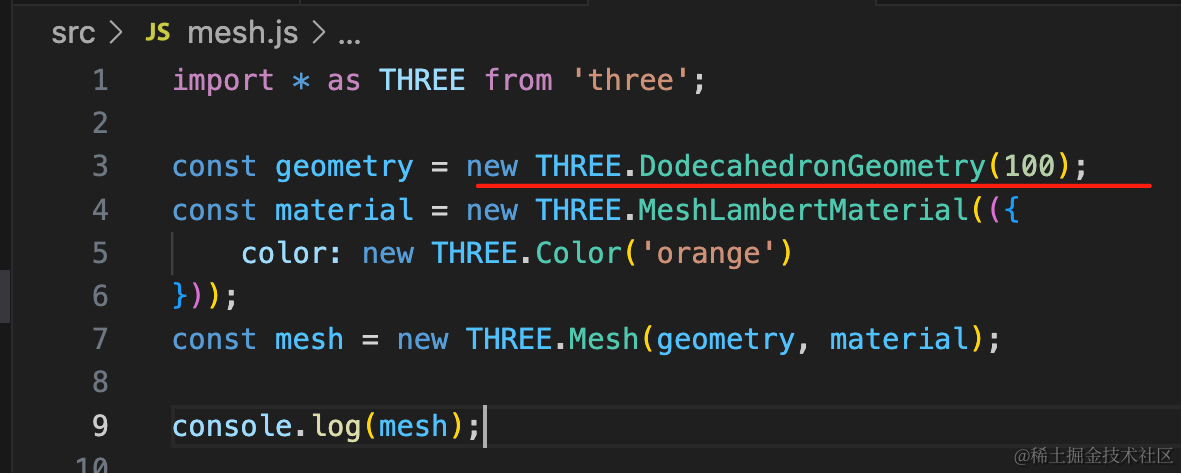

换一个几何体：


const geometry = new THREE.DodecahedronGeometry(100);

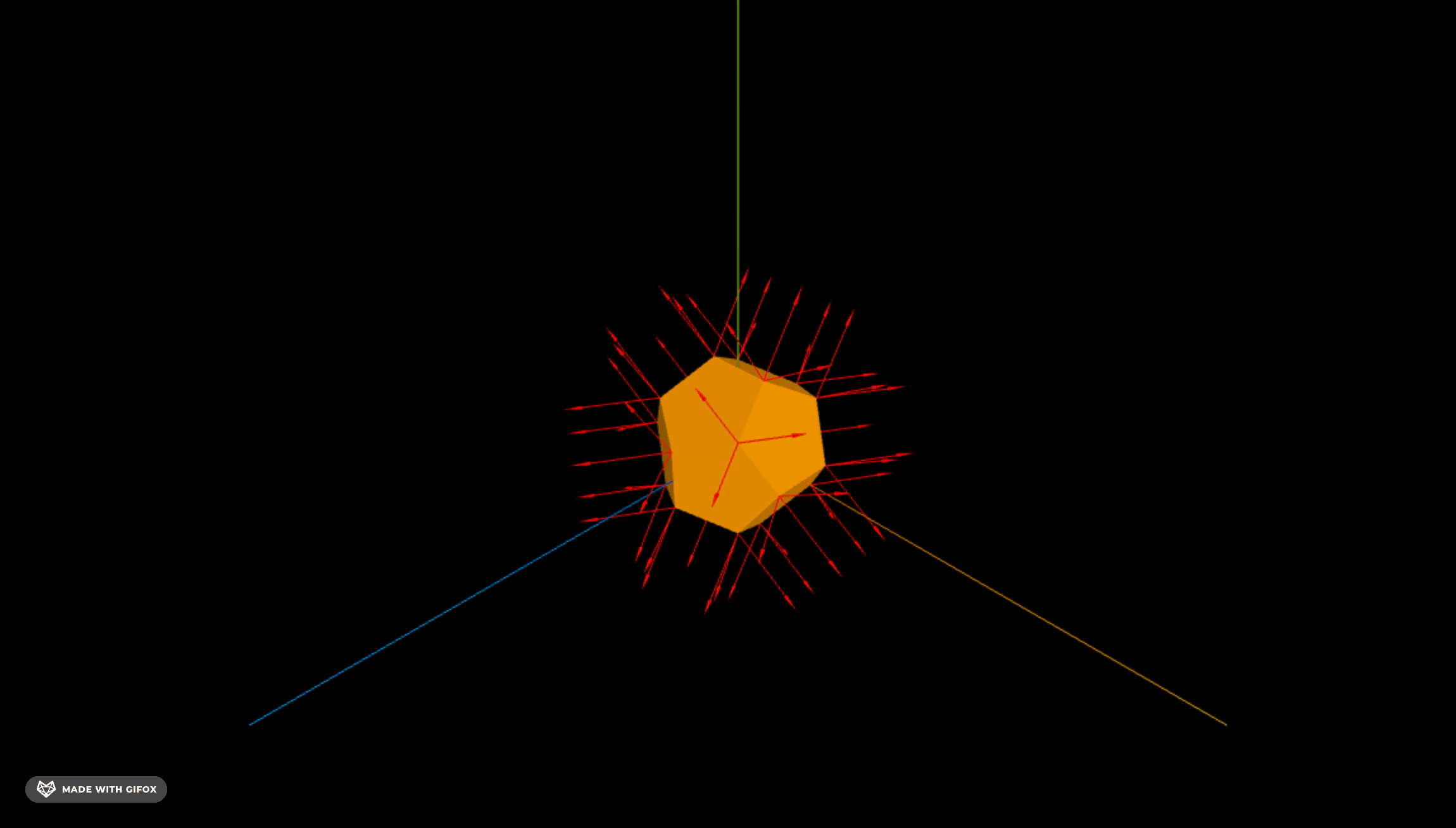

2025-08-18 08.41.57.gif

同样可以看到每个顶点的方向向量。

此外，我们相机的观察方向也是一个向量：

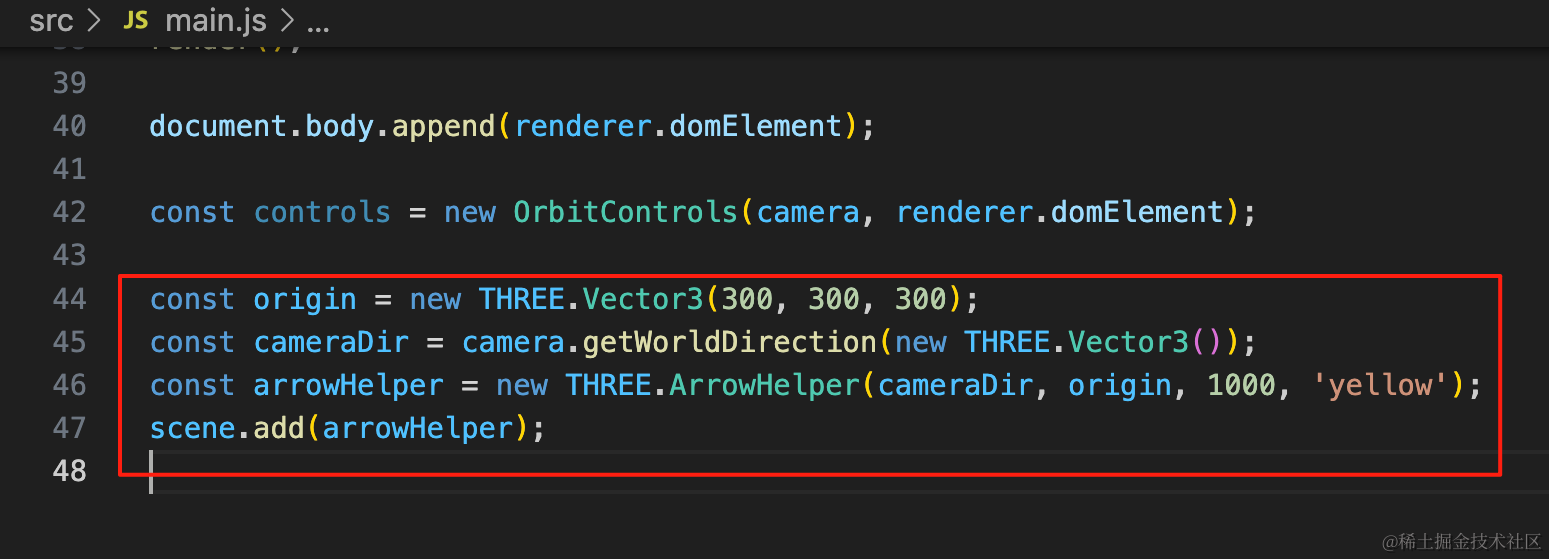

const origin = new THREE.Vector3(300, 300, 300);
const cameraDir = camera.getWorldDirection(new THREE.Vector3());
const arrowHelper = new THREE.ArrowHelper(cameraDir, origin, 1000, 'yellow');
scene.add(arrowHelper);

把相机方向可视化一下：

2025-08-18 08.46.12.gif

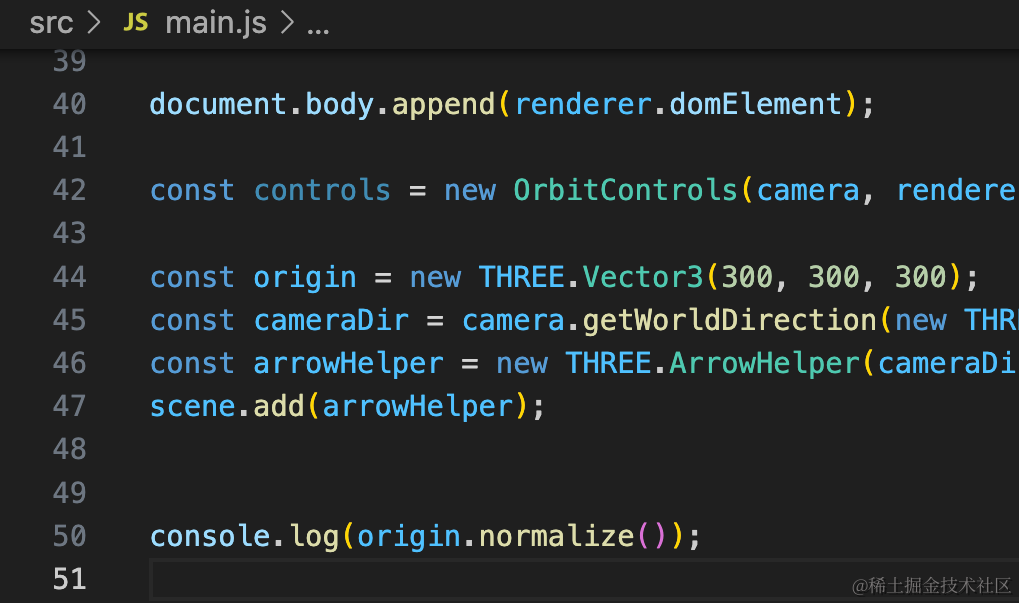

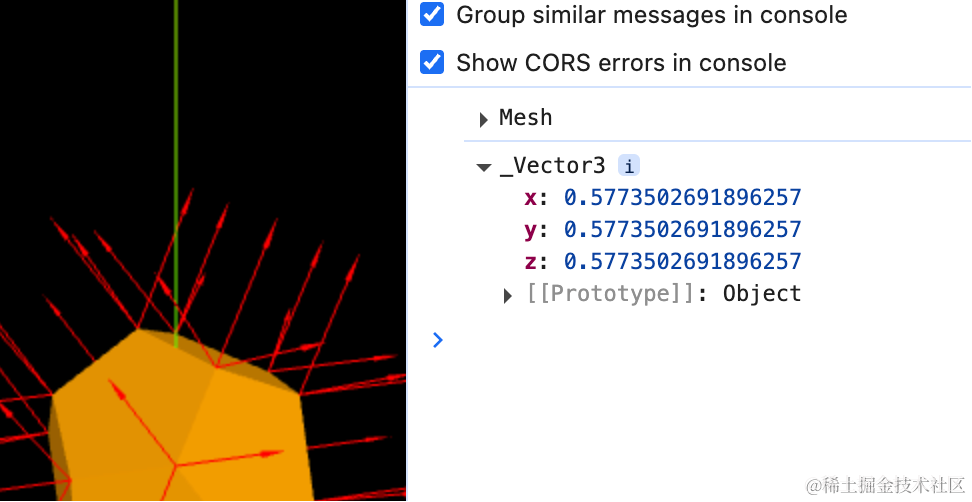

此外，每个向量都可以归一化，变成长度为 1 的单位向量。

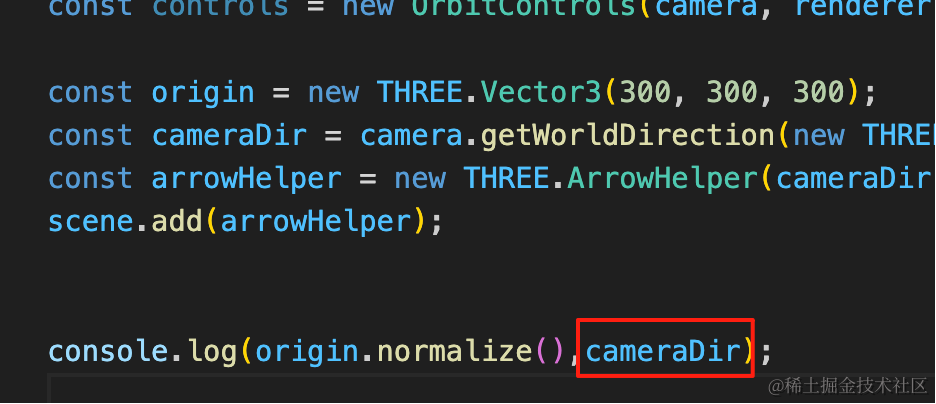

console.log(origin.normalize());

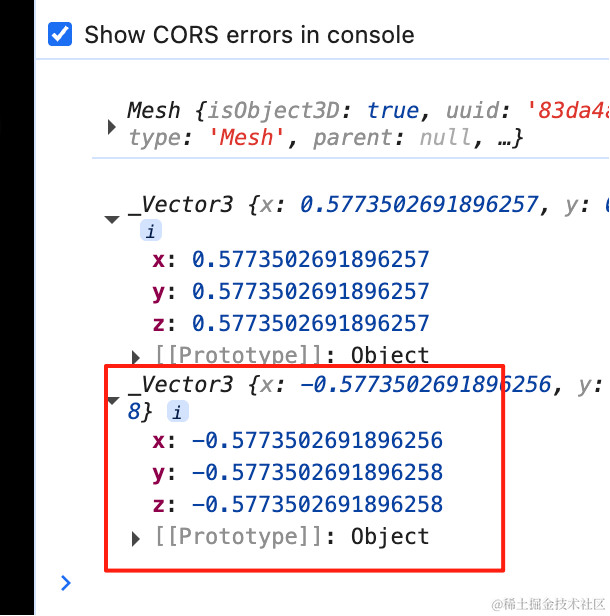

相机的方向就是一个单位向量：



单位向量的好处是长度为 1，乘以多少长度就是多少。

我们让相机位置的 Vector3 加、减一个向量试试：

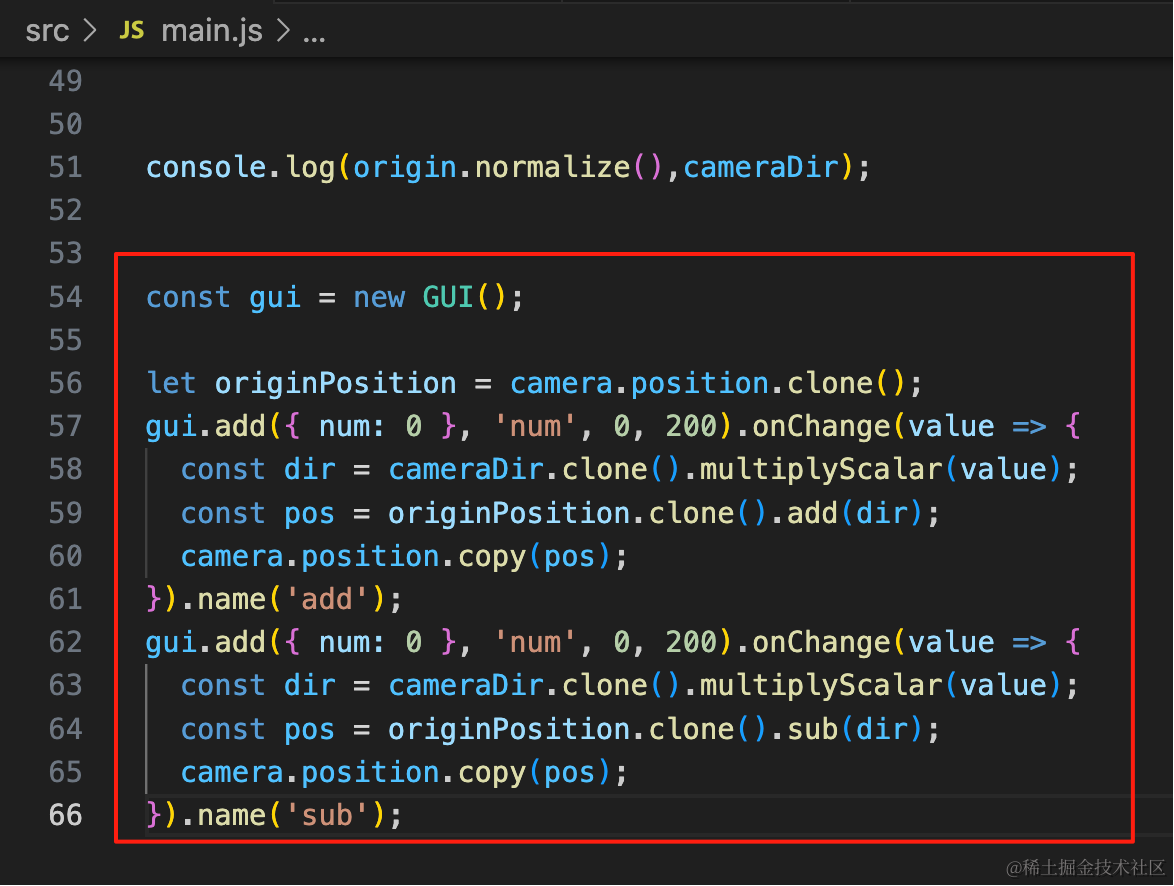

const gui = new GUI();

let originPosition = camera.position.clone();
gui.add({ num: 0 }, 'num', 0, 200).onChange(value => {
  const dir = cameraDir.clone().multiplyScalar(value);
  const pos = originPosition.clone().add(dir);
  camera.position.copy(pos);
}).name('add');
gui.add({ num: 0 }, 'num', 0, 200).onChange(value => {
  const dir = cameraDir.clone().multiplyScalar(value);
  const pos = originPosition.clone().sub(dir);
  camera.position.copy(pos);
}).name('sub');

相机方向的单位向量乘以一个值，就是移动多少。

然后相机位置 add、sub 这个向量，就可以实现相机移动的效果：

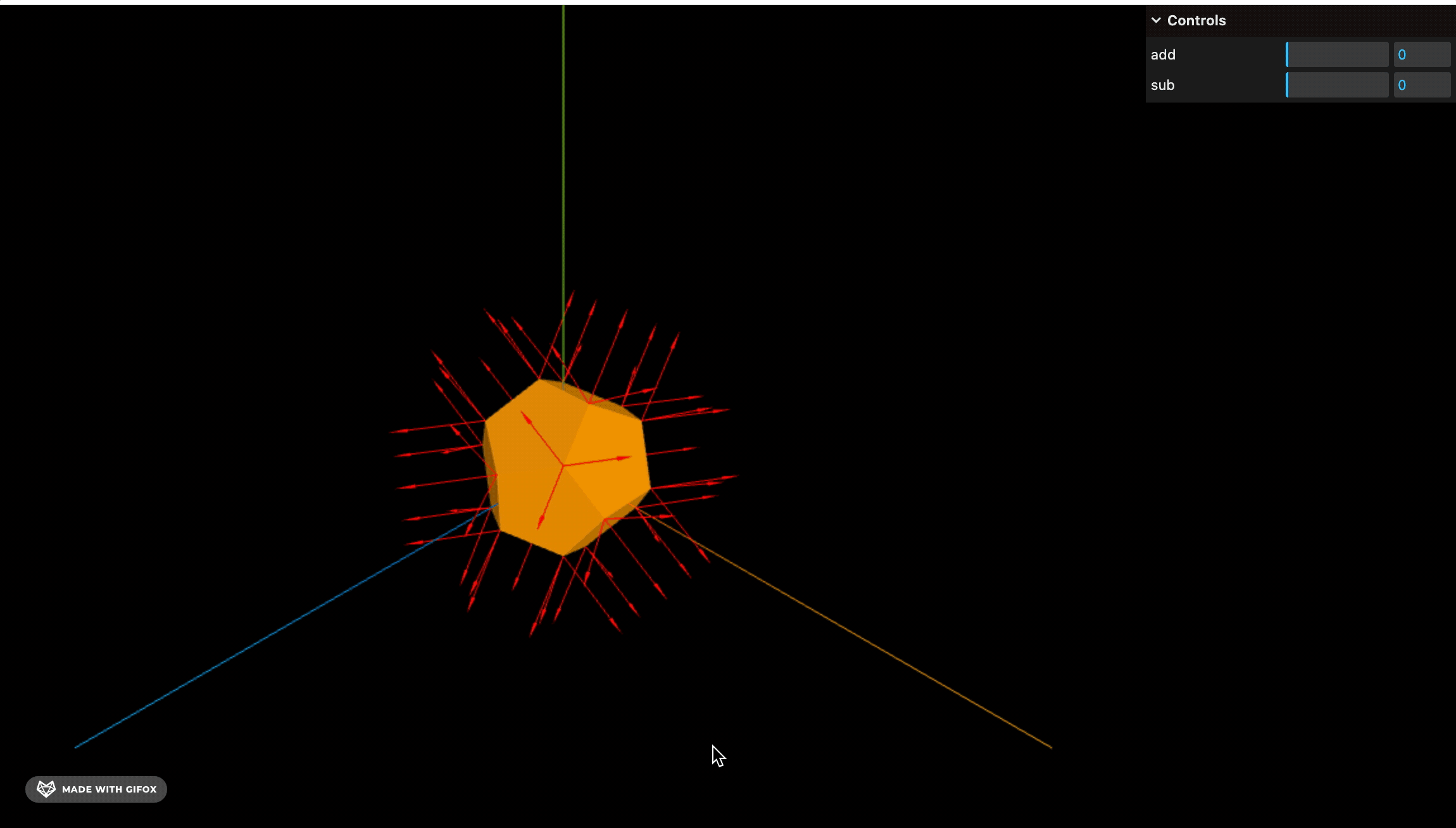

2025-08-18 09.01.56.gif

除了加减乘除外，我们还经常需要计算两个点之间的距离，这个用两个向量相减，然后取 length 就行。

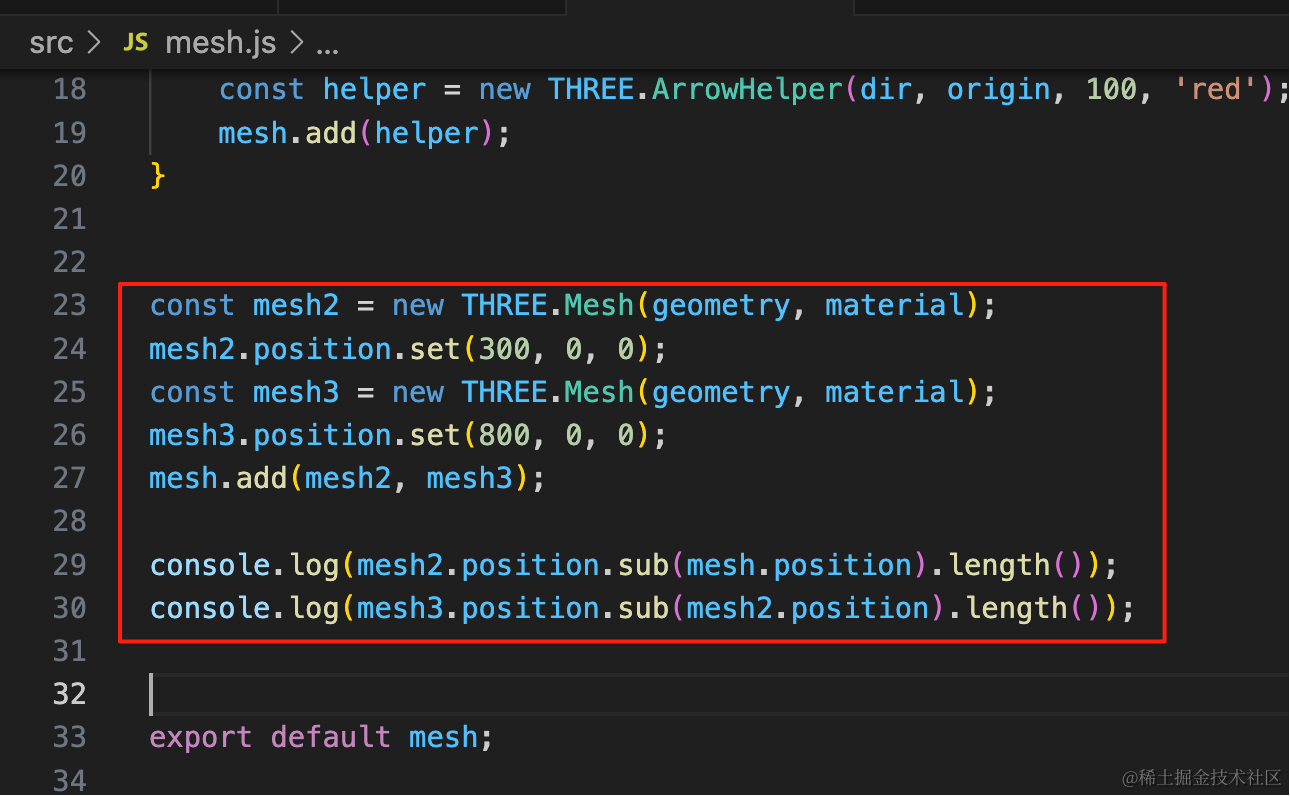

const mesh2 = new THREE.Mesh(geometry, material);
mesh2.position.set(300, 0, 0);
const mesh3 = new THREE.Mesh(geometry, material);
mesh3.position.set(800, 0, 0);
mesh.add(mesh2, mesh3);

console.log(mesh2.position.sub(mesh.position).length());
console.log(mesh3.position.sub(mesh2.position).length());

mesh2 在 300,0,0 位置 mesh3 在 800,0,0 位置

我们用两个 position 相减，然后取 length，就可以算出距离：


案例代码上传了小册仓库

总结

这节我们学了 Vector3 的各种 API 和应用。

首先我们用 ArrowHelper 把顶点的方向向量 geometry.attributes.normal 可视化了出来。

然后可视化了相机方向向量 camera.getWorldDirection()，它是一个单位向量和 vector3.normalize() 拿到的方向向量一样。

我们用单位向量乘以一个值，然后用 position 加减这个向量，就可以实现 position 的移动。

最后，我们还用 position 的 Vector3 相减取 length 的方式计算了两个对象的距离。

3D 场景的开发中会用到 Vector3 的 api，更多 api 用到的时候再讲。
